Nilan Compact P - entalpijski izmjenjivač
Izvrstan izmjenjivač entalpije, proizveden korištenjem vrhunske njemačke tehnologije.

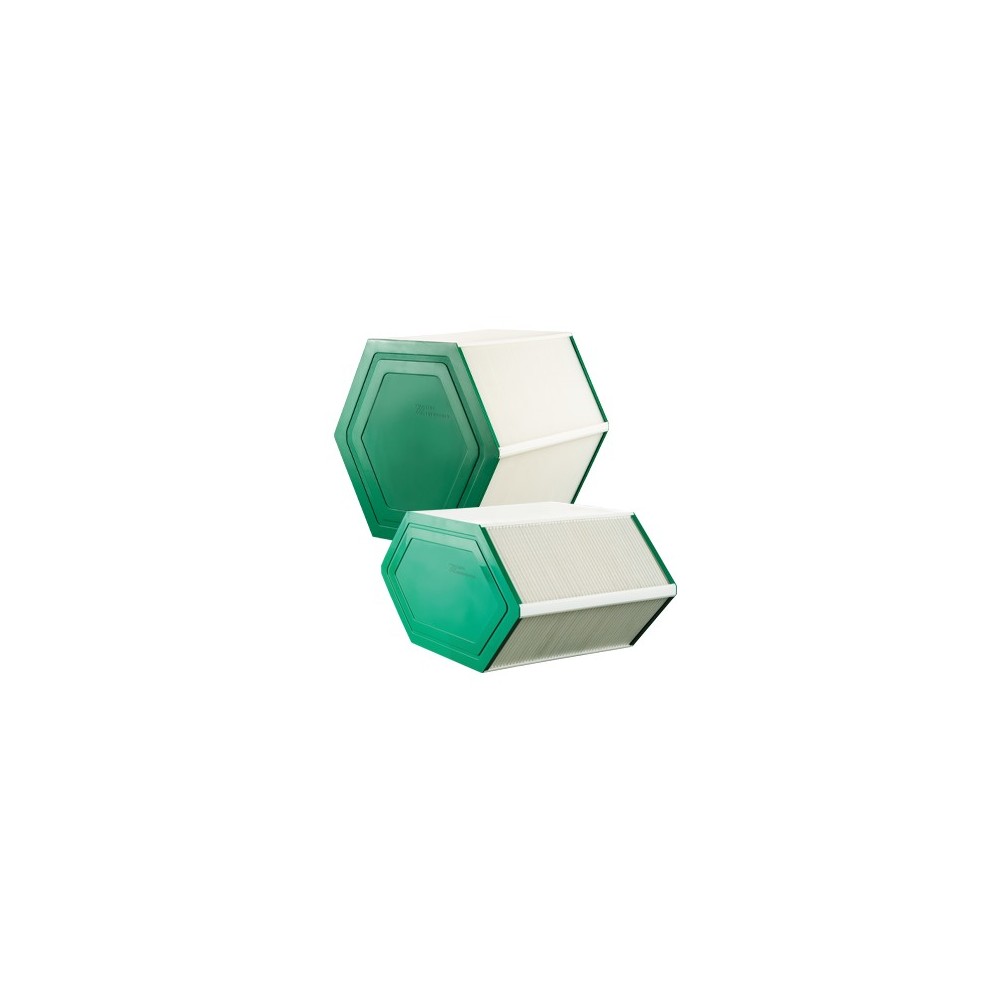

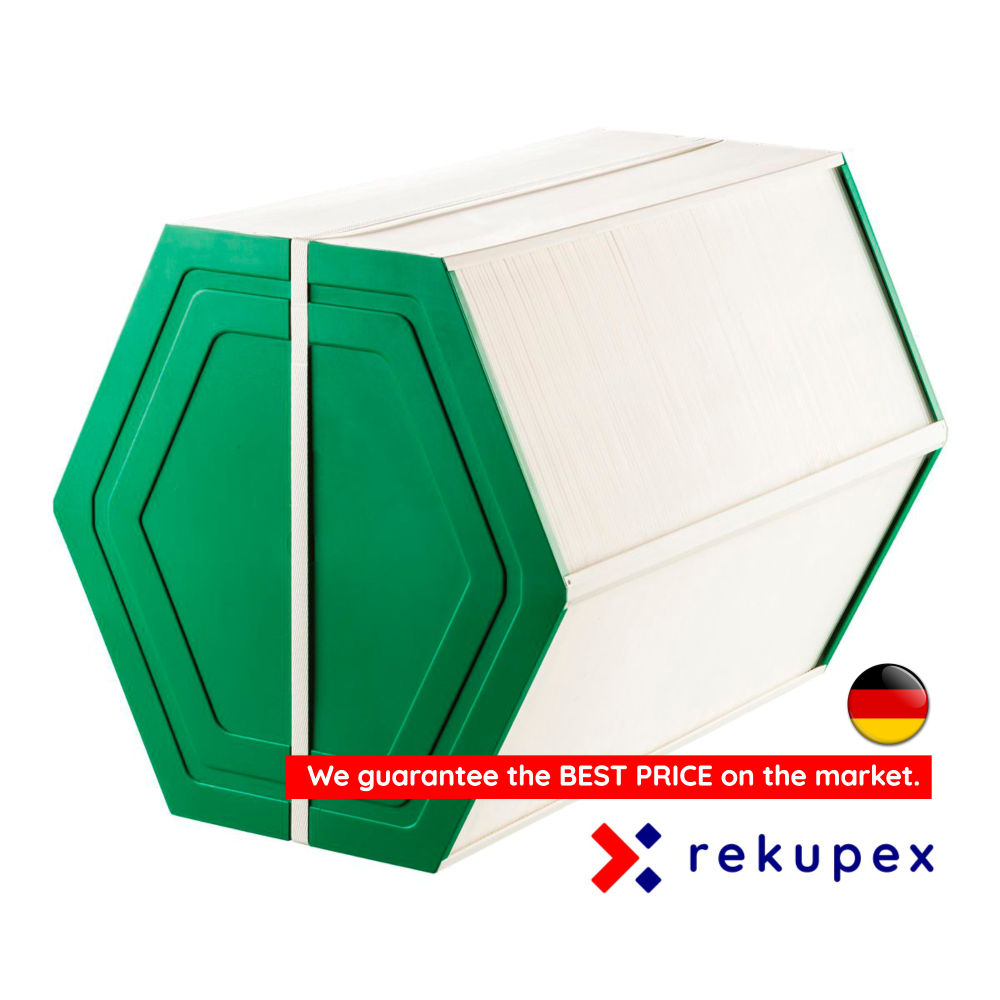

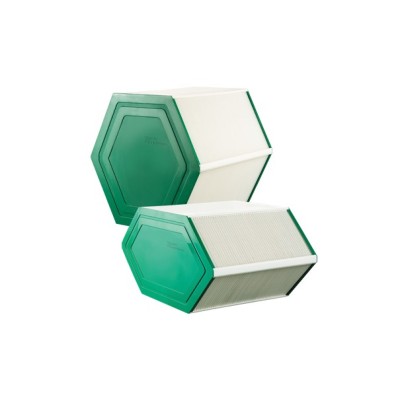

Fotografija ne mora prikazivati stvarni izgled izmjenjivača.
Ovaj entalpijski izmjenjivač je 100 % kompatibilan s navedenom rekuperacijskom jedinicom i zahvaljujući svojim svojstvima može ponuditi bolje parametre od originalnog entalpijskog izmjenjivača.
Međutim, nije originalni entalpijski izmjenjivač isporučen od proizvođača jedinice.
Ako budemo imali bilo kakvih sumnji u to da ste naručili pravi tip izmjenjivača, kontaktirat ćemo vas prije slanja kako bismo sve uskladili.
- Nova generacija entalpičnih protustrujnih izmjenjivača topline EX-P 03 nudi alternativu standardnim modelima izmjenjivača topline. Pri radu u stambenim prostorima s niskom unutarnjom vlagom, ovi izmjenjivači topline održavaju ugodnu unutarnju klimu povratom vlage iz ispušnog zraka.

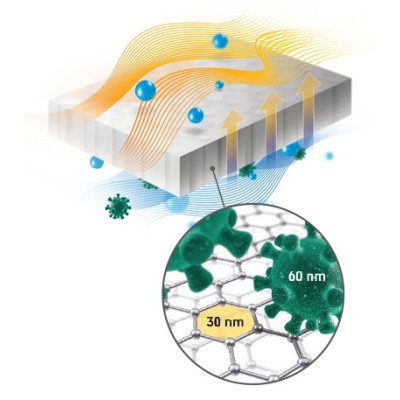

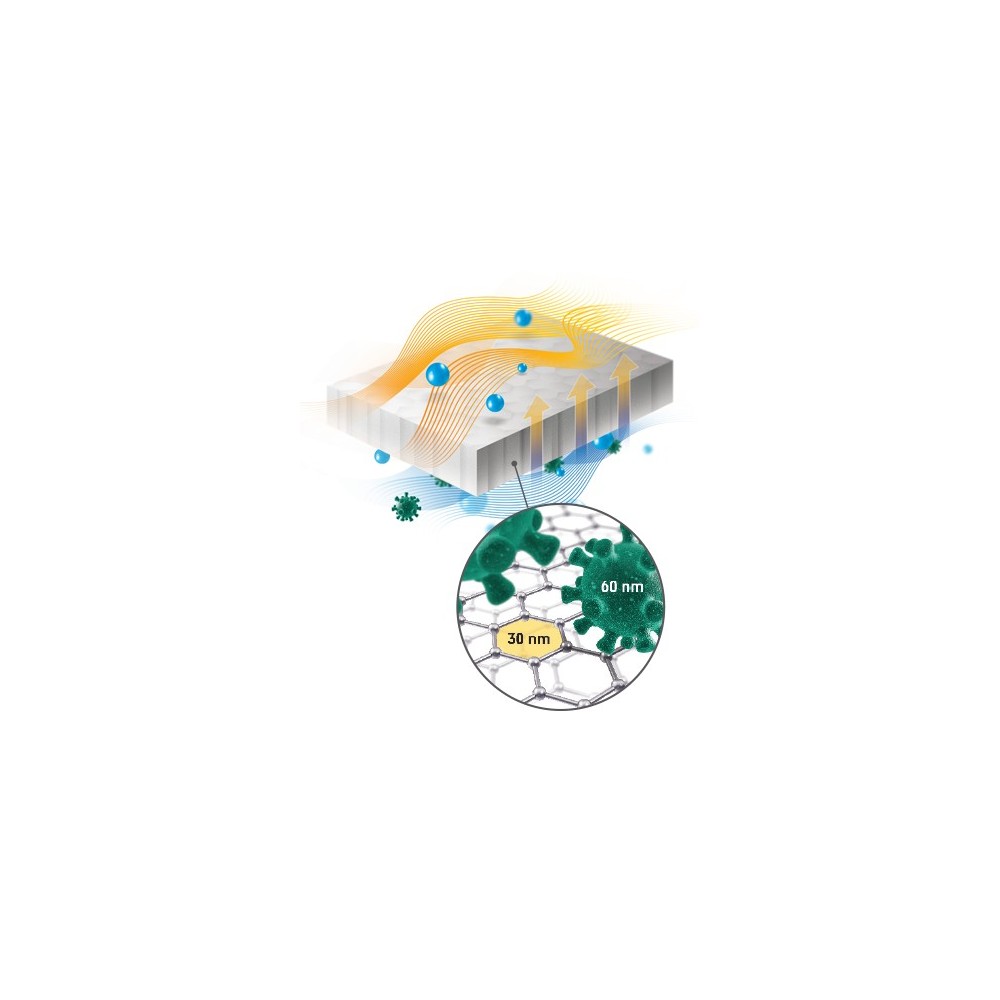

- Ovaj proces je moguć zahvaljujući jedinstvenoj polimernoj membrani s mikroporoznom strukturom koja omogućuje prolaz molekula vodene pare, ali blokira prolaz bakterija, klica, plijesni, plinova i mirisa. Ovaj dizajn omogućuje održavanje visokih higijenskih standarda čak i u sanitarnim prostorima, kuhinjama, laboratorijima i drugim prostorima sa stalnim izvorima onečišćenja zraka.
- Dovodni i odvodni tokovi zraka kreću se u suprotnim smjerovima u zračnim kanalima ploča izmjenjivača topline. Osjetna i latentna toplinska energija prenosi se pomoću membrane izmjenjivača topline.
- Usporedba standardnog pločastog izmjenjivača topline (serija RSX-P 03) i entalpskog izmjenjivača topline (serija EX-P 03) pokazuje da standardni izmjenjivači topline imaju veću učinkovitost povrata osjetne topline u usporedbi s entalpskim izmjenjivačima topline, ali entalpski izmjenjivači topline serije EX-P 03 imaju veću ukupnu učinkovitost povrata topline zbog povrata latentne topline iz vodene pare.
DIZAJN
- Entalpijski izmjenjivač topline EX-P 03 ima isti oblik kao i standardni izmjenjivač RSX-P 03, tako da nema problema s njegovom zamjenom.
- Geometrija lamela je razvijena kako bi se maksimizirala učinkovitost prijenosa topline i vlage
- Kućište izmjenjivača je ekstra čvrsto, što jamči dugi vijek trajanja
KORIŠTENI MATERIJALI
- Rebra izmjenjivača izrađena su od mikroporozne polimerne membrane s antibakterijskim premazom
- HPS je visokočvrsti očvrsnuti polistiren s visokom stabilnošću i izdržljivošću. Od toga se izrađuje obloga.
- Za brtvljenje i spajanje letvica i kućišta koristi se visokokvalitetno sintetičko polimerno ljepilo koje se tali u prehrambenoj i farmaceutskoj industriji.
UVJETI RADA I SKLADIŠTENJA
- Korišteni materijali omogućuju rad, skladištenje i transport izmjenjivača topline u temperaturnim uvjetima od -25 do +50 °C.
- Skladištenje izmjenjivača topline na izravnoj sunčevoj svjetlosti je zabranjeno.
- Entalpijski izmjenjivači topline EX-P 03 ne smrzavaju se zimi u normalnim radnim uvjetima.
ODRŽAVANJE IZMJENJIVAČA TOPLINE
- Izmjenjivač se ne može koristiti bez filtera ugrađenih na oba ulaza za zrak.
- Filtre treba redovito provjeravati i po potrebi mijenjati.
- Očistite izmjenjivač ispiranjem toplom vodom do 30°C.
- Nemojte koristiti mlazove vode pod visokim tlakom ili komprimirani zrak za čišćenje izmjenjivača, jer bi to moglo oštetiti ultra tanku membranu.
 |
|
 |
|
Podaci
- EUROVENT certifikat:
- ISO 9001, REACH
- Materijal letvica:
- Higijenska plastika (HPS) + POLIMERNA MEMBRANA
- Materijal za oblaganje:
- HPS (higijenska plastika)
- Radna temperatura [°C]
- Od -25 do +50
- Proizvođač jedinice
- Nilan
- Zemlja podrijetla
- NJEMAČKA
Posebne reference
- ean13
- 8592919261440
- pad tlaka pri različitim protocima zraka
- učinkovitost prijenosa topline
- učinkovitost prijenosa vlage
- Temperatura vanjskog zraka: 5 °C
- Relativna vlažnost vanjskog zraka: 72 %
- Temperatura odsisnog zraka: 25 °C
- Relativna vlažnost odsisnog zraka: 50 %
```html
Entalpijski izmjenjivači topline za ventilacijske jedinice – usporedba
U Rekupexu nudimo entalpijske izmjenjivače topline za širok raspon ventilacijskih jedinica različitih proizvođača. Našu ponudu kontinuirano proširujemo kako bismo obuhvatili što veći broj najčešće korištenih ventilacijskih sustava dostupnih na tržištu.
Naši kupci također imaju važnu ulogu u proširivanju asortimana jer nam pomažu identificirati nove tipove ventilacijskih jedinica i njihove kompatibilne entalpijske izmjenjivače topline. Zahvaljujući ovoj suradnji, možemo kontinuirano razvijati našu ponudu i prilagođavati je stvarnim potrebama korisnika. Hvala vam na vašim povratnim informacijama i prijedlozima.
Kako bismo olakšali razumijevanje razlika između entalpijskih izmjenjivača proizvođača RECUTECH, ZERN Engineering, CORE i AIRWOODS, pripremili smo jasnu tehničku usporedbu izmjenjivača iste veličine 366 × 366 × 400 mm, koji se mogu izravno uspoređivati zahvaljujući identičnim dimenzijama.
Pregled također uključuje tri ključna dijagrama, koji omogućuju usporedbu ponašanja izmjenjivača ovisno o volumenskom protoku zraka:
Dijagrami tehničke usporedbe
Kliknite na dijagram kako biste otvorili detalj u visokoj rezoluciji.
Pad tlaka u odnosu na volumenski protok zraka
Učinkovitost prijenosa topline
Učinkovitost prijenosa vlage
Ulazni uvjeti prema EN 308:2022
Rezultati su dobiveni korištenjem programa za odabir i projektiranje pojedinih proizvođača.
Usporedba entalpijskih izmjenjivača topline (366 × 366 × 400 mm)
Ulazni parametri su usklađeni prema EN 308:2022, osim ako nije navedeno drugačije. U slučaju AIRWOODS korištene su drugačije ulazne vrijednosti prema dokumentaciji proizvođača, stoga se ulazni podaci razlikuju.
Na mobilnom uređaju povucite tablicu u stranu.
| Parametar | CORE F-ERV 366 | ZERN EC-EX6 366 | RECUTECH METALPIC RKF+16 | AIRWOODS WXL-LB 366* |
|---|---|---|---|---|
| Fotografija izmjenjivača |  Kliknite za povećanje
|
 Kliknite za povećanje
|
 Kliknite za povećanje
|
 Kliknite za povećanje
|
| Ulazni uvjeti | ||||
| Temperatura vanjskog zraka [°C] | 5 | 5 | 5 | -5 |
| Relativna vlažnost vanjskog zraka [%] | 72 | 72 | 72 | 25 |
| Temperatura odsisnog zraka [°C] | 25 | 25 | 25 | 25 |
| Relativna vlažnost odsisnog zraka [%] | 50 | 50 | 50 | 80 |
| Parametri pri volumenskom protoku zraka od 150 m³/h | ||||
| Pad tlaka [Pa]¹ | 28 | 37,65 | 25,18 ⭐ najbolja vrijednost | 29,9 |
| Temperaturna učinkovitost [%]¹ | 84,1 | 82,36 | 87,1 ⭐ najbolja vrijednost | 85,75 |
| Učinkovitost prijenosa vlage [%]¹ | 70,9 | 58,96 | 66,5 | 75,73 ⭐ najbolja vrijednost |
| Parametri pri volumenskom protoku zraka od 400 m³/h | ||||
| Pad tlaka [Pa]¹ | 134 | 141 | 114 ⭐ najbolja vrijednost | – |
| Temperaturna učinkovitost [%]¹ | 77,5 | 71,4 | 78,3 ⭐ najbolja vrijednost | – |
| Učinkovitost prijenosa vlage [%]¹ | 51,7 | 47,84 | 58 ⭐ najbolja vrijednost | – |
| Konstrukcija i materijali | ||||
| Materijal kućišta izmjenjivača | Neodređena plastika | HPS (High Pressure Structure) | Aluminij otporan na koroziju | Neodređena plastika |
| Tip konstrukcije izmjenjivača | Polimerni pločasti izmjenjivač | Polimerni pločasti izmjenjivač | Metalni entalpijski izmjenjivač topline ⭐ | Polimerni pločasti izmjenjivač |
| Nosač entalpijske membrane | Membrana je dio nosivog materijala | HPS (High Pressure Structure) | Aluminijski nosač (istegnuti metal) | Plastični separatori |
| Tip entalpijske membrane | Oblikovana polimerna membrana (integrirana u ploče) | Mikroporozna polimerna membrana | Ionsko-izmjenjivačka membrana (METALPIC) | Mikroporozna polimerna membrana |
| Transportno pakiranje | Zaštita od stiropora + kartonska kutija | Zaštita od stiropora + kartonska kutija | Drveni transportni sanduk (prikladan i za pohranu originalnog izmjenjivača) | Zaštita od stiropora + kartonska kutija |
| REKUPEX ocjena | ||||
| Opća ocjena | Visoka učinkovitost pri manjim protocima. Zahvaljujući maloj težini i glatkom kućištu, zahtijeva minimalan napor pri ugradnji. | Robusna i mehanički izdržljiva konstrukcija. Dobra dostupnost dimenzija za širok raspon ventilacijskih jedinica. | Potpuno aluminijski izmjenjivač s membranom METALPIC. Izvrstan omjer učinkovitosti i pada tlaka. Najveća učinkovitost prijenosa topline, a pri većim volumenskim protocima zraka i vrlo dobar prijenos vlage. | Provjereni izmjenjivači koje koriste brojni europski proizvođači jedinica zahvaljujući dobrom omjeru cijene i performansi. |
| Prednosti | Vrlo dobra učinkovitost prijenosa vlage pri manjim protocima zraka. Mala težina. | Vrlo solidna izrada i visoka mehanička otpornost. | Vrlo dobri rezultati pri srednjim i većim protocima. Nizak pad tlaka u cijelom rasponu. | Povoljna cijena uz zadržavanje dobrih parametara. |
| Mogućnost prilagodbe dimenzija izmjenjivača | Ograničena | Ograničena | Vrlo široke mogućnosti prilagodbe dimenzija ⭐ | Ograničena |
| Dostupnost novootkrivenih i rjeđe korištenih izmjenjivača | Ograničena dostupnost | Dobra dostupnost | Vrlo dobra dostupnost ⭐ | Ograničena dostupnost |
| Napomena o proizvođaču | – | – | RECUTECH pruža izvrsnu tehničku i korisničku podršku, što omogućuje učinkovito projektiranje, prilagodbu i integraciju izmjenjivača u širok raspon ventilacijskih jedinica. Zahvaljujući robusnoj konstrukciji s aluminijskim kućištem, ovi su izmjenjivači također vrlo prikladni za retrofit primjene i modernizaciju starijih ventilacijskih jedinica. | – |
| Certifikacija i usklađenost | ||||
| Eurovent | – | – | DA | – |
| DIN ISO 9001:2015 | DA | DA | DA | – |
| Higijenski certifikat | VDI 6022 | VDI 6022 | VDI 6022 | ANTI BACTERIAL + Antimicrobial test report |
| RoHS | DA | DA | DA | DA |
| REACH | DA | DA | DA | DA |
| Izvor podataka i izračun | ||||
| Proizvođač izmjenjivača | CORE GmbH | ZERN Engineering | RECUTECH | AIRWOODS |
| Dostupnost (prodaja) | www.rekupex.cz | www.rekupex.cz www.rekupex.de |
www.rekupex.cz www.rekupex.de |
Na upit putem e-pošte: info@rekupex.cz |
| Izračunata veličina | 366 × 366 × 400 mm | 366 × 366 × 400 mm | 366 × 366 × 400 mm | 366 × 366 × 400 mm |
| Softver za izračun | Online (web-stranica proizvođača) | Online (web-stranica proizvođača) | Offline projektni selektor | Offline projektni selektor |
| Datum izračuna | 3. ožujka 2026. | 3. ožujka 2026. | 3. ožujka 2026. | 3. ožujka 2026. |
⭐ najbolja vrijednost u određenoj kategoriji
¹ Vrijednosti su određene na temelju izračuna u programima za odabir proizvođača pri ulaznim uvjetima definiranima normom EN 308:2022.
* Za AIRWOODS su korištene drugačije ulazne vrijednosti prema dokumentaciji proizvođača.
REKUPEX preporuka
Na temelju našeg dugogodišnjeg iskustva u projektiranju i integraciji entalpijskih izmjenjivača topline u različite vrste ventilacijskih jedinica, posebno preporučujemo izmjenjivače RECUTECH, koji se ističu vrlo dobrim omjerom učinkovitosti i pada tlaka, robusnom konstrukcijom i prije svega izvrsnom tehničkom podrškom proizvođača.
Zahvaljujući ovoj suradnji, izmjenjivači se mogu lako prilagoditi širokom rasponu ventilacijskih jedinica, uključujući i retrofit ugradnje u starijoj opremi.
Koji entalpijski izmjenjivač topline odabrati?
Usporedba pokazuje da pojedini proizvođači optimiziraju svoje izmjenjivače za različite radne uvjete. Neki izmjenjivači postižu vrlo dobre rezultate osobito pri nižim volumenskim protocima zraka, dok su drugi optimizirani za srednje i veće protoke zraka.
Pri odabiru entalpijskog izmjenjivača topline stoga je važno uzeti u obzir ne samo samu učinkovitost, nego i pad tlaka, konstrukciju izmjenjivača, kompatibilnost s ventilacijskom jedinicom, mogućnost prilagodbe dimenzija te dostupnost zamjenskih izmjenjivača.
Često postavljana pitanja o entalpijskim izmjenjivačima topline
Koja je razlika između entalpijskog izmjenjivača topline i standardnog izmjenjivača za povrat topline?
Entalpijski izmjenjivač topline prenosi ne samo toplinu, nego i dio vlage iz odsisnog zraka u dobavni zrak. To pomaže održati ugodniju razinu unutarnje vlage, osobito tijekom zimskog razdoblja.
Koja je tipična učinkovitost entalpijskog izmjenjivača topline?
Temperaturna učinkovitost modernih entalpijskih izmjenjivača topline obično se kreće približno između 75–90 %.
Učinkovitost prijenosa vlage obično je niža i uglavnom se kreće približno između 40–75 %.
Na obje vrijednosti značajno utječu konstrukcija izmjenjivača, kvaliteta membrane i prije svega volumenski protok zraka pri kojem izmjenjivač radi.
Može li se entalpijski izmjenjivač topline ugraditi u stariju ventilacijsku jedinicu?
Da, u RekupeX-u ne prodajemo samo izmjenjivače, već ih i tehnički prilagođavamo za specifične ventilacijske jedinice. Proizvodimo vlastite profile za brtvljenje i montažu, a po potrebi izrađujemo i redukcijska kućišta. Zahvaljujući tome, možemo ponuditi entalpijsku zamjenu čak i za starije ventilacijske jedinice, kod kojih se kompatibilnost na prvi pogled može činiti problematičnom. Tipičan primjer su izmjenjivači za Atrea jedinice.
Napomena: Tehnički podaci i grafovi prikazani u ovom pregledu pripremljeni su na temelju tehničke dokumentacije pojedinih proizvođača i rezultata njihovih alata za odabir ili projektiranje. Iako smo uložili sve napore kako bismo osigurali maksimalnu točnost, pojedine vrijednosti mogu se razlikovati ovisno o specifičnim radnim uvjetima, konfiguraciji jedinice ili ažuriranjima podataka koje dostavljaju proizvođači.
Navedena REKUPEX ocjena temelji se na našem dugogodišnjem praktičnom iskustvu u projektiranju, prodaji i integraciji entalpijskih izmjenjivača topline u različite vrste ventilacijskih jedinica.
Ako bilo koji proizvođač uoči netočnost ili ima komentar u vezi s navedenim podacima, bit ćemo zahvalni na obavijesti i rado ćemo prilagoditi podatke.
Ako niste sigurni koji je entalpijski izmjenjivač topline prikladan za vašu ventilacijsku jedinicu, slobodno nas kontaktirajte. Rado ćemo vam pomoći u odabiru pravog rješenja.
```
Entalpijski izmjenjivač je prikladan za korištenje tijekom cijele godine. Zimi sprječava pretjerano isušivanje zraka, a ljeti pomaže održati ugodnu vlagu i temperaturu smanjujući prijenos topline i vraćajući dio vlage natrag u svježi zrak. Time povećava udobnost i štedi energiju u svim godišnjim dobima.
Da, uporaba entalpijskog izmjenjivača je potpuno sigurna. Membrana je dizajnirana tako da propušta samo molekule vodene pare, dok sprječava prolazak bakterija, mirisa i štetnih tvari. Svi entalpijski izmjenjivači koje nudimo higijenski su testirani i certificirani.
An enthalpic heat exchanger works on the principle of counterflow air streams. During ventilation, two separate airflows meet inside – the warm, humid exhaust air from indoors and the cold fresh air from outside. A special membrane transfers both heat and water vapor from the exhaust air to the incoming fresh air without mixing the two streams. This way, fresh air enters the home with a more comfortable temperature and humidity, improving comfort while saving energy.
An enthalpic heat exchanger will always help improve indoor humidity, as it transfers part of the moisture from exhaust air back into the fresh supply air. It cannot be guaranteed that ideal levels (typically 40–60%) will be achieved, since the final humidity also depends on other factors – such as household habits, number of occupants, natural moisture sources, and outdoor climate conditions.
However, we can guarantee that humidity will improve, because it is physically impossible for the return of moisture not to contribute to higher values.
Entalpijski izmjenjivač ne stvara vlagu – on samo u najvećoj mogućoj mjeri prenosi vlagu iz otpadnog zraka u svježi zrak. Ako ste prije koristili klasični izmjenjivač, isušivao se ne samo zrak, već i građevinske konstrukcije (zidovi, stropovi, podovi) i porozni predmeti. Zato povrat vlage može trajati dulje i zahtijeva strpljenje.
Svaki entalpijski izmjenjivač koji nudimo je 100% funkcionalan i poboljšanje je uvijek zajamčeno. Preporučujemo zadržavanje prirodnih izvora vlage (biljke, kuhanje, sušenje rublja). Ako koristite ovlaživače zraka, ostavite ih u radu dok vlaga zahvaljujući entalpijskom izmjenjivaču ne dosegne prihvatljivu razinu. Nakon toga ih možete postupno smanjivati.
Yes. Unlike a standard exchanger, an enthalpic heat exchanger transfers part of the humidity back into the fresh air. This process is gradual, but you can speed it up by adding humidity – either naturally (plants, drying clothes, washing floors) or with humidifiers. Once the humidity has returned to a stable, optimal level, additional humidification can be reduced.
No, an enthalpic heat exchanger does not generate humidity by itself. It only transfers part of the moisture from the exhaust air back into the fresh supply air. If humidity in your home is too high, the cause lies elsewhere (e.g., insufficient ventilation, drying clothes indoors without venting, or residual construction moisture). The enthalpic exchanger helps balance humidity and prevents extreme fluctuations.
Zvýší entalpický výměník vlhkost v domě?
Ano, entalpický výměník dokáže vracet část vlhkosti z odpadního vzduchu zpět do přívodu a tím zvyšuje vlhkost v interiéru.
V praxi se běžně jedná o zvýšení o 10–15 % během topné sezóny, v ideálních podmínkách může být nárůst i 25–30 %.
Potvrzuje to i reálný test nezávislého uživatele, který entalpický výměník RECUTECH instaloval do své jednotky AEREX a dlouhodobě měřil změny vlhkosti v domě.
Je důležité si uvědomit, že entalpický výměník vlhkost nevytváří, ale pouze ji postupně vrací. Výsledek se proto projeví až v průběhu dní až týdnů.
Budući da entalpijski izmjenjivač prenosi i vlagu, moglo bi se činiti da je rizik od pojave plijesni veći. U stvarnosti se sva vlaga odvodi zajedno sa svježim zrakom, pa rizik od pojave plijesni ne postoji.
Naša preporuka je u zimskim mjesecima nikada ne isključivati jedinicu, kako bi odvod vlage bio osiguran neprekidno. Ako ipak trebate zaustaviti uređaj, izvadite izmjenjivač, isperite ga čistom vodom, temeljito osušite i tek ga tada vratite natrag.
Ne, odvod kondenzata nikada nemojte zatvarati.
Iako kod entalpijskih izmjenjivača zbog prijenosa vlage nastaje vrlo mala količina kondenzata, pri jakim mrazevima i određenoj vlažnosti kondenzat se ipak može pojaviti. Zatvaranje odvoda moglo bi dovesti do nepovratnog oštećenja ventilacijske jedinice.
Da, instalacija nije složena. Dovoljno je slijediti upute za uporabu vaše ventilacijske jedinice. Kao i kod klasičnog izmjenjivača, potrebno ga je povremeno izvaditi radi čišćenja – postupak je isti, samo umjesto originalnog vraćate entalpijski izmjenjivač.
Nisam siguran koji tip izmjenjivača imam u svojoj jedinici ili nisam pronašao svoj model na vašoj web trgovini. Što trebam učiniti?
Slobodno nam se obratite s bilo kojim modelom uređaja. Dat ćemo sve od sebe da vam osiguramo 100% kompatibilan izmjenjivač za bilo koji ventilacijski sustav.
U svakom slučaju, izmjenjivači koje nudimo identični su originalnim dijelovima koje koriste proizvođači uređaja, a često su čak i kvalitetniji. Ipak, moramo naglasiti da nismo službeni distributeri rezervnih dijelova proizvođača. Transparentnost nam je izuzetno važna.
Lamela entalpijskog izmjenjivača radi jednako s obje strane, pa orijentacija same lamele nije važna. Međutim, važno je da nakon čišćenja i ponovnog umetanja izmjenjivač uvijek bude postavljen u istoj orijentaciji, kako bi kanali za svježi zrak ostali namijenjeni svježem zraku, a kanali za otpadni zrak otpadnom zraku.
Održavanje entalpijskog izmjenjivača nije zahtjevnije od klasičnog. Upute su opisane u priručniku i našem video vodiču. Ukratko: najprije usisajte izmjenjivač usisavačem s mekanim nastavkom, zatim ga isperite čistom vodom (max. 50 °C). Nikada ne koristite komprimirani zrak niti visokotlačni perač.
Nakon ispiranja ostavite da voda potpuno iscuri. Preostalu vlagu možete pažljivo ukloniti sušilom za kosu, ali samo hladnim zrakom. Kada je potpuno suh, vratite izmjenjivač u istom položaju.
Kemijska sredstva se ne preporučuju. Samo u slučaju dezinfekcije može se koristiti slaba otopina peroctene kiseline (0,1–0,2 %), uz temeljito ispiranje.
The sealing tape must be applied around the perimeter of the exchanger, so that when inserted it presses firmly against the unit walls and prevents false air from being drawn in. The surface of the exchanger must be dry and clean before application. Always apply the tape straight, without gaps or folds, to ensure proper sealing.
