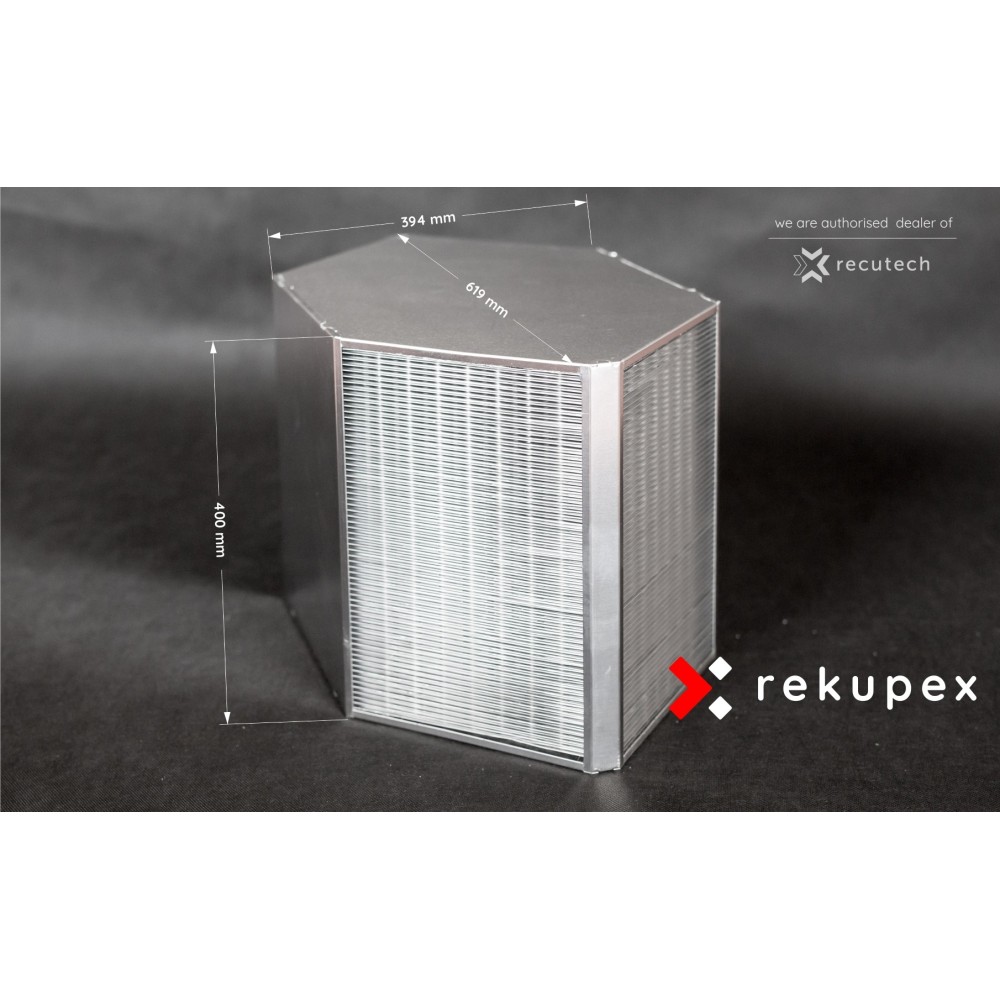

Rekuperacijski izmjenjivač topline RX 06/400 (protustrujni rekuperator vrućeg zraka za povrat zraka)

Protok 1000m3/sat - Učinkovitost 95% ....
Protok 600m3/sat - Učinkovitost 95,5% ....
Protok 200m3/sat - Učinkovitost 95,5% ....
Dimenzije: 619 x 394 x 400 mmm....
Težina: 9,9 kg ....
Materijal: aluminij

6.163 Kč
i
Iznos primijenjenog PDV-a je 0% za zemlju Sjedinjene Američke Države.
Količina
Na skladištu

RX i RX-P su moderni protustrujni izmjenjivači s rebrima izrađenim od izdržljivog aluminija i plastike. Protustrujni izmjenjivač je nasljednik manjeg

učinkovit križni izmjenjivač. Protustrujni izmjenjivač ne prenosi vlagu ni mirise. Njegova učinkovitost prelazi 95%.
Zahvaljujući tim svojstvima, zajedno s provjerenom nepropusnošću svakog proizvedenog komada, pronalazi svoju primjenu i u jedinicama za povrat topline pasivnih kuća i u industrijskim primjenama.

  • Učinkovitost do preko 95%
  • Izvrsna vrijednost za novac
  • Najbolja ravnoteža između gubitka tlaka i učinkovitosti
  • Posebno razvijena geometrija rebara za optimalna svojstva prijenosa topline
  • 100% ispitivanje curenja
  • Tehnologija dvostrukog šava za cijelu liniju proizvoda = najbolja nepropusnost na tržištu
  • Duljine svih veličina do 950 mm (u jednom komadu)
  • Dimenzije: 619 x 394 x 400 mm
  • Težina: 9,9 kg
  • Materijal: aluminij
  • Certifikati Eurovent, ILH, TÜV, EAC, QMS, OHMS, EMS



EUROVENTilh logo.jpgEAC

Parametri izmjenjivača topline pri: omjeru unutarnjeg i vanjskog zraka 1:1, vanjskoj temperaturi zraka -5°C i relativnoj vlažnosti 25%, unutarnjoj temperaturi zraka 25°C i relativnoj vlažnosti 80%, rezultati su dobiveni iz softvera za izračun certificiranog od strane europske tvrtke Eurovent
  • Protok 200m3/sat - Učinkovitost 95,5% - Frontalna brzina 0,5 m/s - Pad tlaka - ulaz - 26,1 Pa, izlaz - 37,9 Pa
  • Protok 600m3/sat - Učinkovitost 95,5% - Frontalna brzina 1,5 m/s - Pad tlaka - ulaz - 111,9 Pa, izlaz - 167 Pa
  • Protok 1000m3/sat - Učinkovitost 95% - Frontalna brzina 2,5 m/s - Pad tlaka - ulaz - 244,2 Pa, izlaz - 369,6 Pa

Na zahtjev, poslat ćemo vam potpune parametre izmjenjivača i rezultirajuće vrijednosti putem e-pošte u obliku parametarskih listova u .pdf formatu, pod vašim željenim uvjetima (vlažnost, temperatura, protok zraka).

Učinkovitost RX protustrujnih izmjenjivača

učinkovitost protustrujnih izmjenjivača

Grafikon gubitka tlaka - PD [Pa] u odnosu na volumni protok AV [m3/h] - izmjenjivač RX 06/400

Parametri za prosječno zimsko razdoblje u Češkoj Republici

omjer unutarnjeg i vanjskog zraka 1:1, vanjska temperatura zraka 1°C i relativna vlažnost 78%, unutarnja temperatura zraka 25°C i relativna vlažnost 28%, rezultati izračunati pomoću softvera za izračun certificiranog od strane europske tvrtke Eurovent

PD-AV 06-400

Grafikon ovisnosti učinkovitosti EFF [%] o volumnom protoku AV [m3/h] - izmjenjivač RX 06/400

Parametri za prosječno zimsko razdoblje u Češkoj Republici

omjer unutarnjeg i vanjskog zraka 1:1, vanjska temperatura zraka 1°C i relativna vlažnost zrakakosti 78%, unutarnja temperatura zraka 25°C i relativna vlažnost 28%, rezultati su dobiveni iz softvera za izračun koji je certificirala europska tvrtka Eurovent

EFF - AV 06-400

Izmjenjivač topline može se ugraditi u bilo koji položaj u jedinici (ormar, kutija).

izmjenjivač topline na širokom pladnju

Ugradnja na usku ladicu.

Preporučeni nagib od 3° prema izlazu otpadne topline za dobru drenažu kondenzata.
izmjenjivač topline na prednjoj površini

Instalacija na prednjoj površini

Preporučeni nagib od 5° prema izlazu otpadne topline za dobru drenažu kondenzata.
izmjenjivač topline na uskom pladnju

Instalacija na usku ladicu

Ovaj položaj je moguć samo ako cijela težina izmjenjivača ne leži na uskom pladnju.

Zahvaljujući preciznoj obradi dimenzija izmjenjivača, njihovom međusobnom kombinacijom moguće je povećati učinkovitost i maks. protok zraka.

kombinacija

Rebra cijelog asortimana izmjenjivača topline RX opremljena su tehnologijom dvostruke prirubnice, postižući najbolju nepropusnost na tržištu.

rub

Kako bismo što brže odgovorili na vaše narudžbe, najpopularnije izmjenjivače držimo na zalihi u većim količinama.

Ako ne odaberete iz naše ponude u e-trgovini, nema problema da vam odredimo cijenu bilo koje mjenjačnice prema donjoj tablici.

dimenzije izmjenjivača zraka i zraka

Podaci

Trajanje jamstva
36 mjeseci
EUROVENT certifikat:
DA
Materijal letvica:
Aluminij
Materijal za oblaganje:
Aluminij
Najviša učinkovitost na izlazu [m3/sat]:
0 - 1000
Dimenzije dxšxv [mm]:
619 x 394 x 400
Razmak lopatica [mm]:
2.2
Težina [kg]:
9,9
Radna temperatura [°C]
-40 do +80
