Échangeur de chaleur à récupération RX 06/400 (récupérateur d'air chaud à contre-courant pour la récupération d'air)

Débit 1000m3/heure - Rendement 95% ....
Débit 600m3/heure - Rendement 95,5% ....
Débit 200m3/heure - Rendement 95,5% ....

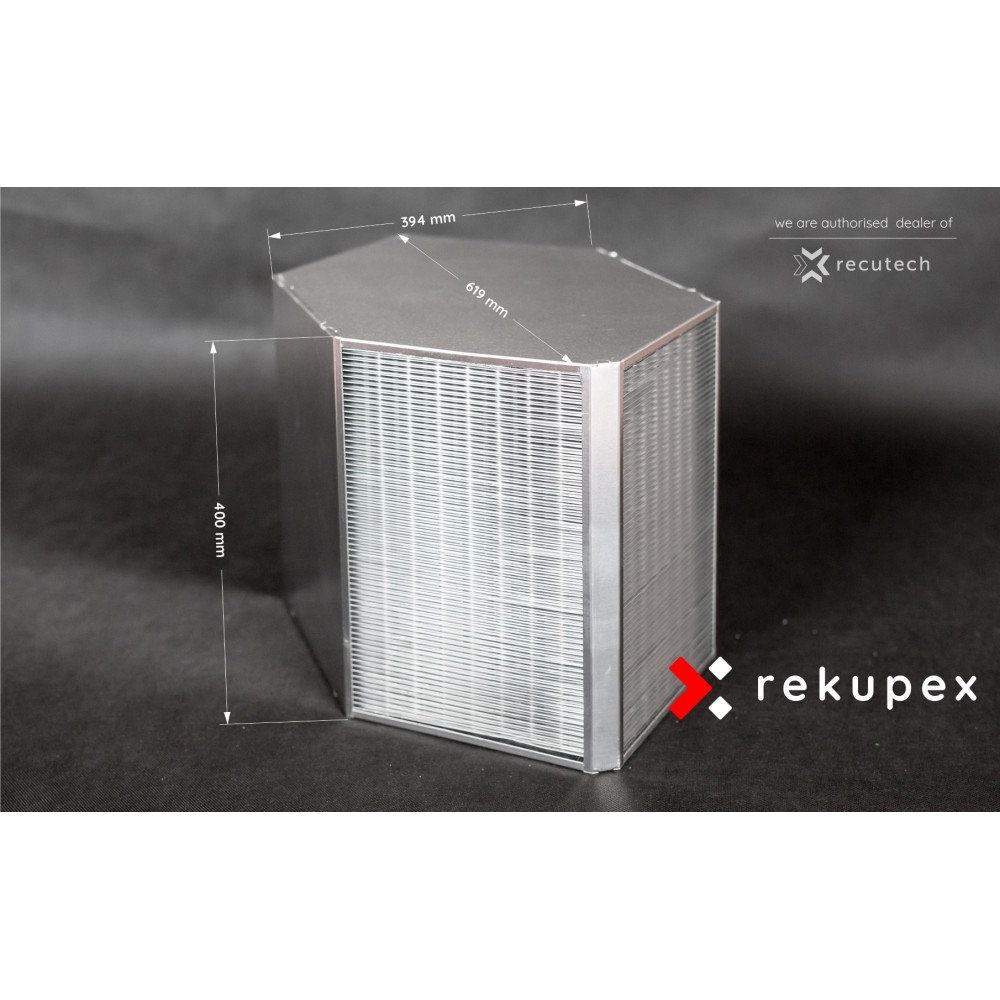

Dimensions : 619 x 394 x 400 mmm....
Poids : 9,9 kg ....
Matériau : aluminium

6 163 Kč
i
Le montant de la TVA appliquée est 0% pour le pays États-Unis.
Quantité
Disponible

RX et RX-P sont des échangeurs à contre-courant modernes avec des ailettes en aluminium et en plastique durables. L'échangeur à contre-courant est le successeur du moins

échangeur croisé efficace. L'échangeur à contre-courant ne transmet ni humidité ni odeurs. Son efficacité dépasse 95%.
C'est grâce à ces propriétés, ainsi qu'à l'étanchéité testée de chaque pièce fabriquée, qu'il trouve son utilisation aussi bien dans les unités de récupération de chaleur des maisons passives que dans les applications industrielles.

  • Efficacité jusqu'à plus de 95%
  • Excellent rapport qualité/prix
  • Le meilleur équilibre entre perte de pression et efficacité
  • Géométrie des ailettes spécialement développée pour des propriétés de transfert de chaleur optimales
  • Test d'étanchéité à 100 %
  • Technologie de double couture pour toute la gamme de produits = meilleure étanchéité du marché
  • Longueurs de toutes tailles jusqu'à 950 mm (en une seule pièce)
  • Dimensions : 619 x 394 x 400 mm
  • Poids : 9,9 kg
  • Matériau : aluminium
  • Certifications Eurovent, ILH, TÜV, EAC, QMS, OHMS, EMS



EUROVENTilh logo.jpgEAC

Paramètres de l'échangeur de chaleur à : rapport air intérieur/air extérieur 1:1, température de l'air extérieur -5°C et humidité relative 25%, température de l'air intérieur 25°C et humidité relative 80%, résultats du logiciel de calcul certifié par la société européenne Eurovent
  • Débit 200 m3/heure - Rendement 95,5 % - Vitesse frontale 0,5 m/s - Perte de charge - entrée - 26,1 Pa, sortie - 37,9 Pa
  • Débit 600 m3/heure - Rendement 95,5 % - Vitesse frontale 1,5 m/s - Perte de charge - entrée - 111,9 Pa, sortie - 167 Pa
  • Débit 1000 m3/heure - Rendement 95 % - Vitesse frontale 2,5 m/s - Perte de charge - entrée - 244,2 Pa, sortie - 369,6 Pa

Sur demande, nous vous enverrons par e-mail les paramètres complets de l'échangeur et les valeurs résultantes sous forme de fiches de paramètres au format .pdf, dans les conditions souhaitées (humidité, température, débit d'air).

Efficacité des échangeurs à contre-courant RX

efficacité des échangeurs à contre-courant

Graphique de perte de charge - PD [Pa] en fonction du débit volumique AV [m3/h] - échangeur RX 06/400

Paramètres de la période hivernale moyenne en République tchèque

rapport air intérieur/air extérieur 1:1, température de l'air extérieur 1°C et humidité relative 78%, température de l'air intérieur 25°C et humidité relative 28%, résultats issus d'un logiciel de calcul certifié par la société européenne Eurovent

PD-AV 06-400

Graphique de la dépendance de l'efficacité EFF [%] sur le débit volumique AV [m3/h] - échangeur RX 06/400

Paramètres de la période hivernale moyenne en République tchèque

rapport air intérieur/air extérieur 1:1, température de l'air extérieur 1°C et humidité relativeos 78%, température de l'air intérieur 25°C et humidité relative 28%, résultats issus d'un logiciel de calcul certifié par la société européenne Eurovent

EFF - AV 06-400

L'échangeur récupérateur de chaleur peut être installé dans n'importe quelle position de l'unité (armoire, caisson).

échangeur de récupération de chaleur sur un plateau large

Installation sur plateau étroit.

Pente recommandée de 3° vers la sortie de chaleur perdue pour une bonne évacuation des condensats.
échangeur de récupération de chaleur sur la surface avant

Installation sur la surface avant

Pente recommandée de 5° vers la sortie de chaleur perdue pour une bonne évacuation des condensats.
échangeur de récupération de chaleur sur plateau étroit

Installation sur un plateau étroit

Cette position n'est possible que si tout le poids de l'échangeur ne repose pas sur un plateau étroit.

Grâce au traitement précis des dimensions de l'échangeur, leur combinaison mutuelle est possible pour augmenter l'efficacité et le max. flux d'air.

combinaison

Les ailettes de toute la gamme d'échangeurs de chaleur RX sont équipées de la technologie à double bride, permettant d'obtenir la meilleure étanchéité du marché.

ourlet

Afin de répondre à vos commandes le plus rapidement possible, nous gardons en stock les échangeurs les plus populaires en plus grande quantité.

Si vous ne faites pas votre choix parmi notre offre dans la boutique en ligne, nous n'avons aucun problème à vous proposer le prix d'un échangeur selon le tableau ci-dessous.

dimensions de l'échangeur air-air

Fiche technique

Durée de la garantie
36 mois
Certification EUROVENT :
OUI
Matériau des lattes :
Aluminium
Matériau de revêtement :
Aluminium
Rendement maximal à la sortie [m3/heure] :
0 - 1000
Dimensions lxlxh [mm] :
619 x 394 x 400
Espacement des lames [mm] :
2.2
Poids [kg] :
9,9
Température de fonctionnement [°C]
-40 à +80
