Nous offrons une large sélection de échangeurs enthalpiques adaptés à la plupart des unités de récupération de chaleur. Si vous ne trouvez pas le modèle approprié, n'hésitez pas à nous contacter – nous serons ravis de vous aider !
Les bases de la récupération de haute technologie.
Le système enthalpique RECUBOX® 360 VENT-READY est prêt pour une installation facile.
Ventilateurs haut de gamme AFL EC avec système CONSTANTFLOW
Le RECUBOX® HRV 360 VENT-READY est une unité de récupération de chaleur compacte prête à être équipée de ventilateurs EC AFL CONSTANT FLOW. Il constitue une base extrêmement durable, hygiénique et modulable pour une ventilation double flux à pression équilibrée moderne dans les maisons individuelles, les appartements et les petits locaux commerciaux.
Fabrication sur mesure en République tchèque. Nous fabriquons les RECUBOX® entièrement en République tchèque selon les exigences précises du client. Nous utilisons des matériaux en polypropylène de haute qualité de la société SIMONA AG et une technologie de transformation professionnelle sur des équipements Leister AG.
Le caisson est optimisé structurellement pour l'installation de ventilateurs AFL EC CONSTANT FLOW, qui représentent une solution extrêmement intelligente pour la récupération de chaleur moderne. Grâce à la fonction Constant Flow intégrée, les ventilateurs réagissent automatiquement aux variations de perte de charge du système et aident à maintenir durablement un débit d'air stable, l'équilibre des pressions, un faible niveau sonore et un fonctionnement économe.
L'unité est équipée d'un échangeur de chaleur à contre-courant avec une efficacité allant jusqu'à 90 %. L'échangeur est délibérément conçu avec un accent mis sur de faibles pertes de charge, ce qui contribue à un fonctionnement silencieux, économique et efficace.
Paramètres de performance du système avec ventilateurs AFL CONSTANT FLOW :
.jpg)
1. AXT-LB 366-196-366-H400-2.5 - échangeur enthalpique du fabricant AIRWOODS (excellent rapport qualité/prix)
Fiche technique à télécharger (ENG)
2. RECUTECH RFK+16-400-28 – échangeur enthalpique de pointe avec le matériau révolutionnaire METALPIC
Le caisson est préparé de manière à ce que les ventilateurs puissent être installés très rapidement et sans modifications complexes. Le montage des ventilateurs AFL CONSTANT FLOW s'effectue par simple insertion dans l'ouverture prévue et fixation.
Toutes les sorties ainsi que l'évacuation des condensats sont conçues de manière symétrique (miroir), ce qui vous permet de choisir l'orientation finale de l'unité au moment de l'installation. Le RECUBOX® peut également être utilisé avec des ventilateurs externes selon votre propre conception.
Le contrôle des ventilateurs EC est très simple via un signal DC 0–10 V. L'unité peut être contrôlée, par exemple, par :
Livraison du produit : Le RECUBOX® ERV 360 VENT-READY enthalpique est livré comme un caisson seul sans ventilateurs et sans unité de contrôle. Ceux-ci peuvent être achetés séparément et installés facilement par l'utilisateur.
Le RECUBOX® est préparé dès sa version de base pour la mesure, le câblage et une installation électrique sécurisée. Grâce à des détails bien pensés, le montage des sondes, le passage des câbles et le raccordement des ventilateurs sont rapides, clairs et techniquement propres.
L'unité facilite ainsi non seulement l'installation elle-même, mais aussi l'entretien futur, les modifications et l'extension du système.
|
|
4 supports pour l'installation de sondes Le RECUBOX® contient 4 supports pour l'installation de sondes. Chaque support est situé dans l'un des circuits d'air principaux : SUP, EHA, ETA et ODA. Grâce à cela, l'unité est prête pour une installation simple et claire des éléments de mesure précisément là où ils sont nécessaires pour un contrôle et une surveillance corrects du système. |
|
|
Passages de câbles en caoutchouc étanches Le RECUBOX® possède des passages de câbles en caoutchouc étanches préinstallés, qui sont obturés dans la version de base. Ces passages sont destinés à un acheminement sûr et propre du câblage sans nécessiter d'interventions supplémentaires sur la structure de l'unité, notamment pour :
|
|
|
Boîtier d'installation spacieux pour une installation électrique sécurisée Le RECUBOX® est équipé d'un boîtier d'installation suffisamment grand pour un raccordement électrique clair et sûr. Tous les fils et câbles sont acheminés vers ce boîtier via des passages en caoutchouc étanches, qui aident à protéger le système contre la pénétration d'air et d'humidité. Du boîtier d'installation sortent également des presse-étoupes à vis, qui permettent une sortie du câblage hermétiquement scellée et mécaniquement résistante vers les autres parties du système. Le résultat est une solution électrique propre, professionnelle et fiable à long terme. |
Le RECUBOX® ERV 360 VENT-READY Enthalpique est également disponible en version avec BY-PASS mécanique à 100 %. Ce système sophistiqué ferme simultanément le passage de l'air frais à travers l'échangeur et ouvre un large canal de dérivation derrière l'échangeur.
L'avantage est que même lorsque le by-pass est actif, l'air continue d'être filtré par le même filtre que lors d'un fonctionnement normal à travers l'échangeur.
Mécanisme de BY-PASS amovible
L'ensemble du mécanisme peut être complètement retiré du RECUBOX® d'un seul geste, tout comme les autres composants. L'entretien, le contrôle et le nettoyage sont ainsi extrêmement faciles.
Le mécanisme est structurellement prêt pour le montage de n'importe quel servomoteur avec un couple minimal de 5 Nm. Le servomoteur se fixe sur une plaque en plastique de 10 mm d'épaisseur prévue à cet effet et est bloqué contre la rotation par la vis métrique fournie. Une compatibilité avec un axe de 14 mm de diamètre est requise.
L'étanchéité du caisson est cruciale pour une récupération de chaleur efficace. Le RECUBOX® est équipé de fermetures massives réglables, qui permettent d'ajuster précisément la pression du couvercle sur le joint. Grâce à cela, l'unité n'aspire pas d'air parasite et fonctionne avec l'efficacité maximale possible.
Grâce à leur construction robuste, leur haute qualité et leur sécurité hygiénique, nos RECUBOX® font partie de nombreux projets de la ČVUT (Université technique de Prague), notamment le système unique S.A.W.E.R., que l'UCEEB développe pour extraire de l'eau potable de l'air.
Nous offrons une garantie exceptionnelle de 12 ans sur l'étanchéité de l'enveloppe des unités RECUBOX®.
L'enveloppe est fabriquée en polypropylène de haute qualité et assemblée par la technologie de soudage à l'air chaud, ce qui crée des soudures homogènes, solides et stables à long terme sans risque de dégradation.
Contrairement aux constructions utilisant des joints collés, des bandes d'étanchéité ou des combinaisons de différents matériaux, le RECUBOX® conserve son étanchéité à l'air et sa résistance mécanique même après de nombreuses années de fonctionnement.
Le RECUBOX® HRV 360 VENT-READY n'est pas seulement un caisson prêt pour des ventilateurs. C'est une base bien pensée pour une récupération de chaleur extrêmement confortable, stable et techniquement avancée. C'est précisément avec l'installation de ventilateurs AFL EC CONSTANT FLOW que la véritable force de tout le concept VENT-READY se révèle pleinement.
Principal avantage de la technologie CONSTANT FLOW :
Les ventilateurs AFL maintiennent automatiquement un débit d'air volumétrique constant même lors de variations de pertes de charge dans le système. Cela signifie que l'unité fonctionne de manière stable même lorsque les filtres s'encrassent progressivement, que les conditions de fonctionnement changent ou que la résistance dans le réseau de gaines fluctue.
C'est un avantage énorme par rapport aux ventilateurs classiques, pour lesquels le système doit être ajusté de manière complexe et où chaque changement de résistance peut entraîner une baisse de performance ou un déséquilibre des pressions. Avec les ventilateurs AFL CONSTANT FLOW, vous obtenez un fonctionnement beaucoup plus stable, un renouvellement d'air garanti et un confort accru sans interventions inutiles sur les réglages.
| Débit d'air constant | Les ventilateurs compensent automatiquement les changements de résistance dans le système et maintiennent la performance réglée sans réajustement constant. |
| Équilibre des pressions facilité | L'insufflation et l'extraction d'air peuvent être maintenues dans un rapport plus stable à long terme, ce qui est crucial pour le bon fonctionnement de la récupération de chaleur. |
| Niveau sonore réduit | À résistance plus faible, le ventilateur réduit automatiquement sa vitesse de rotation, permettant au système de fonctionner de manière plus silencieuse et plus fluide. |
| Consommation réduite | Lorsqu'une puissance élevée n'est pas nécessaire, le ventilateur ne consomme pas d'énergie inutilement. Le résultat est un fonctionnement plus économique. |
| Régulation totale | La fonction Constant Flow est opérationnelle sur toute la plage de régulation, ce qui permet d'adapter simplement la puissance de l'unité aux besoins réels du bâtiment. |
Résultat pratique pour l'utilisateur :
En choisissant le RECUBOX® HRV 360 VENT-READY et en l'équipant de ventilateurs AFL EC CONSTANT FLOW, vous obtenez une alliance extrêmement intelligente : une unité RECUBOX® indestructible, hygiénique et accessible pour l'entretien, associée à des ventilateurs qui surveillent d'eux-mêmes la stabilité du débit d'air. Le résultat est une récupération de chaleur moderne avec un grand confort, un faible niveau sonore et sans équilibrage inutilement complexe.
Découvrez pourquoi les ventilateurs AFL CONSTANT FLOW sont si exceptionnels pour le RECUBOX® VENT-READY.
Dans la vidéo, vous verrez le principe grâce auquel les ventilateurs réagissent automatiquement aux variations de résistance du système et aident à maintenir durablement la performance de récupération de chaleur.
Le VENT-READY prend tout son sens précisément avec AFL CONSTANT FLOW. Il ne s'agit pas seulement de compatibilité mécanique, mais d'un ensemble fonctionnel qui apporte un débit plus stable, un fonctionnement plus silencieux, une consommation plus basse et une voie plus simple vers une récupération de chaleur à pression équilibrée fonctionnant de manière professionnelle.
 |
Retrait facile de l'échangeur L'échangeur peut être retiré facilement et rapidement de l'unité RECUBOX® d'un seul geste. Il est monté sur un système coulissant qui permet de le sortir de l'unité avec aisance. |
 |
Hygiène maximale L'échangeur ainsi que l'unité entière peuvent être retirés facilement et nettoyés en profondeur. L'échangeur est certifié par le certificat hygiénique ILH Berlin. |
 |
Étanchéité mécanique sans colles L'échangeur est scellé par un joint dans une rainure sans l'utilisation de colles ou de rubans adhésifs. Le joint peut être facilement remplacé si nécessaire. |
 |
Sans vis, rivets ni colles Le RECUBOX® est fabriqué à partir d'un seul type de matériau par la technologie de soudage à l'air chaud. Le résultat est des soudures étanches et stables à long terme sans dégradation due au vieillissement. |
 |
Large gamme de tailles La gamme VENT-READY est disponible en plusieurs variantes de puissance, et des versions plus grandes pour des débits volumétriques plus élevés peuvent être fabriquées sur commande. |
 |
Compatibilité avec échangeurs RECUTECH et autres types Les unités sont conçues pour des échangeurs RECUTECH de qualité avec certification EUROVENT et d'autres échangeurs compatibles selon la configuration spécifique. |
 |
Fonctionnement à pression équilibrée En utilisant des ventilateurs AFL CONSTANT FLOW, il est très facile d'obtenir un fonctionnement stable et à pression équilibrée de l'ensemble du système de récupération de chaleur. |
 |
Possibilité d'installer un ioniseur L'unité peut être complétée par exemple par un ioniseur MALAPA IN03. |
 |
Modularité maximale L'emplacement des raccords d'entrée et de sortie peut être adapté à l'installation spécifique dans une large gamme de variantes. |
 |
Version miroir Toutes les variantes sont également disponibles en version gauche et droite. L'évacuation des condensats s'effectue par un raccord 1/2" en deux positions. |
 |
Installation facile L'unité est prête pour un montage à l'aide de tiges filetées et permet une mise en place simple dans le local technique. |
 |
Filtres à grande surface L'unité permet l'utilisation de différents médias filtrants. Dans sa version de base, elle est équipée d'un média filtrant de classe M5. |
 |
BY-PASS Une pièce de dérivation ou un BY-PASS 100 % intégré est disponible. |
 |
Le RECUBOX® peut être commandé sans isolation ou avec une isolation de 30 mm et 50 mm. L'isolation est hermétiquement scellée entre deux parois. Dans la version isolée, en plus de l'isolant, une autre enveloppe en PP de 5 mm est ajoutée, ce qui augmente la résistance et la qualité globale de la finition. |
 |

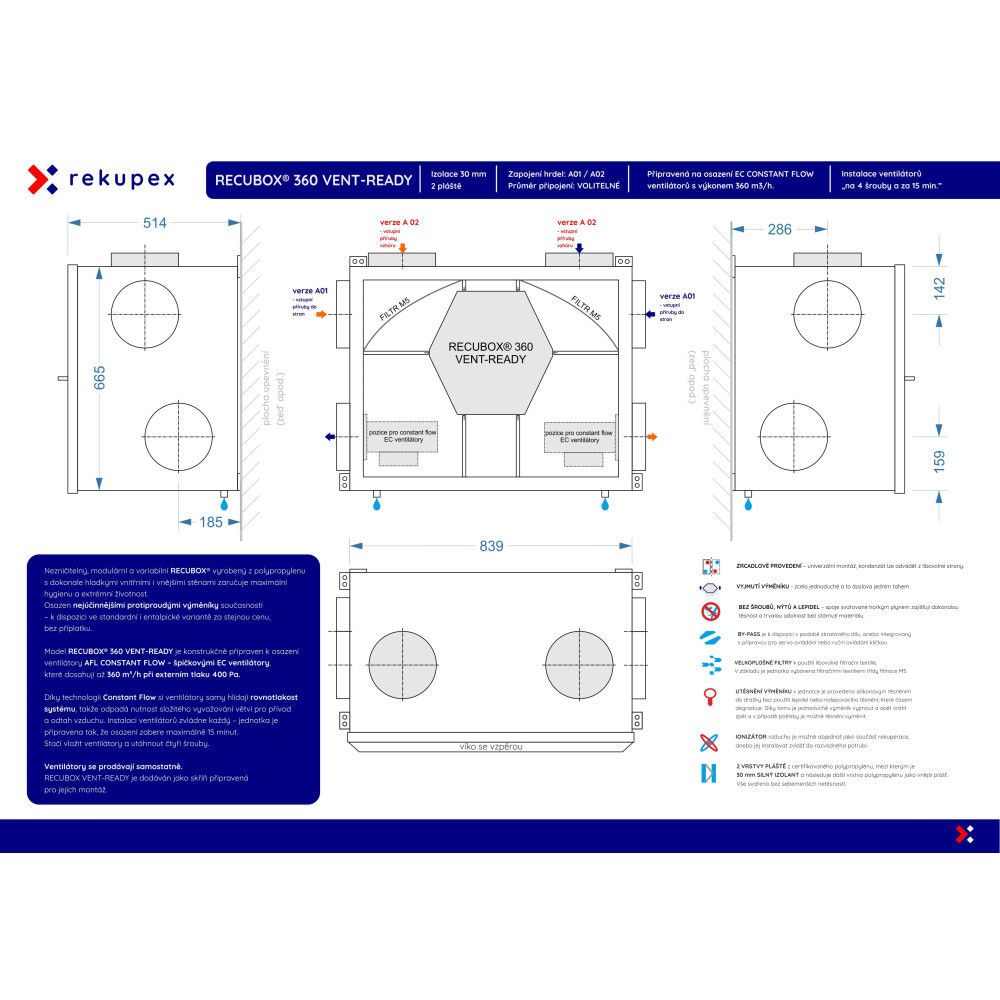

Schéma technique RECUBOX® ERV 360 sans BY-PASS – A01 Cliquez sur l'image pour l'agrandir. Variante sans BY-PASS, exécution technique standard de l'unité. |
 |
Schéma technique RECUBOX® ERV 360 avec BY-PASS 100 % – A01 Cliquez sur l'image pour l'agrandir. Variante avec BY-PASS 100 % intégré. |
Exemple de raccordement RECUBOX® VENT-READY avec régulation REX EC dans une maison individuelle.
Cliquez sur le schéma pour l'agrandir.
Le choix de la variante se fait lors du processus de commande.
Vue de face du RECUBOX® avec porte ouverte.
Les dimensions indiquées incluent l'isolation de 50 mm et la deuxième enveloppe. Si les dimensions devaient changer, par exemple en raison de raccords plus grands ou d'une autre modification technique, nous vous en informerions après la commande.
 |
A01 – sans BY-PASS Échangeur sur bac large, 4 raccords sur les côtés Dimensions : 843 (A) × 623 (B) × 699 (C) mm – largeur × hauteur × profondeur Le schéma montre les raccordements classiques et miroir. |
 |
A02 – sans BY-PASS Échangeur sur bac large, 2 raccords vers le haut, 2 raccords sur les côtés Dimensions : 843 (A) × 623 (B) × 699 (C) mm – largeur × hauteur × profondeur Le schéma montre les raccordements classiques et miroir. |
 |
B01L – sans BY-PASS Échangeur sur bac large, 4 raccords sur les côtés Dimensions : 623 (A) × 843 (B) × 699 (C) mm – largeur × hauteur × profondeur Version gauche – entrée d'air vicié en haut à gauche, entrée d'air frais en bas à gauche. |
 |
B01P – sans BY-PASS Échangeur sur bac large, 4 raccords sur les côtés Dimensions : 623 (A) × 843 (B) × 699 (C) mm – largeur × hauteur × profondeur Version droite – entrée d'air vicié en haut à droite, entrée d'air frais en bas à droite. |
Le RECUBOX® HRV 360 VENT-READY est également disponible en variantes incluant le BY-PASS 100 %.
Le choix de la variante spécifique se fait lors du processus de commande. Ci-dessous figurent les exécutions de base avec description de l'orientation et de l'emplacement des raccords.
| |
A01L et A01P – incluant BY-PASS 100 % Échangeur sur bac large, 4 raccords sur les côtés Dimensions : 843 (A) × 713 (B) × 699 (C) mm – largeur × hauteur × profondeur A01L = version gauche de l'unité – entrée d'air frais dans le RECUBOX® à gauche – voir schéma A01P = version droite de l'unité – entrée d'air frais dans le RECUBOX® à droite – voir schéma |
| |
A02L et A02P – incluant BY-PASS 100 % Échangeur sur bac large, 2 raccords vers le haut, 2 raccords sur les côtés Dimensions : 843 (A) × 713 (B) × 699 (C) mm – largeur × hauteur × profondeur A02L = version gauche de l'unité – entrée d'air frais dans le RECUBOX® à gauche – voir schéma A02P = version droite de l'unité – entrée d'air frais dans le RECUBOX® à droite – voir schéma |
Les prix sont définitifs incluant l'échangeur intégré, tous les frais, taxes et redevances.
Fiche technique
Lisez les avis vérifiés de ceux qui ont acheté chez nous.
acheté chez nous. Tous les avis
régulation pour un système avec ventilateurs EC, protection contre le gel ou contrôle BY-PASS programmation de l'intensité de la ventilation, surveillance du remplacement des filtres,...
Ventilateur EC haute efficacité AFL CONSTANT FLOW , conçu pour être installé dans l'unité RECUBOX® 360 VENT-READY . Grâce à une régulation intelligente, il maintient un débit constant de...
