Intercambiador de calor entálpico RECUTECH Paul Santos F 250
- La tasa de transferencia de calor térmico más alta entre todos los productos de entalpía del mercado.
- Material METÁLICO
- Para Paul Santos F 250

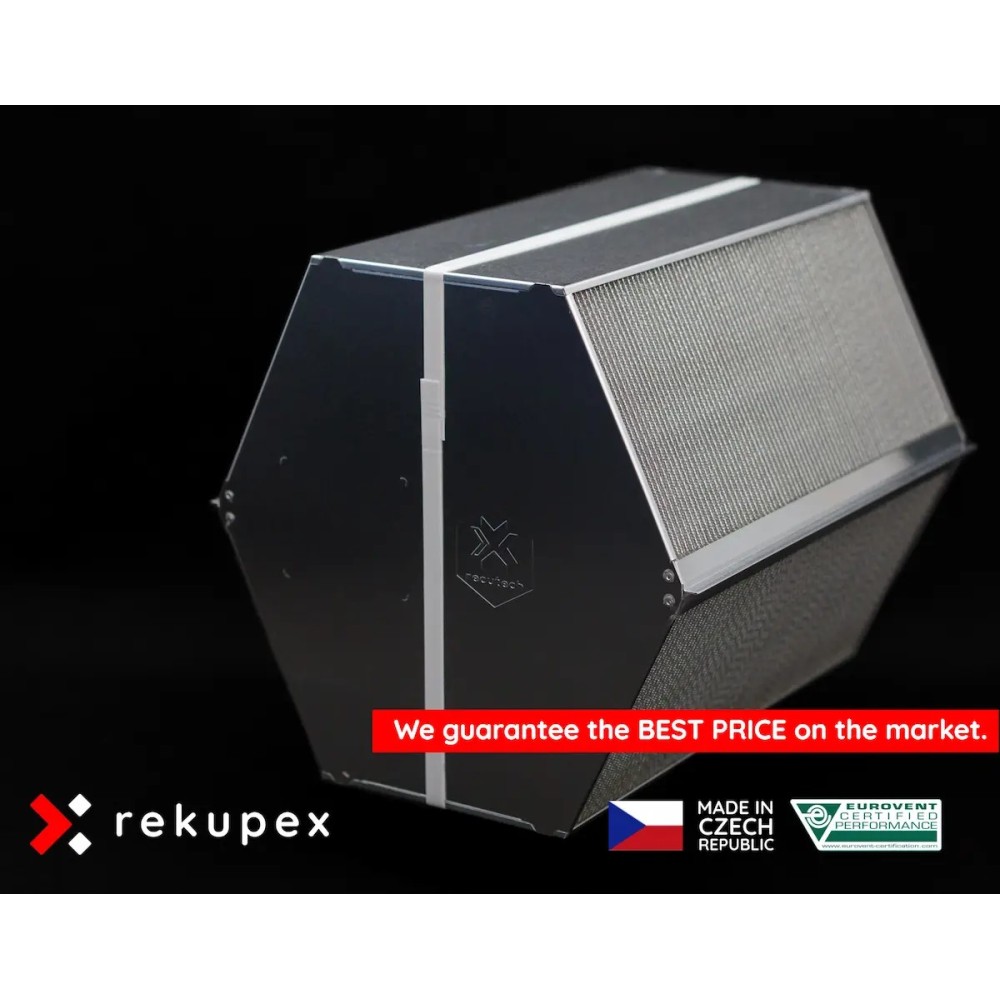

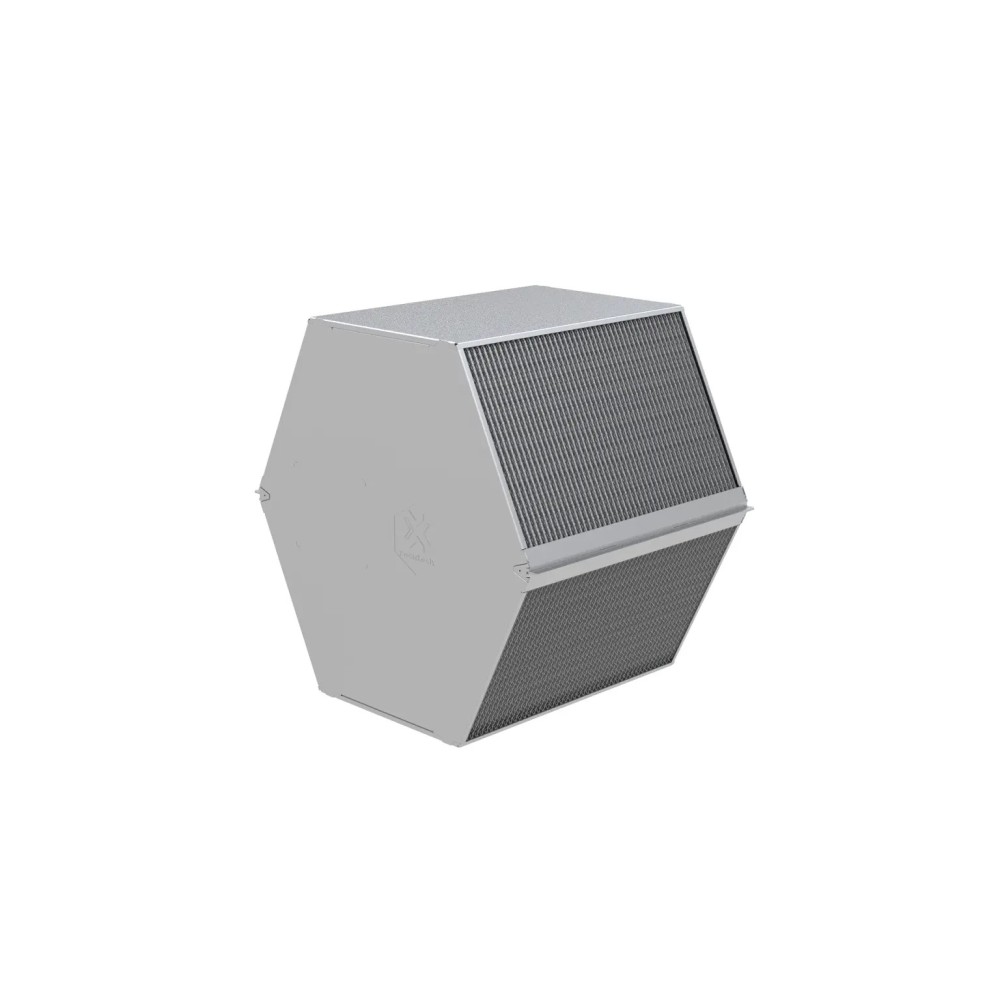

La fotografía es sólo para ilustración.
Este intercambiador de entalpía es idéntico en tamaño a los recuperadores de las unidades de recuperación Paul Santos F 250 y normalmente está integrado en las unidades.
Sin embargo, este no es un repuesto original que es suministrado e instalado por el fabricante del dispositivo, por lo que su uso queda a criterio del usuario de los dispositivos de recuperación.
__________________________________________________________________________
La serie de intercambiadores de calor entálpicos RFK+ / RFC+ es una alternativa a los intercambiadores de calor de contraflujo de aluminio REK+, que, gracias a una tecnología innovadora, no solo ofrece una eficiencia térmica del 90%, sino también una eficiencia de humedad muy alta. Gracias a las mismas dimensiones, también es fácil sustituir los intercambiadores de calor de aluminio y plástico sin necesidad de realizar modificaciones adicionales en la unidad de recuperación de calor.
✓ Alta tasa de transferencia de humedad en caso de humedad.
✓ Eficiencia sensible hasta el 90%
✓ Eficiencia latente hasta el 75%
✓ Prueba de fugas al 100%
✓ Alta resistencia a la presión desequilibrada
✓ Alta permeabilidad selectiva
✓ Minimización de la formación de condensación
✓ Forma y dimensiones estándar
✓ Solución combinada
✓ Material de METALPIC
✓ La diferencia de presión máxima entre la entrada y la salida de 800 Pa supera a otros productos de entalpía con membranas basadas en polímeros
✓ Eliminación de la condensación y reducción significativa del punto de congelación.
✓ Estanqueidad garantizada, ya que el 100% de la producción se prueba para detectar fugas internas.
✓ Certificación Eurovent, certificación de higiene según VDI 6022 y clasificación de comportamiento al fuego según EN 13501-1
¿Por qué deberíamos utilizar un intercambiador de calor entálpico?
¿Cómo se lograron estos parámetros?
Principalmente mediante el uso de un material único llamado Metalpic , que se utiliza en los intercambiadores de entalpía Recutech. Este material fue desarrollado y creado por Recutech únicamente para este propósito. Es un material sándwich en el que cada componente tiene una función claramente definida.
Consiste en metal expandido especialmente tratado, hecho de aluminio, con la mayor superficie abierta posible. Su función principal es crear una estructura de soporte para el segundo componente, que es una membrana de polímero muy fina. ¿Por qué aluminio? Bueno, porque este material conduce muy bien el calor y es fácilmente reciclable.
La segunda parte del sándwich es la membrana de polímero . Su función principal es la transferencia de humedad y debe asegurar la estanqueidad del material resultante. Es una membrana de intercambio iónico que es selectivamente permeable.
Gracias al apoyo del metal expandido, la membrana puede ser muy fina, y cuanto más fina sea la membrana, mejor será el transporte de humedad. Ambas partes de este sándwich están unidas mediante laminación. Este material se procesa luego como lámina de aluminio clásica para intercambiadores de calor de las series REK y REC. Las dos partes de este sándwich deben soportar la expansión relativa del aluminio durante el estiramiento.
¿Por qué deberíamos utilizar un intercambiador de calor entálpico?
__________________________________________________________
Al utilizar un sistema de recuperación de calor con un intercambiador de calor convencional de flujo cruzado o contraflujo , los espacios interiores se secan , especialmente en invierno, porque el aire frío contiene poca agua y el aire interior, más húmedo, llega al exterior.
El resultado es una reducción de la humedad relativa de hasta un 20%. Estos valores provocan sequedad de las mucosas . Como resultado, los ojos arden y la resistencia a la penetración de virus y bacterias en el cuerpo disminuye rápidamente. En habitaciones sin ventilación y con baja humedad, la cantidad de virus realmente se dispara.
Un fenómeno secundario es la desecación de habitaciones enteras, lo que provoca que los pisos y muebles de madera se sequen.
Los fabricantes de sistemas de recuperación de calor son conscientes de la deficiencia y la subsanan, por ejemplo, mediante una humidificación adicional, el llamado “compuerta entálpica” o el uso de un intercambiador de calor rotativo que, por su diseño, separa la humedad de forma natural. Sin embargo, estas soluciones tienen desventajas importantes. Todos los componentes del aire de escape de la habitación pasan a través del dispositivo.
Además, el intercambiador de calor rotatorio tiene más fugas. Cuando se utiliza un intercambiador con cámara de lavado, el aire “sucio” se limpia al menos parcialmente, pero la eficiencia disminuye y los sistemas se hacen más grandes.
¿Cómo funciona realmente un intercambiador de entalpía a contracorriente?
_____________________________________________________
Para que el intercambiador de calor transporte humedad, el material de las aletas debe tener la capacidad de transferir humedad. Esto es posible gracias a las membranas, materiales especiales que pueden garantizar la transferencia de humedad . Este fenómeno se llama permeabilidad selectiva . Lo ideal es que la permeabilidad sea solo para las moléculas de vapor de agua. Esto es importante para evitar el CO2 , etc. Regresar a la habitación.
Actualmente se utilizan membranas porosas , es decir con microporos lo suficientemente grandes como para permitir que sólo pasen las moléculas de agua . Su desventaja es que cualquier molécula más pequeña puede pasar y obstruir los poros, lo que reduce la eficacia de la membrana a lo largo del tiempo.
Otro tipo son las membranas de intercambio iónico . Aquí, las moléculas de agua pueden subir por una escalera imaginaria hecha de enlaces iónicos. Otros gases y moléculas no pueden “trepar”. Las moléculas de vapor de agua penetran naturalmente desde un lugar con mayor humedad a un lugar con menor humedad. No hay permeabilidad para otras moléculas y gases.
Es la selectividad de las membranas lo que marca una gran diferencia. Sin embargo, la selectividad se puede medir de tal manera que la muestra de membrana a medir separe dos cámaras. Uno en el que hay aire y otro en el que está presente otro gas (CO 2 , CO, NH 3 ). La concentración del gas se mide en la cámara de aire. Si la concentración de gas no se puede medir de forma estándar, se mide con un cromatógrafo de gases que determina con mayor precisión el contenido del gas nocivo.
¿Cuál es la singularidad del intercambiador de calor entálpico que ofrece RECUTECH?
_______________________________________________________________________________
Alta eficiencia térmica – Gracias a los materiales que permiten moldear y así ampliar la superficie de intercambio de calor, la eficiencia de transferencia de calor es de hasta el 90%. No utilizamos marcos espaciadores, ya que no son necesarios.
La eficiencia de transferencia de humedad es de hasta el 75%.
La eficiencia de transferencia de humedad es de hasta el 75%.
Estanqueidad : Como es habitual en los intercambiadores de calor RECUTECH, son herméticos. Ni siquiera dejamos de lado los intercambiadores de calor entálpicos. Los probamos todos y sólo los más densos llegan a ti.
Fácil sustitución en sistemas existentes : gracias a las mismas dimensiones y parámetros de eficiencia térmica similares, puede reemplazar fácilmente el intercambiador de calor de la unidad con un intercambiador de calor de entalpía.
Alta resistencia a presiones desiguales : gracias a la rigidez de los materiales utilizados, nuestros intercambiadores de calor pueden soportar una presión desigual de 800 Pa. También se pueden utilizar en una configuración donde un ventilador de la unidad succiona y el otro empuja.
Alta selectividad : nuestra membrana es altamente selectiva. En realidad sólo deja pasar vapor de agua y ningún otro gas. La selectividad se comprueba mediante pruebas.
Ficha técnica
- Fabricante de la unidad
- Pablo
- País natal
- República Checa
RECUTECH are equipped with the latest enthalpic membrane METALPIC. They excel in top-class heat and humidity recovery, high resistance to pressure differences, and long service life. They are among the most advanced enthalpic heat exchangers currently available on the market.
ZERN are fully plastic enthalpic heat exchangers, very efficient, with slightly better moisture transfer, but with higher pressure loss.
No, never block the condensate drain.
Even though enthalpic heat exchangers produce only a minimal amount of condensate due to moisture transfer, in severe frost and specific humidity conditions, condensate can still occur. Blocking the drain could cause irreversible damage to your unit.
Since an enthalpic heat exchanger also transfers humidity, it might seem that the risk of mold is higher. In reality, however, all moisture is carried away with the fresh air, so there is no risk of mold growth.
Our recommendation is to never switch off the unit during the winter months, so that moisture is continuously removed. If you still need to shut down the unit, remove the exchanger, rinse it with clean water, dry it thoroughly, and only then reinstall it
Yes, installation is simple. Just follow the instructions provided with your unit. As with a standard exchanger, it needs to be removed occasionally for cleaning – the process is the same, except that you put the enthalpic exchanger back in instead.
No, caring for an enthalpic heat exchanger is no more demanding than for a standard one. Maintenance is described in the user manual and in our video guide. In short: first vacuum the exchanger with a soft brush attachment, then rinse it with clean water (max. 50 °C). Never use compressed air or a pressure washer.
After rinsing, allow all water to drain completely. Remaining moisture can be carefully blown out with a regular hairdryer, but always use cold air only. Once the exchanger is completely dry, place it back into the unit in the same orientation as before removal.
We do not recommend using chemicals for cleaning. Only if disinfection is absolutely necessary may a weak solution of peracetic acid be used, followed by very thorough rinsing with clean water.
