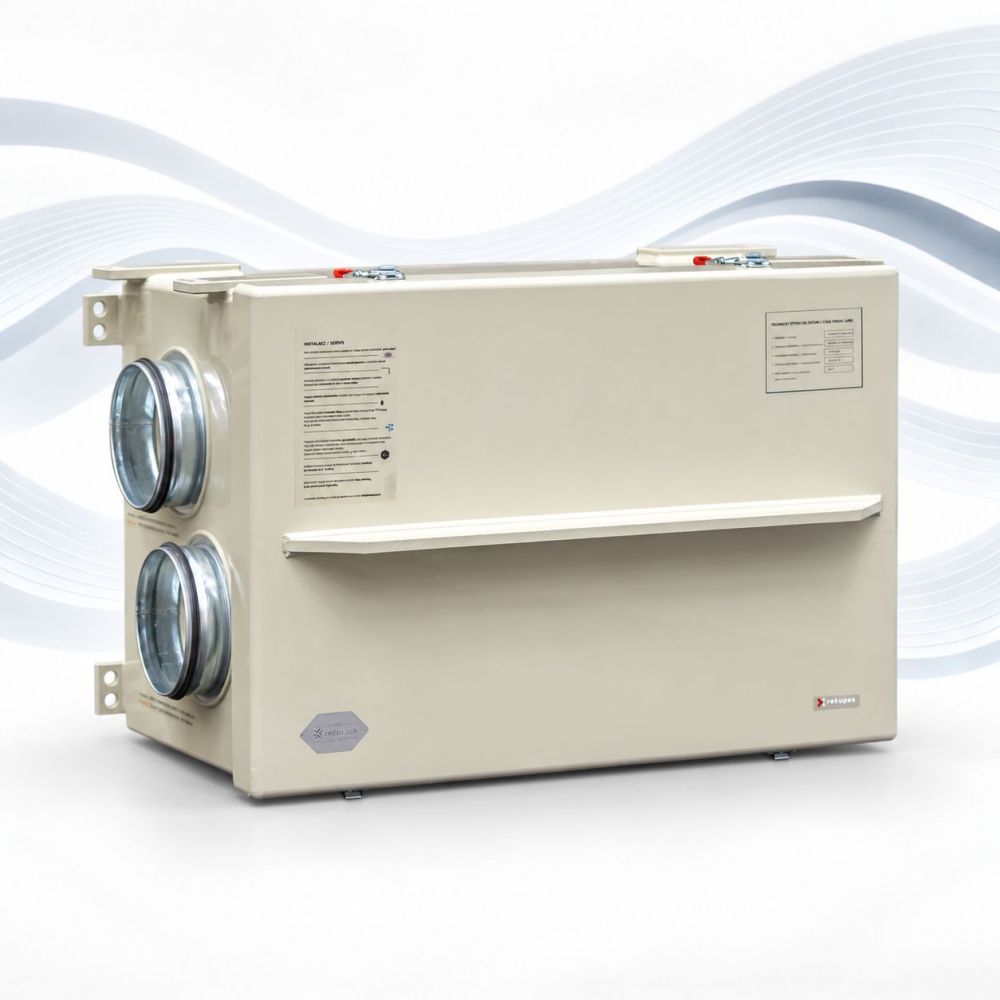

RECUBOX® OPEN RX 11/1200 - 7500 m3/h (vyjmutelný výměník v opláštění, rekuperační box, rekuperace vzduchu, rekuperační jednotka)

  Výroba RECUBOXŮ® probíhá kompletně v České Republice     a to jako zakázková výroba na základě přesných specifikací zadaných našimi zákazníky.

Vysokou kvalitu zaručuje používání nejkvalitnějších materiálů německého výrobce SIMONA AG v kombinaci se zpracováním švýcarskými přístroji Leister AG.

Představujeme Vám chytré řešení rekuperačního systému s jednoduchou vyjmutelností EUROVENTEM certifikovaného rekuperačního výměníku a nekončící variabilitou vzniklého ventilačního systému ( na rozdíl od rekuperačních jednotek se ventilátory umisťují
zvlášť do potrubí, stejně jako ostatní přídavné doplňky. Díky tomu systém zaručuje dlouhověkou životnost s jednoduchou výměnou jednotlivých komponentů, neomezenou rozšířitelností a upgradem systému za min. cenu)

• k dispozici s osazeným prémiovým výměníkem (materiál lamel je hliník a opláštění výměníku také hliník)

Tento RECUBOX® se svými rozměry a výkonem hodí k rekuperaci velkých prostor - dílen, skladů, fitcenter, tělocvičen, šaten apod.

Technologie 100 % svařovaných spojů – žádné lepené těsnění, žádné netěsnosti. Všechny těsnicí prvky jsou pouze mechanické a vyměnitelné.
Hladké hygienické stěny umožňují snadné mytí – velmi nízká údržba, vysoký stupeň hygieny.

Díky své robustní konstrukci, špičkové kvalitě a maximální hygienické nezávadnosti jsou naše RECUBOXY součástí řady projektů ČVUT, včetně unikátního systému S.A.W.E.R., který UCEEB vyvíjí pro získávání pitné vody ze vzduchu.

Graf závislosti tlakové ztráty - PD [Pa] na objemovém průtoku AV [m3/h] - výměník REK+95-1200-26

poměr vnitřního/vnějšího vzduchu 1:1, teplota venkovního vzduchu 1°C a relativní vlhkost 78%, teplota vnitřního vzduchu 25°C a relativní vlhkost 28%, výsledky z kalkulačního softwaru certifikovaného evropskou společností Eurovent

Graf závislosti účinnosti EFF [%] na objemovém průtoku AV [m3/h] -  výměník REK+95-1200-26

poměr vnitřního/vnějšího vzduchu 1:1, teplota venkovního vzduchu 1°C a relativní vlhkost 78%, teplota vnitřního vzduchu 25°C a relativní vlhkost 28%, výsledky z kalkulačního softwaru certifikovaného evropskou společností Eurovent

RECUBOX je možné objednat buď bez tepelné IZOLACE nebo s izolací 30 a 50 mm. Podstatné je, že je izolace hermeticky uzavřena mezi dvěma plášti. Pokud tedy objednáte RECUBOX izolovaný, přibyde Vám kromě izolantu také další 5 mm silný PP plášť.

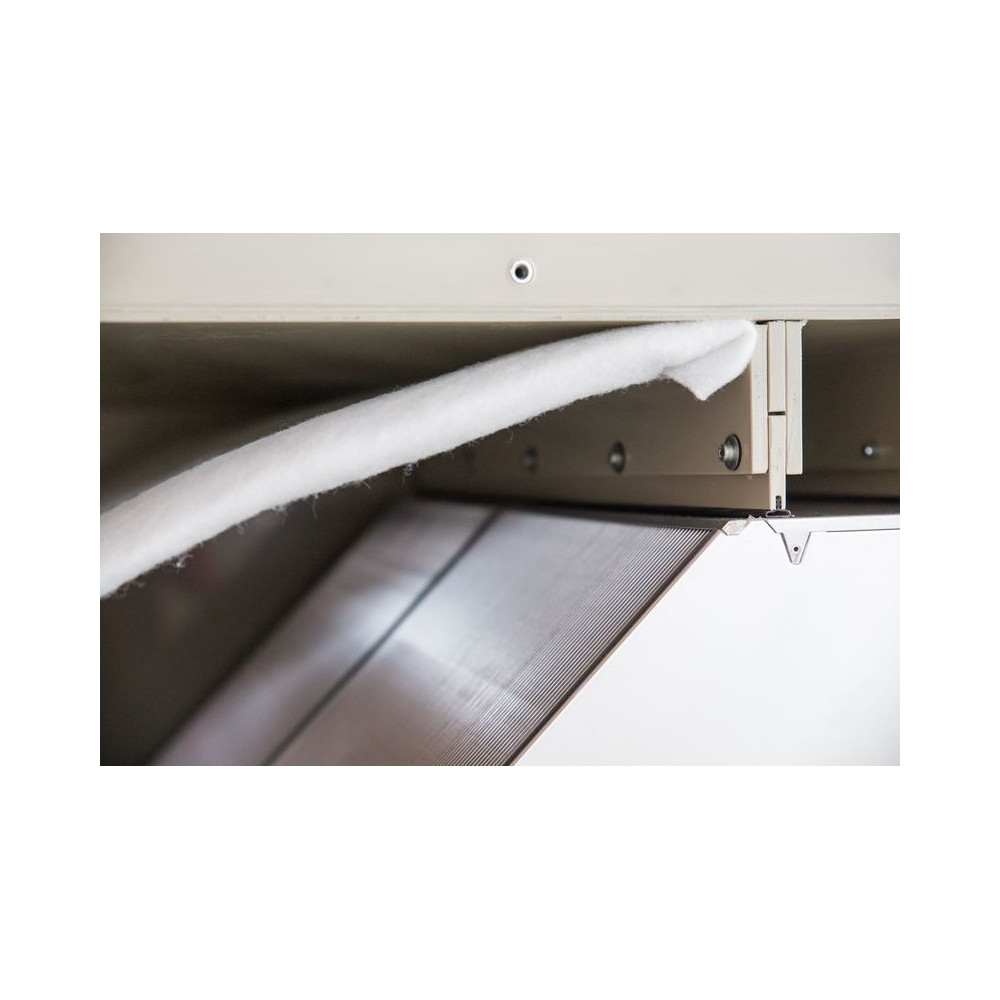

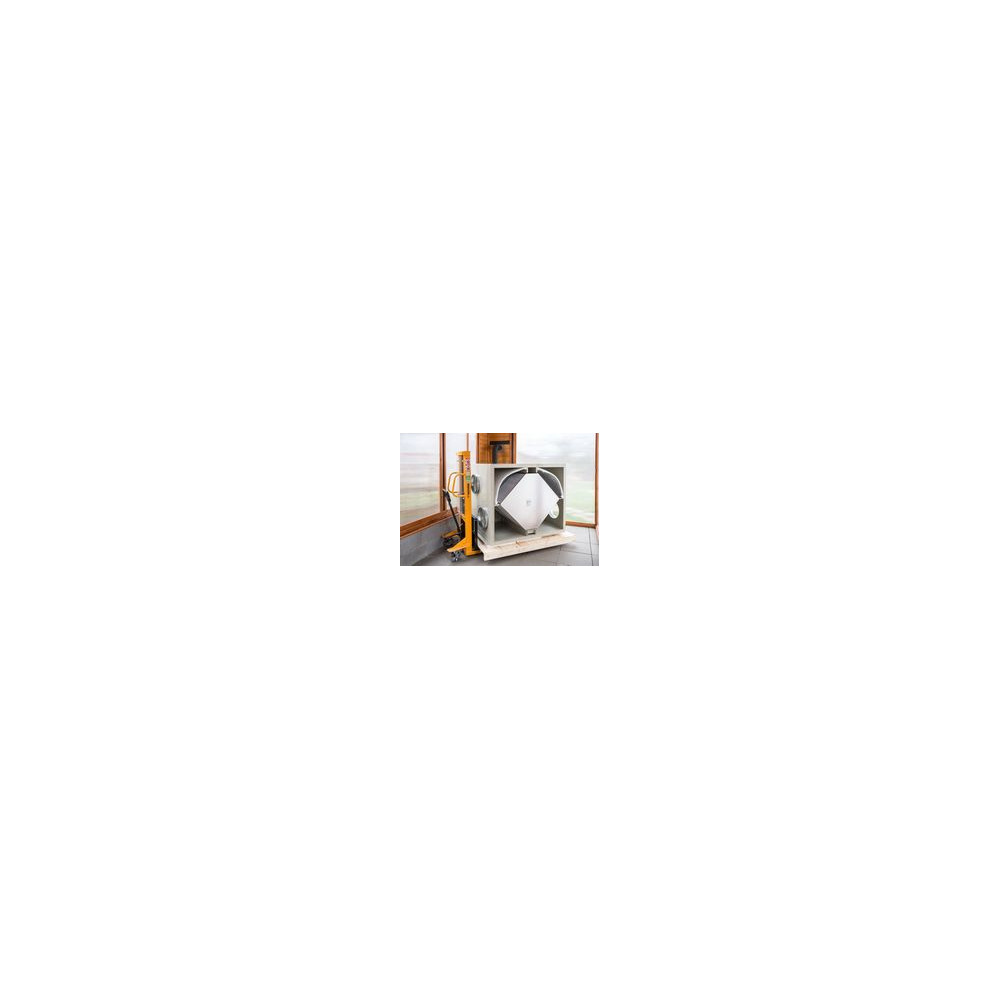

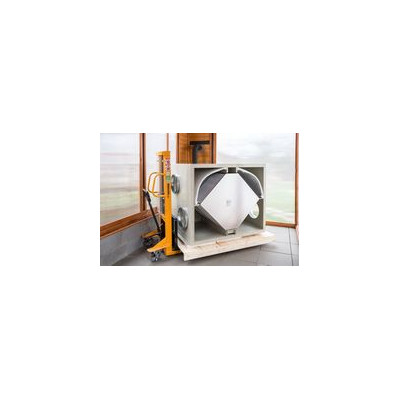

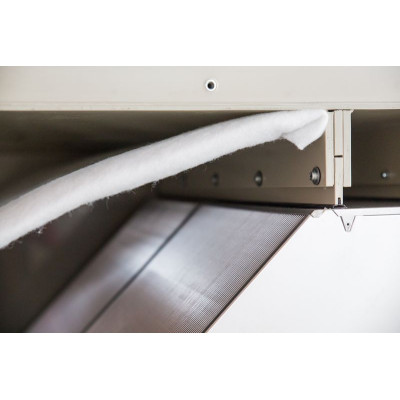

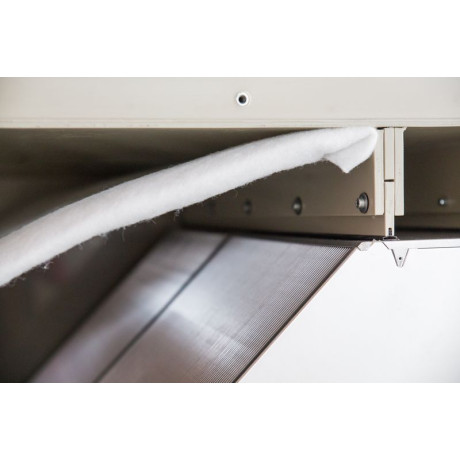

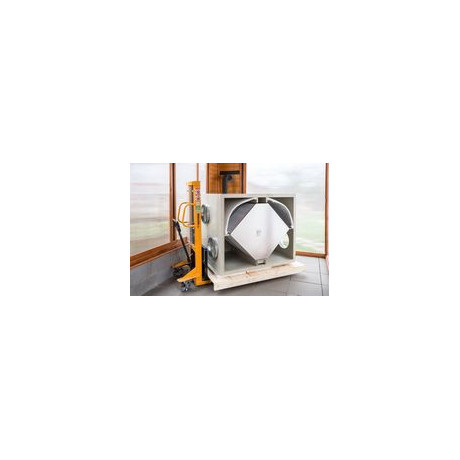

Výměník těchto rozměrů je z RECUBOXu® možné vyjmout zcela jednoduše a to díky promyšlenému způsobu utěsnění rozpěrnými profily.

NÁKRES ZAPOJENÍ RECUBOXU OPEN V RODINNÉM DOMĚ

NÁKRES ZAPOJENÍ S REGULACÍ REX EC A EC VENTILÁTORY

VIDEO PŘEDSTAVENÍ RECUBOXU - BEZ PŘÍSTUPOVÝCH DVÍŘEK:

VARIANTY UMÍSTĚNÍ PŘIPOJOVACÍCH HRDEL - VOLBA V PROCESU OBJEDNÁVKY POHLED NA RECUBOX  Z ČELA A TO OTEVŘENÝMI DVÍŘKY ROZMĚRY JSOU BEZ IZOLACE, TU JE TŘEBA PŘIČÍST - pokud by se rozměry měly výrazně změnit z důvodu větších připojovacích hrdel nebo jiné skutečnosti, budeme Vás po objednání informovat

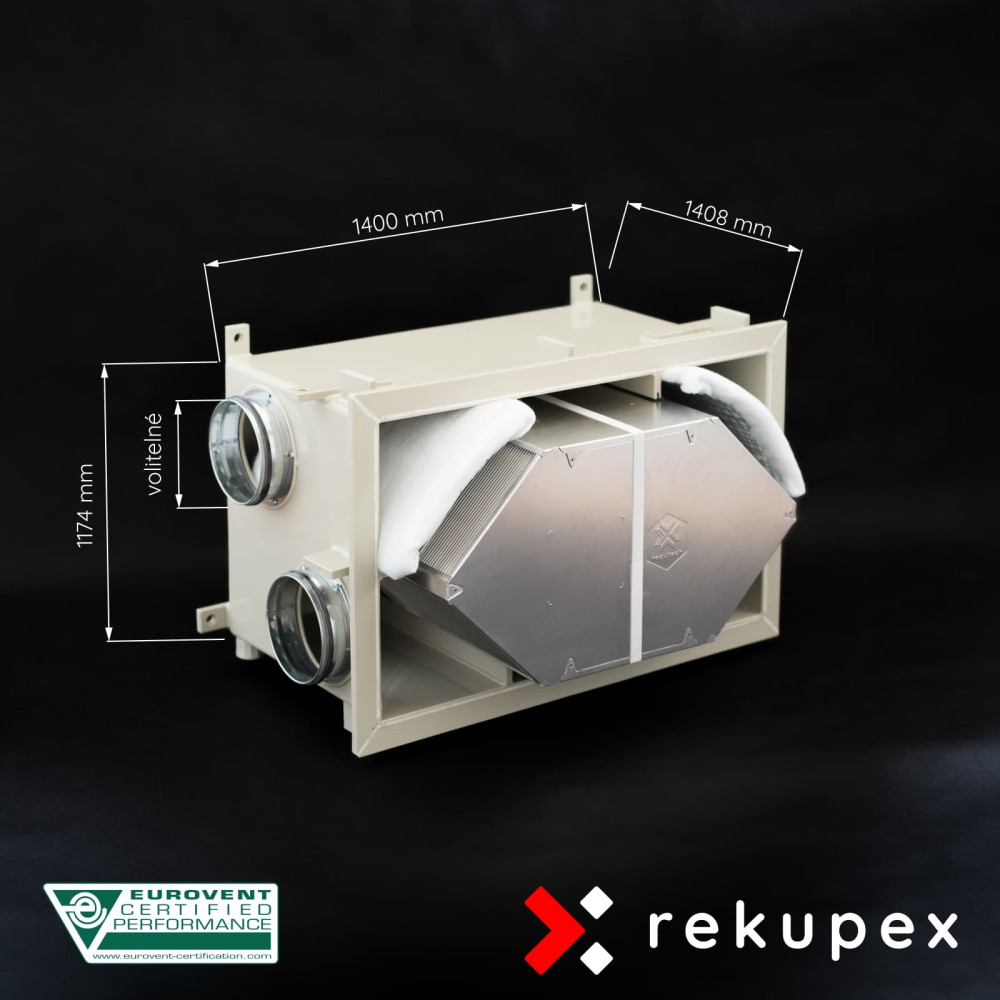

	A01 VÝMĚNÍK NA ŠIROKÉ VANIČCE, 4 HRDLA DO STRAN Rozměr:  1400 (A) x 1174 (B) x 1408 (C) mm - šířka x výška x hloubka Nákres zobrazuje klasické a zrcadlové zapojení (k dispozici u všech RECUBOXů® bez jakékoliv přestavby)
	A02 VÝMĚNÍK NA ŠIROKÉ VANIČCE, 2 HRDLA VZHŮRU, 2 HRDLA DO STRAN Rozměr: 1400 (A) x 1174 (B) x 1408 (C) mm - šířka x výška x hloubka Nákres zobrazuje klasické a zrcadlové zapojení (k dispozici u všech RECUBOXů® bez jakékoliv přestavby)

SERVISNÍ PŘÍSTUP A ROZMĚRY BY-PASSU

SERVISNÍ PŘÍSTUP - rozměr E Před dvířky recuboxu je třeba zajistit minimální prostor odpovídající délce výměníku, aby bylo  možné výměník bez problémů z recuboxu vyjmout. E = C - 60 [mm] INTEGROVANÝ BY-PASS - rozměr F Integrovaný by-pass je umístěn na „za výměníkem” a zvětší recubox o 1/3 hloubky F = 1/3 x C [mm] Ovládání BY-PASS klapky je vyvedeno hřídelí o ⌀ 14 mm pro připojení servo pohonu (min. 2 Nm). BY-PASS je otevřený vpravo.  V základu je na hřídeli instalována páčka pro manuální používání.

CENY JSOU KONEČNÉ VČETNĚ INTEGROVANÉHO VÝMĚNÍKU, VEŠKERÝCH NÁKLADŮ, DANÍ A POPLATKŮ.
