Droge lucht in huis in de winter? Een enthalpiewisselaar kan de oplossing zijn
Droge lucht in huis in de winter? Een enthalpiewisselaar kan de oplossing zijn
In de winter kan ventilatie met warmteterugwinning zeer droge lucht de woning in brengen. Een enthalpiewisselaar kan echter een deel van het vocht uit de afvoerlucht terugwinnen en aan de toevoerlucht overdragen.
Droge binnenlucht is een veelvoorkomend probleem tijdens het stookseizoen. Koude buitenlucht bevat weinig waterdamp en wanneer deze tot kamertemperatuur wordt opgewarmd, daalt de relatieve luchtvochtigheid aanzienlijk.
Een conventionele warmtewisselaar kan de warmte van de afvoerlucht zeer efficiënt overdragen aan de verse toevoerlucht, maar draagt geen vocht over.
Een enthalpiewisselaar draagt daarentegen niet alleen warmte over, maar ook een deel van de waterdamp. Dit helpt om een natuurlijker luchtvochtigheid binnenshuis te behouden, verbetert het wooncomfort en beperkt overmatige uitdroging van de lucht.
Hoe groot kan het verschil zijn? Laten we de concrete technische gegevens van twee RECUTECH-warmtewisselaars onder identieke winterse omstandigheden bekijken.
Waarom is de binnenlucht in de winter droog?
Koude buitenlucht bevat aanzienlijk minder waterdamp dan warme binnenlucht.
Wanneer bijvoorbeeld buitenlucht van −5 °C en 78% relatieve luchtvochtigheid de woning wordt binnengebracht en vervolgens wordt opgewarmd, blijft het waterdampgehalte vrijwel onveranderd, zolang er geen vochtoverdracht plaatsvindt.
De relatieve luchtvochtigheid daalt echter aanzienlijk.
Wat gebeurt er bij conventionele warmteterugwinning?
De buitenlucht komt de warmtewisselaar binnen met een vochtgehalte van ongeveer 2,0 g/kg.
Na passage door de conventionele warmtewisselaar bereikt de lucht in ons rekenvoorbeeld een temperatuur van 19,4 °C, maar bevat nog steeds slechts 2,0 g/kg waterdamp.
De relatieve luchtvochtigheid van de toevoerlucht bedraagt daardoor slechts 14,6%.
Als deze lucht voortdurend de woning wordt ingebracht, kan de luchtvochtigheid in de ruimtes dalen. Het werkelijke resultaat hangt ook af van de hoeveelheid vocht die bewoners produceren tijdens het koken, baden en andere activiteiten.
Hoe werkt een enthalpiewisselaar in de winter?
Een enthalpiewisselaar maakt gebruik van een speciaal membraan dat de overdracht van warmte en een deel van de waterdamp tussen twee gescheiden luchtstromen mogelijk maakt.
In de winter wordt een deel van het vocht uit de warme afvoerlucht overgedragen aan de koude, verse lucht die de woning wordt ingeblazen.
| Warmteoverdracht | Verwarmt de verse buitenlucht met warmte die uit de afvoerlucht wordt teruggewonnen. |
| Vochtoverdracht | Draagt een deel van de waterdamp uit de afvoerlucht over aan de toevoerlucht. |
| Scheiding van de luchtstromen | De toevoer- en afvoerluchtstromen blijven van elkaar gescheiden. |
De opgewarmde verse lucht komt de woning binnen met een hoger waterdampgehalte dan bij gebruik van een conventionele warmtewisselaar.
Vergelijking op basis van concrete technische gegevens
Voor deze modelvergelijking hebben we twee door RECUTECH geproduceerde warmtewisselaars gebruikt:
| RECUTECH RSK+16-500-25 | Conventionele warmtewisselaar zonder vochtterugwinning |
| RECUTECH RFK+16-500-28 | Enthalpiewisselaar |
Beide warmtewisselaars hebben afmetingen van 366 × 366 × 500 mm. De berekeningen zijn gebaseerd op de technische gegevensbladen van de fabrikant, bij identieke inlaatcondities.
Winterse modelomstandigheden
De vergelijking is gebaseerd op een typische wintersituatie met ijskoude buitenlucht en een comfortabele binnentemperatuur.
| Parameter | Buitenlucht ODA | Afvoerlucht ETA |
| Temperatuur | −5 °C | 22 °C |
| Relatieve luchtvochtigheid | 78% RV | 50% RV |
| Vochtgehalte | 2,0 g/kg | 8,2 g/kg |
| Nominaal luchtdebiet | 200 m³/h | |
Resultaten voor de toevoerlucht – SUP
Beide warmtewisselaars verwarmen de binnenkomende buitenlucht efficiënt. Het belangrijkste verschil zit echter in de hoeveelheid waterdamp in de toevoerlucht.
| SUP-parameter | Conventioneel RSK+ | Enthalpisch RFK+ |
| Temperatuur | 19,4 °C | 18,1 °C |
| Relatieve luchtvochtigheid | 14,6% | 48,3% |
| Vochtgehalte | 2,0 g/kg | 6,2 g/kg |
Onder deze omstandigheden levert de enthalpiewisselaar lucht met een vochtgehalte van 6,2 g/kg aan de woning, terwijl de conventionele warmtewisselaar slechts 2,0 g/kg levert.
Het verschil bedraagt 4,2 g/kg waterdamp in het voordeel van de enthalpiewisselaar.
Wat gebeurt er met de uitgaande lucht – EHA?
Het verschil tussen de warmtewisselaars is ook zichtbaar in de parameters van de lucht die de ventilatie-unit verlaat en naar buiten wordt afgevoerd.
| EHA-parameter | Conventioneel RSK+ | Enthalpisch RFK+ |
| Temperatuur | 5,3 °C | 1,5 °C |
| Relatieve luchtvochtigheid | 95,1% | 95,1% |
| Vochtgehalte | 5,2 g/kg | 4,0 g/kg |
| Berekende hoeveelheid condensaat | 0,7 l/h | 0,3 l/h |
De enthalpiewisselaar draagt een deel van de waterdamp uit de afvoerlucht over aan de toevoerlucht. Hierdoor is de naar buiten afgevoerde lucht droger en ontstaat er in deze modelberekening minder condensaat.
De hoeveelheid condensaat is niet gelijk aan de hoeveelheid teruggewonnen waterdamp die aan de toevoerlucht wordt overgedragen. Dit zijn twee verschillende grootheden.

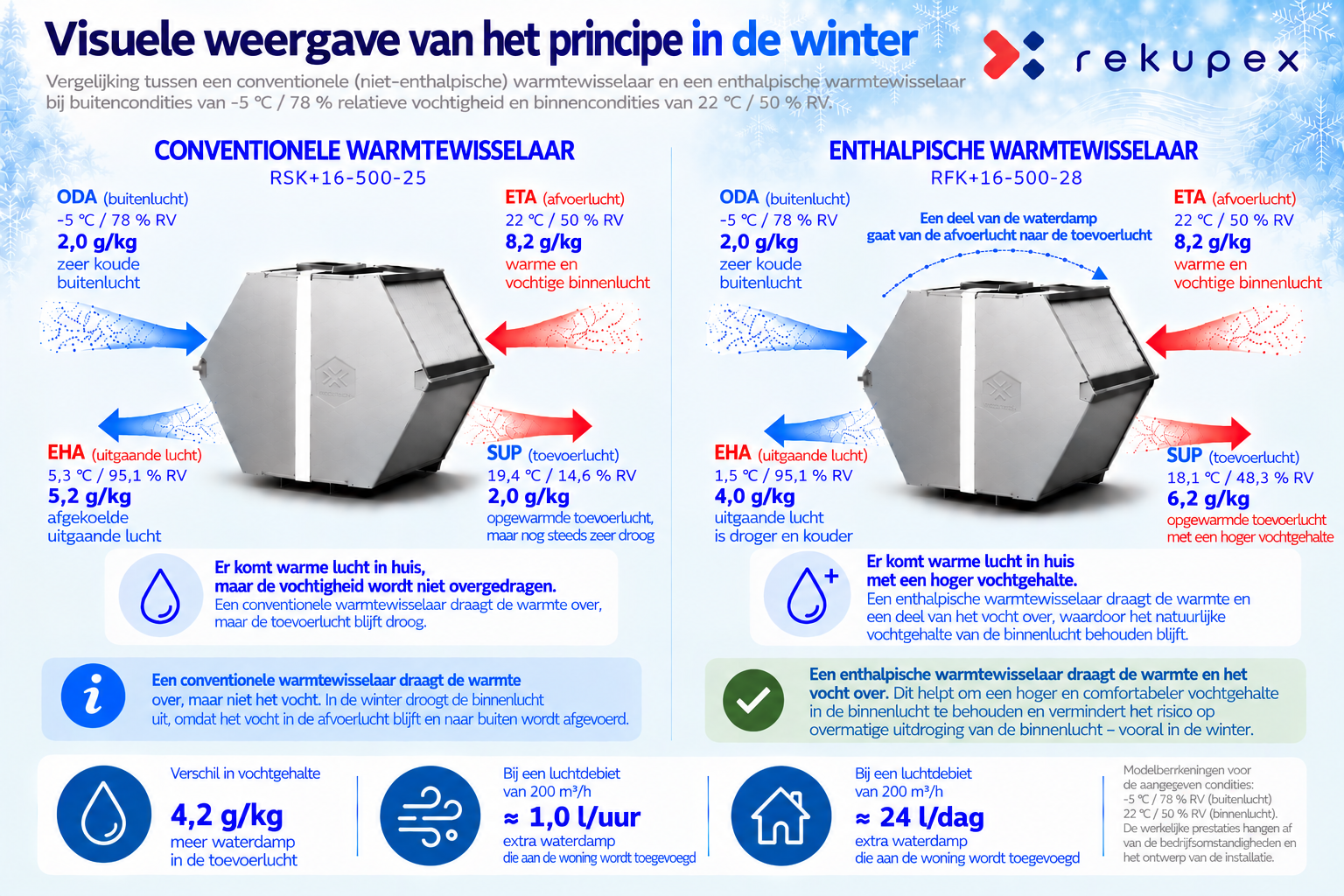

Visuele weergave van het principe in de winter
De onderstaande afbeelding toont duidelijk het verschil tussen een conventionele warmtewisselaar en een enthalpiewisselaar bij identieke inlaatcondities.
Vergelijking van warmte- en vochtoverdracht in de winter
Terwijl een conventionele warmtewisselaar warmte overdraagt, draagt een enthalpiewisselaar zowel warmte als een deel van het vocht over.
Hoeveel vocht kan een enthalpiewisselaar terugwinnen en aan de woning toevoeren?
Op het eerste gezicht lijkt een verschil van 4,2 g/kg misschien klein. Een ventilatie-unit brengt echter voortdurend een grote hoeveelheid lucht de woning in.
Voor deze modelberekening gebruiken we de gegevens uit de technische gegevensbladen van de fabrikant.
Uitgangswaarden:
| Nominaal luchtdebiet | 200 m³/h |
| Massadebiet van de lucht | 240,8 kg/h |
| Vochtgehalte SUP – conventionele warmtewisselaar | 2,0 g/kg |
| Vochtgehalte SUP – enthalpiewisselaar | 6,2 g/kg |
| Verschil in vochtgehalte | 4,2 g/kg |
Berekening per uur:
240,8 × 4,2 = 1 011,36 g/h
Dit komt overeen met ongeveer 1,01 liter water in de vorm van waterdamp per uur.
Berekening over 24 uur:
1,01136 × 24 = 24,27 l/dag
Resultaat van de modelvergelijking:
≈ 1,0 l/uur
Meer waterdamp in de toevoerlucht.
≈ 24 l/dag
Meer waterdamp die bij continu gebruik aan de woning wordt toegevoerd.
Dit is een modelvergelijking onder vastgestelde omstandigheden. De waarde geeft het verschil weer in de hoeveelheid waterdamp die aan de woning wordt toegevoerd ten opzichte van een conventionele warmtewisselaar, en niet de hoeveelheid vloeibaar water of een gegarandeerde stijging van de luchtvochtigheid in de ruimtes. De werkelijke vochtoverdracht hangt af van de bedrijfsomstandigheden, het luchtdebiet en de hoeveelheid vocht die in de afvoerlucht beschikbaar is.
De belangrijkste voordelen van een enthalpiewisselaar in de winter
| Minder uitdroging van de lucht | Brengt een deel van het vocht uit de afvoerlucht terug in de woning. |
| Hoger wooncomfort | Helpt een comfortabelere luchtvochtigheid tijdens het stookseizoen te behouden. |
| Warmteterugwinning | Gebruikt de warmte uit de afvoerlucht om de binnenkomende verse lucht op te warmen. |
| Overdracht van waterdamp | Het speciale membraan maakt de overdracht van een deel van het vocht tussen de luchtstromen mogelijk. |
| Minder condensaatvorming | In het rekenvoorbeeld ontstaat minder condensaat dan bij een conventionele warmtewisselaar. |
Is een enthalpiewisselaar compatibel met uw ventilatie-unit?
Een enthalpiewisselaar is niet uitsluitend bedoeld voor nieuwe ventilatie-units. In veel bestaande installaties kan de conventionele warmtewisselaar worden vervangen door een compatibele enthalpiewisselaar.
Ons assortiment omvat enthalpiewisselaars voor talrijke ventilatie-units van verschillende fabrikanten.
Kies een compatibele enthalpiewisselaar voor uw toestel:
VIND EEN ENTHALPIEWISSELAAR VOOR UW TOESTEL →
Kunt u uw ventilatie-unit niet vinden?
Wij helpen u graag bij het kiezen van de juiste warmtewisselaar. Stuur ons de naam van de fabrikant en het exacte model van uw ventilatie-unit en voeg indien mogelijk een foto of de afmetingen van de oorspronkelijke warmtewisselaar toe.
Neem contact met ons op: info@rekupex.cz
Samenvatting: warmteterugwinning hoeft geen droge lucht te betekenen
Een conventionele warmtewisselaar kan warmte zeer efficiënt terugwinnen, maar draagt geen vocht over. Daardoor kan deze in de winter opgewarmde lucht met een zeer lage relatieve luchtvochtigheid de woning in brengen.
Een enthalpiewisselaar draagt niet alleen warmte over, maar ook een deel van de waterdamp uit de afvoerlucht aan de toevoerlucht.
In onze modelvergelijking, bij een buitentemperatuur van −5 °C, een binnentemperatuur van 22 °C en een relatieve luchtvochtigheid van 50%, brengt de enthalpiewisselaar ongeveer 4,2 g/kg meer waterdamp de woning in dan de conventionele warmtewisselaar.
Bij een nominaal luchtdebiet van 200 m³/h komt dit overeen met ongeveer 24 liter extra water per dag in de vorm van waterdamp in de toevoerlucht.
Een enthalpiewisselaar biedt daarmee een effectieve oplossing om overmatige uitdroging van de binnenlucht in de winter te beperken, terwijl comfortabele ventilatie met warmteterugwinning behouden blijft.
