RECUBOX® X-POOL HRV 2000 – Chemiškai atsparus šilumos atgavimo įrenginys baseinams ir agresyviai aplinkai
Visiškai plastikinė RECUBOX® versija
Chemiškai atsparus RECUBOX® tinka baseinams ir chemijos pramonei
Absoliutus atsparumas chlorui
Našumas nuo 0 iki 2000 m3/h.
RECUBOX® X-POOL
RECUBOX® X-POOL yra aukščiausios klasės chemiškai atsparus rekuperacijos įrenginys, skirtas visapusiškam oro vėdinimui baseinuose, sveikatingumo centruose, saunose, laboratorijose ir kitose pramoninėse patalpose, kuriose yra didelė drėgmė arba naudojamos šiek tiek agresyvios cheminės medžiagos.
Kodėl verta rinktis RECUBOX® X-POOL
- Didelis cheminis atsparumas baseinų ir korozinei aplinkai
- Tvirta suvirinta konstrukcija be varžtų, kniedžių ir klijų
- Lengvas valymas ir aukštas higienos standartas
- Paprastas montavimas ir lengva priežiūra
- Didelis variantų pasirinkimas ir lankstus prijungimo atvamzdžių išdėstymas
- Ilgas tarnavimo laikas net ir sudėtingomis eksploatavimo sąlygomis
Konstrukcija ir medžiagų dizainas
Visas įrenginio korpusas, flanšai, filtrų rėmas, laikikliai ir kiti išoriniai komponentai pagaminti iš aukštos kokybės polipropileno (PP). Konstrukcija sukurta be nereikalingų metalinių dalių, sutelkiant dėmesį į maksimalų patvarumą agresyvioje aplinkoje.
Įrenginio medžiaga yra itin atspari:
- chlorui ir ozonui baseinų eksploatavimo metu,
- rūgštims ir šarmams,
- tirpikliams, alkoholiui ir lakiesiems organiniams junginiams (LOJ),
- druskos rūkui ir korozinei drėgmei.
Konstrukcijoje naudojama 100 % suvirintų jungčių technologija. Tai reiškia jokių klijuotų jungčių, jokių klijuojamų sandariklių ir minimalią nuotėkio riziką. Visi svarbūs sandarinimo elementai yra išspręsti mechaniškai ir yra lengvai keičiami.
Lygios higieninės sienelės leidžia lengvai valyti ir prižiūrėti. Įrenginys sukurtas taip, kad reikalautų labai mažai priežiūros ir kartu užtikrintų aukštą higienos standartą.
Dėl savo tvirtos konstrukcijos, aukštos kokybės ir maksimalaus higieninio saugumo mūsų RECUBOX® įrenginiai yra daugelio CTU (ČVUT) projektų dalis, įskaitant unikalią S.A.W.E.R. sistemą, kurią UCEEB kuria geriamajam vandeniui išgauti iš oro.
Šilumokaitis – RECUTECH EPOXY konstrukcija
Įrenginyje sumontuotas epoksidine danga padengtas šilumokaitis, tinkamas naudoti agresyvesnėje ir korozinėje aplinkoje.
- Atsparumas korozijai pagal ASTM B117, patikrintas druskos kameroje (NaCl 5 % / 35 °C) iki 1 000 valandų
- Didelis atsparumas tirpikliams – pavyzdžiui, trichloretilenui ir tetrachloretilenui
- Techniniai parametrai atitinka aliuminio priešsrovinius šilumokaičius be epoksidinės dangos
Montavimas ir priežiūra
- Ventiliatoriai nėra įrenginio dalis – jie montuojami tiesiai į vėdinimo ortakius, taip sutaupant vietos techninėje patalpoje.
- Prireikus ventiliatorius galima greitai pakeisti neardant paties RECUBOX® įrenginio.
- Įrenginys suprojektuotas taip, kad būtų lengvas priėjimas aptarnavimui ir paprasta priežiūra.
Geresnis pasirinkimas nei nerūdijančio plieno rekuperacija
Dėl polipropileno savybių RECUBOX® X-POOL yra labai patraukli alternatyva nerūdijančio plieno sprendimams. Agresyvioje cheminėje aplinkoje net ir nerūdijantis plienas ilgainiui gali koroduoti, o aukštos kokybės PP konstrukcija ilgą laiką išlaiko savo stabilumą ir sandarumą.
Puikus pasirinkimas:
- Baseinai, vandens parkai, SPA centrai ir pirtys – aplinka su chloru ir didele drėgmė
- Laboratorijos ir traukos spintos – šilumos atgavimas vidutiniškai agresyvioje cheminėje aplinkoje
- Chemijos gamyklos ir sandėliai, įskaitant degalines
- Dažymo, galvanizavimo dirbtuvės ir valyklos su koroziniais garais
- Žemės ūkio objektai – pavyzdžiui, aplinka su amoniaku arba siloso dujomis
- Gamybiniai ir technologiniai konteineriai korozinėje ir drėgnoje aplinkoje
Pagrindiniai RECUBOX® įrenginių privalumai
 |
Lengvas šilumokaičio išėmimas Šilumokaitį iš įrenginio galima išimti labai lengvai ir greitai, tiesiog vienu judesiu. |
 |
Maksimali higiena Lygios sienelės ir sertifikuoti RECUTECH šilumokaičiai (ILH Berlin) užtikrina aukščiausius higienos standartus. Tiek įrenginį, tiek šilumokaitį galima kruopščiai išvalyti. |
 |
Mechaninis sandarinimas be klijų Šilumokaitis sandarinamas griovelyje nenaudojant klijų ar juostų, kurios laikui bėgant degraduoja. Sandariklį prireikus lengva pakeisti. |
 |
Be varžtų, kniedžių ir klijų „RECUBOX®“ pagamintas iš vienos medžiagos naudojant suvirinimo karštomis dujomis technologiją. Rezultatas – visiškai sandarios jungtys be senėjimo sukeltos degradacijos. |
 |
Platus dydžių pasirinkimas Dėl didelio dydžių asortimento galime suprojektuoti tinkamą įrenginį net ir riboto ploto erdvėse. |
 |
Suderinamumas su RECUTECH „RECUBOX® X-POOL“ įrenginiai sukurti visai RECUTECH EPOXY šilumokaičių linijai, sertifikuotai EUROVENT organizacijos. |
 |
Platus galios diapazonas RECUBOX® įrenginiai tinka tiek mažoms instaliacijoms, tiek dideliems technologiniams objektams. |
 |
Maksimalus lankstumas Atvamzdžių vietą galima sukonfigūruoti labai įvairiai, priklausomai nuo konkretaus poreikio. |
 |
Veidrodinis išpildymas Visi variantai galimi ir veidrodinio išpildymo. Kondensato nuvedimas sprendžiamas 1/2" sriegine jungtimi dviejose padėtyse. |
Kiti praktiniai privalumai
Lengvas montavimas dėl paruoštų montavimo angų sriegiuotiems strypams.
Didelio ploto filtrai leidžia naudoti bet kokią filtravimo terpę. Standartinėje versijoje įrenginyje montuojama M5 klasės filtravimo terpė.
Apėjimas (By-pass) galimas kaip atskira dalis arba integruota versija su galimybe valdyti servopavara.
Slėgio nuostolių grafikas
Slėgio nuostolių PD [Pa] priklausomybės nuo tūrio srauto AV [m³/h] grafikas – šilumokaitis REK+81-500-26 EPOXY
Vidaus ir lauko oro santykis 1:1, lauko oro temperatūra 1°C / 78% drėgmė, vidaus oro temperatūra 25°C / 28% drėgmė. Rezultatai sertifikuoti „Eurovent“.
Efektyvumo grafikas
Efektyvumo EFF [%] priklausomybės nuo tūrio srauto AV [m³/h] grafikas – šilumokaitis REK+81-500-26 EPOXY
Vidaus ir lauko oro santykis 1:1, lauko oro temperatūra 1°C / 78% drėgmė, vidaus oro temperatūra 25°C / 28% drėgmė. Rezultatai sertifikuoti „Eurovent“.
Prijungimo atvamzdžių išdėstymo variantai
Pasirinkimas atliekamas užsakymo metu.

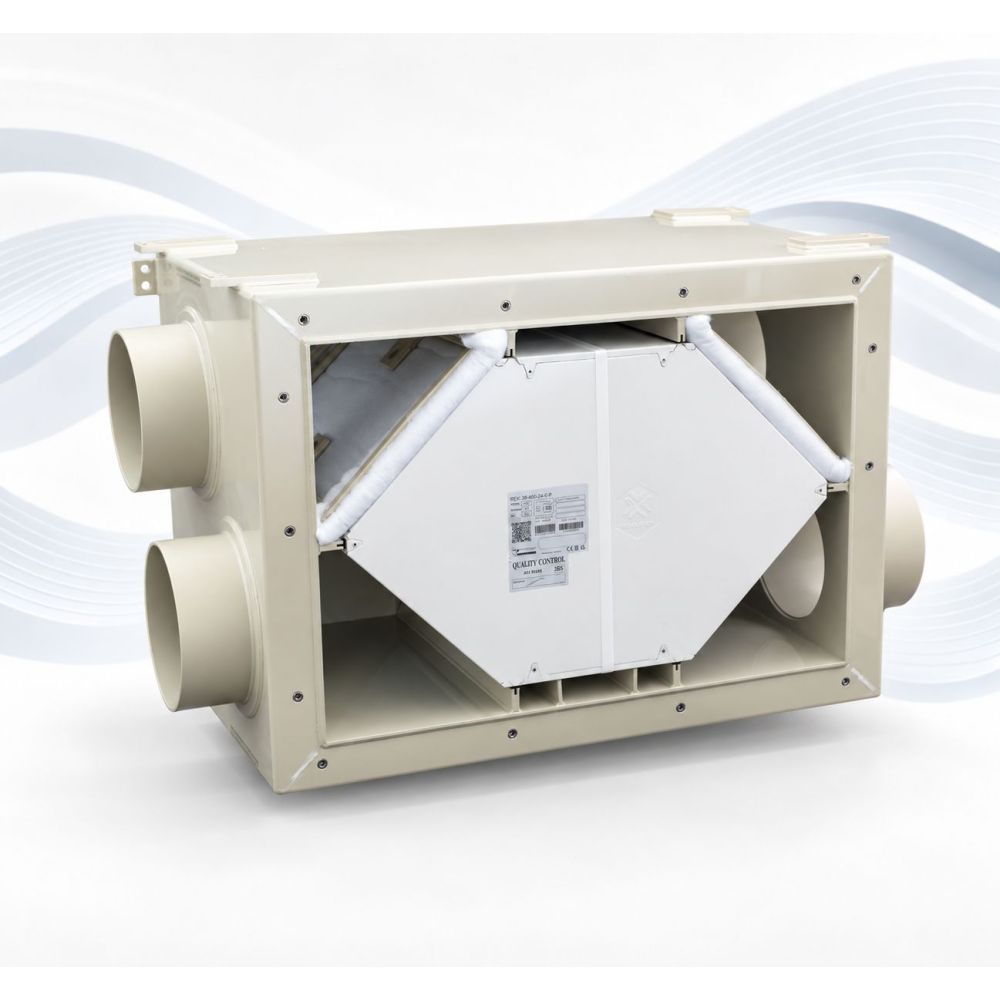

RECUBOX® vaizdas iš priekio atidarius dureles.
Nurodyti matmenys taikomi versijai su 50 mm izoliacija ir dviguba sienele. Jei matmenys reikšmingai pasikeistų, pavyzdžiui, dėl didesnių prijungimo antgalių ar kitų techninių pakeitimų, informuosime jus po užsakymo pateikimo.
 |
A01 Platus korpusas, 4 atvamzdžiai šonuose Matmenys: 1365 (A) × 1140 (B) × 699 (C) mm (plotis × aukštis × gylis) Brėžinyje pavaizduotas klasikinis ir veidrodinis prijungimas. |
 |
B01 Siauras korpusas, 4 atvamzdžiai šonuose Matmenys: 1365 (B) × 1140 (A) × 699 (C) mm (aukštis × plotis × gylis) |
 |
A02 Platus korpusas, 2 atvamzdžiai viršuje, 2 šonuose Matmenys: 1365 (A) × 1140 (B) × 699 (C) mm |
 |
B02 Siauras korpusas, 2 atvamzdžiai viršuje, 2 šonuose Matmenys: 1365 (B) × 1140 (A) × 699 (C) mm |
Aptarnavimo prieiga ir apėjimo (by-pass) matmenys
 |
Aptarnavimo prieiga – matmuo E Priešais RECUBOX® dureles būtina palikti bent šilumokaičio ilgį atitinkantį tarpą, kad būtų galima patogiai jį ištraukti. E = C - 60 [mm] Integruotas apėjimas (by-pass) – matmuo F Integruotas apėjimas yra už šilumokaičio ir padidina įrenginio gylį maždaug vienu trečdaliu. F = 1/3 × C [mm] Apėjimo sklendės valdymas gali būti užtikrintas paprastai sumontuojant bet kokią servopavarą ant 12 × 12 mm kvadrato. Apėjimas atidaro šviežio oro apėjimo kelią už šilumokaičio ir tuo pačiu uždaro kelią per patį šilumokaitį. Mechanizmas pagamintas kaip lamelinė sistema iš cinkuotos skardos. Kadangi jis yra šviežio oro pusėje, paprastai nėra veikiamas agresyvių cheminių priemaišų iš ištraukiamo oro. |
Charakteristikos
- EUROVENT sertifikatas:
- Jā
- Medžiaga
- SIMONA AlphaPLUS - POLYPROPYLEN
- Darbinė temperatūra [°C]
- -20 .. +80
- Kilmės šalis
- CZ
Kokius ortakius pasirinkti baseino vėdinimui?
Oro paskirstymo sistemos medžiagos pasirinkimas baseinui yra toks pat svarbus kaip ir pati šilumos grąžinimo sistema. Agresyvi aplinka su chloru kartu su didele drėgme per kelis mėnesius gali sunaikinti netinkamai parinktus ortakius.
Kodėl reikia vengti aliuminio ir pigių „flexi“ žarnų?
Dažniausiai naudojamos lanksčios aliuminio žarnos (vadinamos Alu-flexi, Sono-flexi) baseinų salėms yra visiškai netinkamos. Chloro garai sukelia greitą aliuminio oksidaciją, kuri pasireiškia balto miltelio susidarymu ir vėliau ortakio sienelės prakiurimu.
Dėmesio nesandarumams: Vos tik ortakiuose atsiranda korozija, sistema praranda slėgio pusiausvyrą, didėja drėgmė pastato konstrukcijoje ir kyla pelėsio atsiradimo rizika aplink nesandarias vietas.
Rekomenduojamos medžiagos RECUBOX® X-POOL
Siekiant užtikrinti ilgalaikį patikimą baseino vėdinimo darbą, rekomenduojame naudoti medžiagas, kurios natūraliai yra atsparios korozijai:
| Plastikiniai ortakiai (PVC / PP) | Idealus pasirinkimas baseinams. Lygūs plastikiniai ortakiai yra 100% atsparūs chlorui ir drėgmei bei pasižymi minimaliais slėgio nuostoliais. |
| Nerūdijančio plieno ortakiai | Premium sprendimas su itin dideliu mechaniniu atsparumu. Tinka dizaino atviriems ortakiams salės viduje. |
| Izoliuoti EPE ortakiai | Puikiai tinka trasoms per nešildomas patalpas. Putų polietilenas nesugeria drėgmės ir yra chemiškai inertiškas. |
Svarbu: nuolydis ir kondensato nuvedimas
Gravitacija dirba jūsų naudai:
Visi horizontalūs ortakių ruožai turi būti įrengti su nuolydžiu link RECUBOX® įrenginio (minimalus nuolydis 1–2 %). Kadangi RECUBOX® yra įrengtas žemiausiame taške, visas kondensatas su chloro junginiais tolygiai nuteka į šilumokaitį, o iš ten tiesiai į kanalizaciją. Taip išvengsite „kišenių“ su stovinčiu vandeniu ortakiuose.
Praktinis patarimas: Jei kai kuriose vietose būtina naudoti lanksčius ortakius (pavyzdžiui, prijungiant atvamzdžius), rinkitės tik plastikines lanksčias žarnas arba žarnas su chemikalams atspariu vidiniu sluoksniu. Taip išvengsite brangių remontų pakabinamose lubose ateityje.
Pastaba: Tinkamas ortakių medžiagos pasirinkimas yra labai svarbus siekiant išlaikyti 12 metų garantiją RECUBOX® įrenginio korpuso sandarumui. Netinkami ortakiai gali neigiamai paveikti visos sistemos higieną.
