Izmjenjivač topline RX 07/600 (protustrujni rekuperator vrućeg zraka za povrat zraka)

RX i RX-P su moderni protustrujni izmjenjivači s rebrima izrađenim od izdržljivog aluminija i plastike. Protustrujni izmjenjivač je nasljednik manjeg

učinkovit križni izmjenjivač. Protustrujni izmjenjivač ne prenosi vlagu ni mirise. Njegova učinkovitost prelazi 95%.
Zahvaljujući tim svojstvima, zajedno s provjerenom nepropusnošću svakog proizvedenog komada, pronalazi svoju primjenu i u jedinicama za povrat topline pasivnih kuća i u industrijskim primjenama.

• Učinkovitost do preko 95%
• Izvrsna vrijednost za novac
• Najbolja ravnoteža između gubitka tlaka i učinkovitosti
• Posebno razvijena geometrija rebara za optimalna svojstva prijenosa topline
• 100% ispitivanje curenja
• Tehnologija dvostrukog šava za cijelu liniju proizvoda = najbolja nepropusnost na tržištu
• Duljine svih veličina do 950 mm (u jednom komadu)

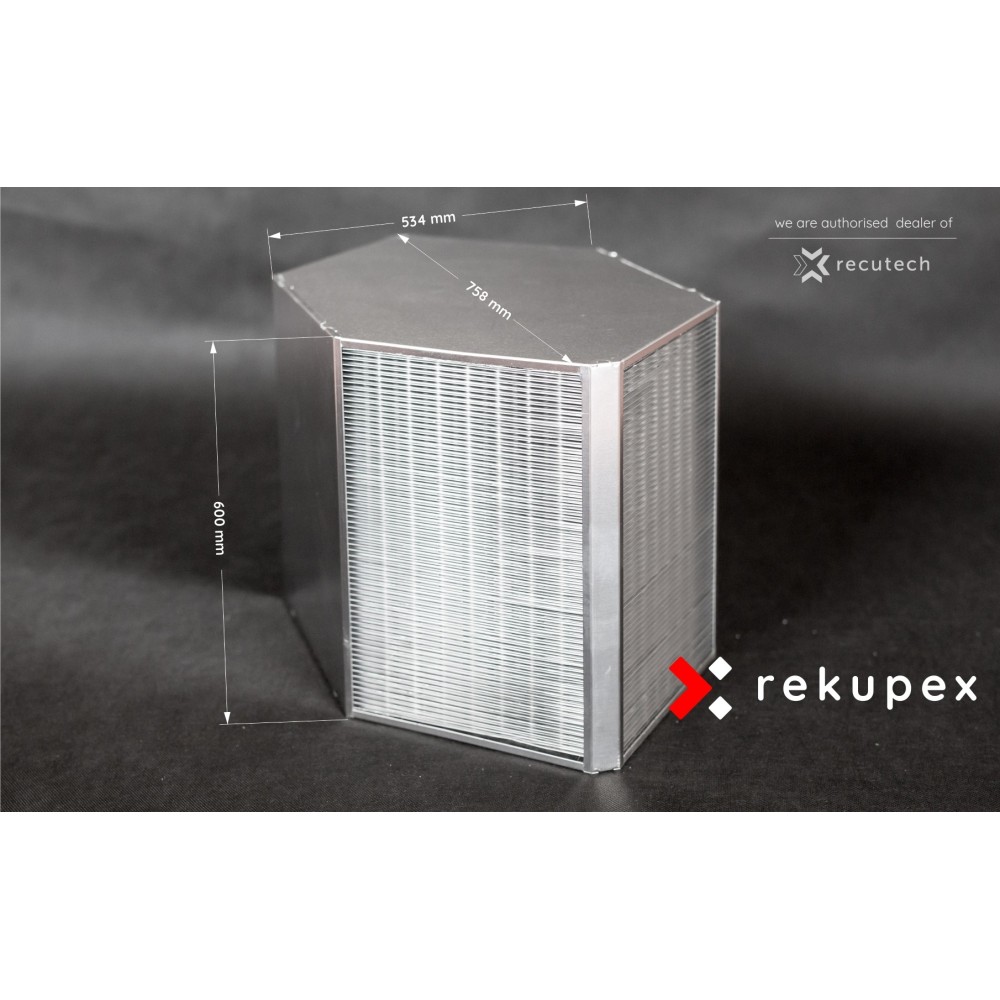

• Dimenzije: 758 x 534 x 600 mm
• Težina: 20,95 kg
• Materijal: aluminij
• Certifikati Eurovent, ILH, TÜV, EAC, QMS, OHMS, EMS

• Protok 370 m3/sat - Učinkovitost 94,9% - Frontalna brzina 0,5 m/s - Gubitak tlaka - ulaz - 21,4 Pa, izlaz - 31,6 Pa
• Protok 1200m3/sat - Učinkovitost 94,8% - Frontalna brzina 1,5 m/s - Pad tlaka - ulaz - 108,5 Pa, izlaz - 161,4 Pa
• Protok 2050 m3/sat - Učinkovitost 94,5% - Frontalna brzina 2,5 m/s - Pad tlaka - ulaz - 240,9 Pa, izlaz - 362,6 Pa

  Na zahtjev, poslat ćemo vam potpune parametre izmjenjivača i rezultirajuće vrijednosti putem e-pošte u obliku parametarskih listova u .pdf formatu, pod vašim željenim uvjetima (vlažnost, temperatura, protok zraka).

Učinkovitost RX protustrujnih izmjenjivača

Grafikon gubitka tlaka - PD [Pa] u odnosu na volumni protok AV [m3/h] - izmjenjivač RX 07/600

Parametri za prosječno zimsko razdoblje u Češkoj Republici

omjer unutarnjeg i vanjskog zraka 1:1, vanjska temperatura zraka 1°C i relativna vlažnost 78%, unutarnja temperatura zraka 25°C i relativna vlažnost 28%, rezultati iz softvera za izračun certificiranog od strane europske tvrtke Eurovent

Grafikon ovisnosti učinkovitosti EFF [%] o volumnom protoku AV [m3/h] - izmjenjivač RX 07/600

Parametri za prosječno zimsko razdoblje u Češkoj Republici

omjer unutarnjeg i vanjskog zraka 1:1, vanjska temperatura zraka 1°C i relativna vlažnost 78%, unutarnja temperaturatemperatura zraka 25°C i relativna vlažnost 28%, rezultati su dobiveni iz softvera za izračun certificiranog od strane europske tvrtke Eurovent

Izmjenjivač topline može se ugraditi u bilo koji položaj u jedinici (ormar, kutija).

	Instalacija na usku ladicu. Preporučeni nagib od 3° prema izlazu otpadne topline za dobru drenažu kondenzata.
	Instalacija na prednjoj površini Preporučeni nagib od 5° prema izlazu otpadne topline za dobru drenažu kondenzata.
	Instalacija na usku ladicu Ovaj položaj je moguć samo ako cijela težina izmjenjivača ne leži na uskom pladnju.

Zahvaljujući preciznoj obradi dimenzija izmjenjivača, njihovom međusobnom kombinacijom moguće je povećati učinkovitost i maks. protok zraka.

Rebra cijelog asortimana izmjenjivača topline RX opremljena su tehnologijom dvostruke prirubnice, postižući najbolju nepropusnost na tržištu.

Kako bismo što brže odgovorili na vaše narudžbe, najpopularnije izmjenjivače držimo na zalihi u većim količinama.

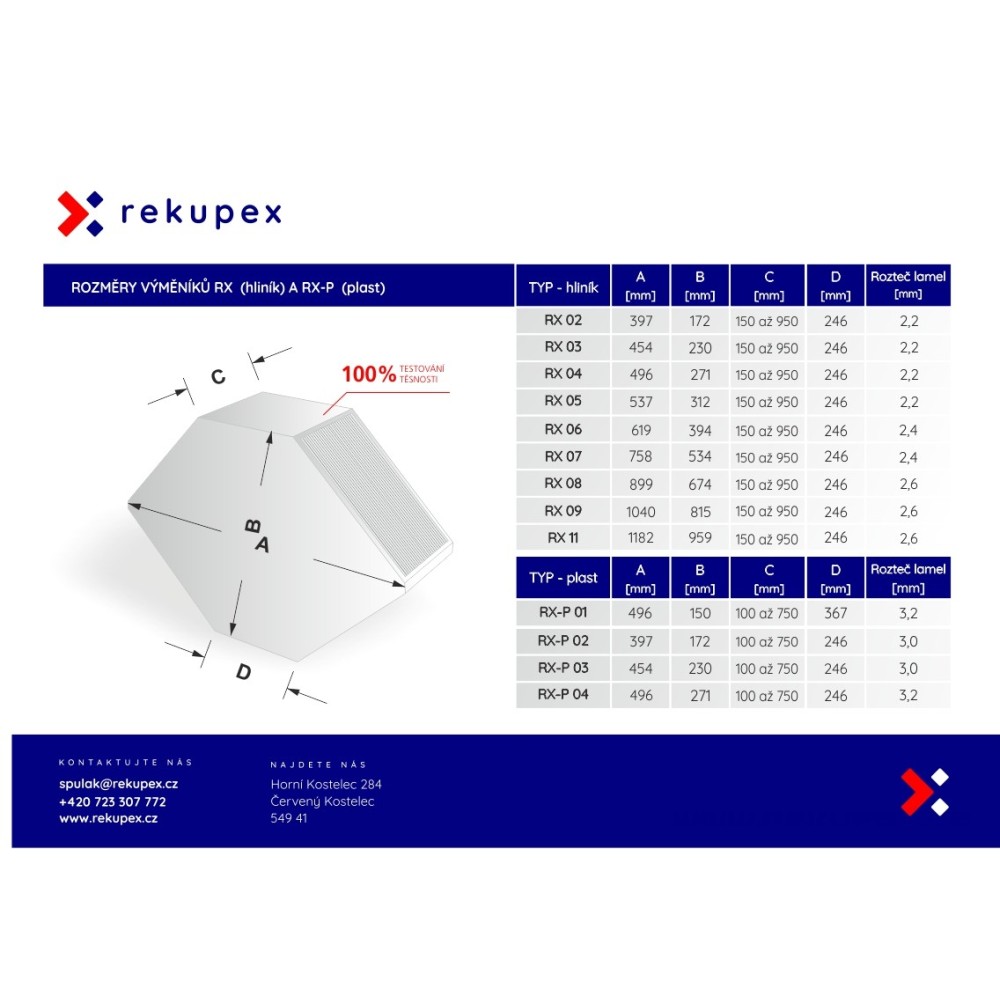

Ako ne odaberete iz naše ponude u e-trgovini, nema problema da vam odredimo cijenu bilo koje mjenjačnice prema donjoj tablici.
