Enthalpic RECUBOX® 360 VENT-READY – compatible avec les ventilateurs EC à débit constant

Enthalpic RECUBOX® 360 VENT-READY – la base d'une récupération de chaleur de haute technologie

Les boîtiers RECUBOXES® sont entièrement fabriqués en République tchèque , en tant que produits sur mesure basés sur des spécifications précises fournies par nos clients.
La haute qualité est garantie par l'utilisation de matériaux de la plus haute qualité provenant du fabricant allemand SIMONA AG, associés à une fabrication sur des équipements suisses Leister AG .

Technologie et performance

RECUBOX® 360 VENT-READY est une base totalement unique, indestructible et hygiéniquement propre pour l'unité de récupération de chaleur , fabriquée en polypropylène avec des parois 100% lisses à l'intérieur et à l'extérieur .
L'armoire est structurellement préparée pour l'installation de ventilateurs AFL EC CONSTANT FLOW qui, grâce à une régulation intelligente, maintiennent un débit constant et un équilibre de pression de l'ensemble du système.

Grâce à leur efficacité exceptionnelle, le système peut fournir jusqu'à 360 m³/h même à une pression externe de 400 Pa (après déduction des pertes de l'échangeur et du boîtier).

À l'intérieur du RECUBOX® se trouve un échangeur d'enthalpie qui transfère non seulement la chaleur mais aussi l'humidité.
L'échangeur est délibérément surdimensionné afin de minimiser les pertes de pression , ce qui garantit un fonctionnement silencieux et économique.

Choisissez parmi deux types d'échangeurs :

• AXT-LB 366-196-366-H400-2.5 - échangeur d'enthalpie du fabricant AIRWOODS (excellent rapport qualité/prix)
  📄 Fiche technique à télécharger 📄 Catalogue du fabricant

• RECUTECH RFK+16-400-28 – l'échangeur d'enthalpie le plus moderne avec le matériau révolutionnaire METALPIC
  📄 Fiche technique à télécharger

Installation facile

Les ventilateurs peuvent être installés en 15 minutes seulement – il suffit de les insérer dans le trou prévu à cet effet et de serrer quatre vis.
Toutes les sorties et les drains de condensats sont conçus de manière symétrique , vous ne choisissez donc que le sens de montage lors de l'installation .

RECUBOX® peut bien sûr également être utilisé avec des ventilateurs externes de votre choix.

Réglementation et gestion

La régulation, comme pour tous les ventilateurs EC, est assez simple : elle s'effectue à l'aide d'un signal CC de 0 à 10 V.
Cette méthode de contrôle permet de contrôler facilement soit :

• régulateur manuel ,

• avec régulation intelligente RekupeX REX EC , ou

• par connexion directe à un système domotique (par exemple Loxone) - sans avoir besoin d'aucun lien intermédiaire .

L'unité enthalpique RECUBOX® 360 VENT-READY est fournie sous forme d'armoire séparée sans ventilateurs ni commandes.
Les photos peuvent présenter une configuration illustrative .

" frameborder="0">

Grâce à leur construction robuste, leur qualité supérieure et leur sécurité hygiénique maximale, nos RECUBOXES font partie de plusieurs projets de la CTU , notamment le système unique SAWER , que l'UCEEB développe pour obtenir de l'eau potable à partir de l'air.

RECUBOX peut être commandé soit sans isolation thermique, soit avec une isolation de 30 et 50 mm. Il est essentiel que l'isolation soit hermétiquement scellée entre deux parois. Ainsi, si vous commandez un RECUBOX isolé, vous recevrez, en plus de l'isolation, une paroi supplémentaire en polypropylène de 5 mm d'épaisseur.

EXEMPLE DE RACCORDEMENT D'UN SYSTÈME RECUBOX® VENT-READY À UNE COMMANDE À L'AIDE DU RÉGULATEUR REX-EC DANS UNE MAISON FAMILIALE :

PRÉSENTATION VIDÉO DE RECUBOX REKUPEX :

erreur noopener">

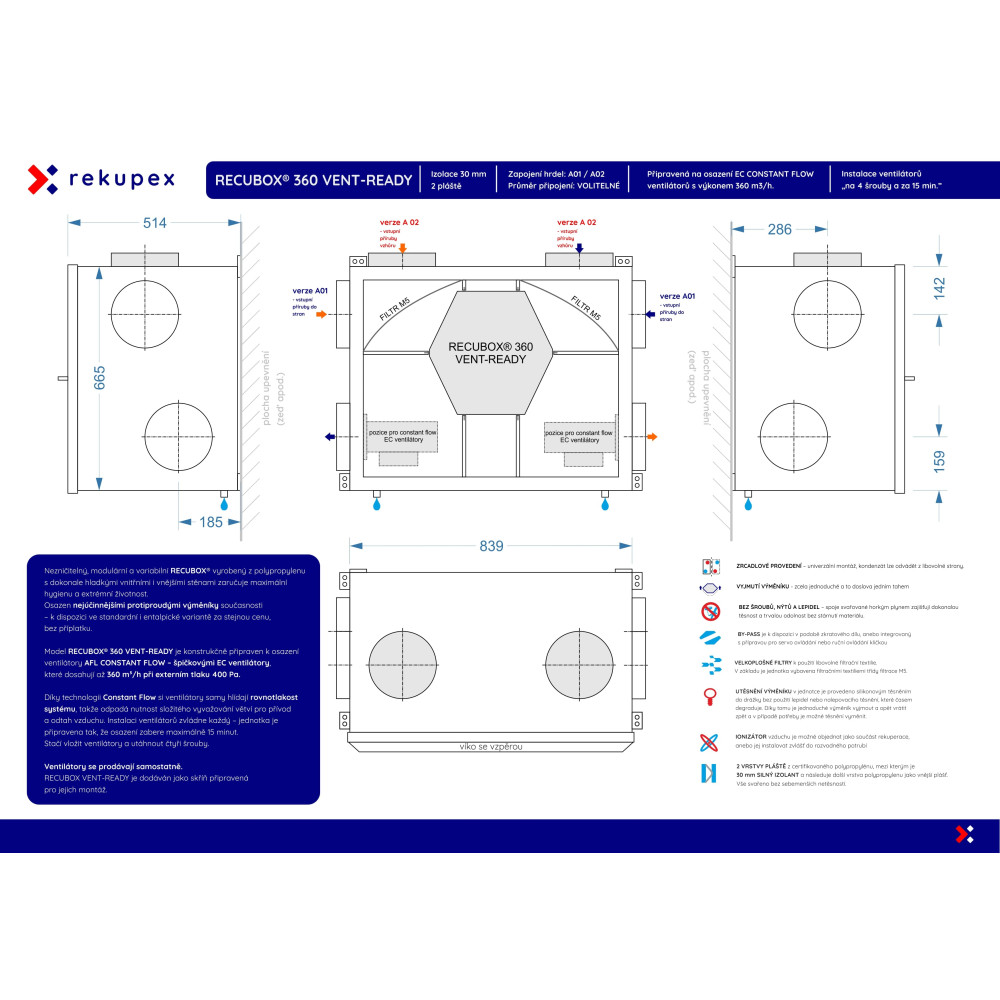

OPTIONS D'EMPLACEMENT DU PORT DE CONNEXION - CHOIX LORS DE LA COMMANDE VUE DE FACE DU RECUBOX AVEC LA PORTE OUVERTE Les dimensions sont complètes, isolation de 30 mm et seconde gaine comprises. Si les dimensions devaient changer sensiblement en raison de prises de connexion plus grandes ou d'autres facteurs, nous vous en informerions après votre commande.
	A01 Échangeur de chaleur à large plateau, 4 ports latéraux Dimensions : 839 (A) x 665 (B) x 514 (C) mm - largeur x hauteur x profondeur Le schéma illustre les connexions classiques et inversées (disponibles sur tous les RECUBOX® sans aucune conversion).
	A02 Échangeur de chaleur à large plateau, 2 raccords vers le haut, 2 raccords côte à côte Dimensions : 839 (A) x 665 (B) x 514 (C) mm - largeur x hauteur x profondeur Le schéma illustre les connexions classiques et inversées (disponibles sur tous les RECUBOX® sans aucune conversion).
	B01L Échangeur de chaleur à large plateau, 4 ports latéraux Dimensions : 665 (A) x 839 (B) x 514 (C) mm - largeur x hauteur x profondeur Le dessin représente la version gauche du B01L : l’entrée d’air d’échappement se trouve dans la partie supérieure gauche et l’entrée d’air frais dans la partie inférieure gauche.
	B01P Échangeur de chaleur à large plateau, 4 ports latéraux Dimensions : 665 (A) x 839 (B) x 514 (C) mm - largeur x hauteur x profondeur Le dessin représente la version gauche du B01P : l’entrée d’air d’échappement se trouve en haut à droite et l’entrée d’air frais en bas à droite.

DIMENSIONS D'ACCÈS ET DE CONTOURNEMENT

ACCÈS AU SERVICE - dimension E Un espace minimum correspondant à la taille de la porte du boîtier de rangement doit être prévu. la longueur de l'échangeur afin qu'il puisse être retiré du boîtier sans aucun problème. E = C - 60 [mm] DÉPASSAGEMENT INTÉGRÉ - dimension F Le système de dérivation intégré est situé « derrière l'échangeur » et augmente la profondeur du boîtier de recubox d'un tiers. F = 1/3 x C [mm] Le système BY-PASS ouvre le circuit de dérivation d'air frais autour de l'échangeur avec une perte de pression quasi nulle. L'ouverture du BY-PASS ne ferme pas le passage à travers l'échangeur, mais grâce au BY-PASS ouvert, la quantité d'air frais traversant l'échangeur est minimisée.
