Tarjoamme laajan valikoiman entalpialämmönvaihtimia useimpiin lämmöntalteenotolla varustettuihin ilmanvaihtokoneisiin.
Jos et löydä sopivaa mallia, ota yhteyttä meihin – autamme mielellämme!
Kompakti eristetty PP-kotelo AFL EC Constant Flow 520 m³/h -puhaltimen asennukseen. 90° ilmavirtaus, mitat vain 320 × 285 × 300 mm, helppo asennus, huoltoluukku, mitattu ilmavirta jopa 520 m³/h ja 12 vuoden takuu kotelolle.
Kompakti eristetty kotelo AFL EC Constant Flow 520 m³/h -puhaltimen asennukseen 90° ilmavirtauksella.
AIRBOX 90 520 on suunniteltu asennuksiin, joissa jokainen senttimetri tilaa on ratkaiseva. Rakenne mahdollistaa ilmavirtauksen suunnan muuttamisen 90° säilyttäen samalla kompaktit mitat, yksinkertaisen asennuksen ja helpon huoltopääsyn.
Tuote on tarkoitettu yhteensopivan AFL EC Constant Flow 520 m³/h -radiaalipuhaltimen asennukseen. Puhallin, sähköliitäntä ja ohjaus eivät ole osa itse AIRBOX-koteloa.
AFL EC Constant Flow -puhallin 520 m³/h AIRBOX 90 520 -koteloon
AIRBOX 90 520 tarjoaa erittäin mielenkiintoisen suhteen kompaktien mittojen ja suorituskyvyn välillä. 10 V:n ohjaussignaalilla testattu kokoonpano AFL EC Constant Flow 520 m³/h -puhaltimella saavuttaa jopa 520 m³/h ilmavirtauksen vain 89 W:n virrankulutuksella.

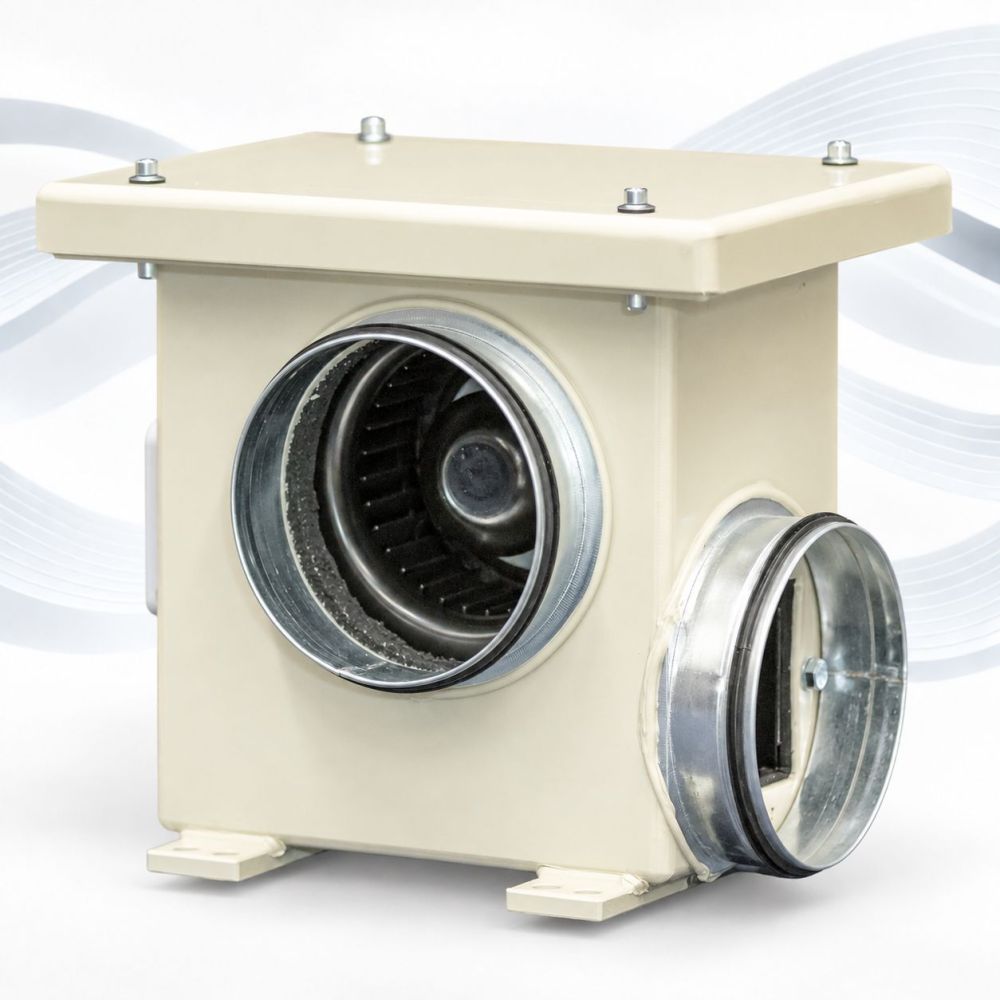

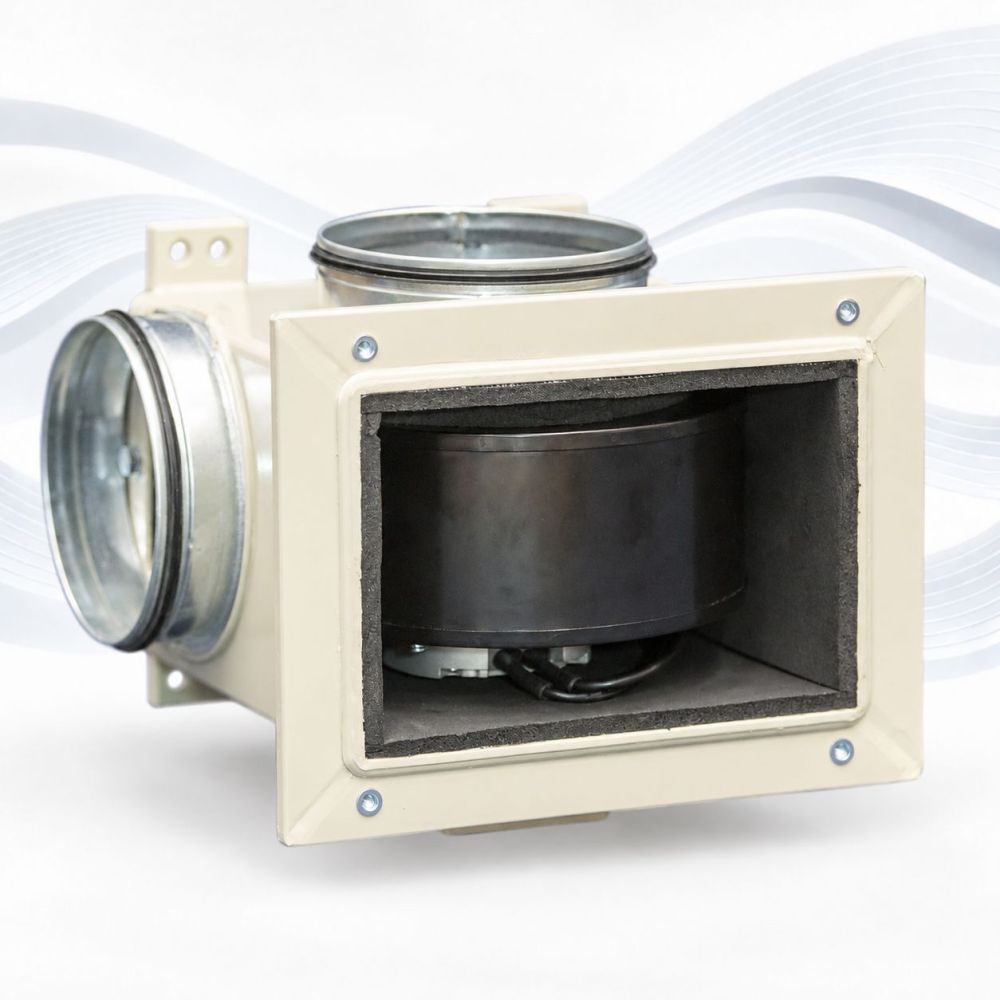

AIRBOX 90 520 toimitetaan ilman puhallinta. Valokuvissa on esimerkki AFL EC Constant Flow 520 m³/h -puhaltimen asennuksesta.
AIRBOX 90 520 on suunniteltu ja testattu käytettäväksi AFL EC Constant Flow 520 m³/h -puhaltimen kanssa.
Kaikki julkaistut ilmavirtauksen ja tehonkulutuksen mittaustulokset on saatu käyttämällä tätä nimenomaista puhallinta.
Kotelon geometria, puhaltimen sijainti, liitäntäkaulukset ja kokonaismitat on suunniteltu tavoitteena saavuttaa parhaat mahdolliset parametrit juuri AFL EC Constant Flow 520 m³/h -puhaltimella.
Yhteensopiva puhallin: AFL EC Constant Flow -puhallin 520 m³/h
| Kompaktit mitat | Vain 320 × 285 × 300 mm. AIRBOX 90 520 on erittäin kompakti ratkaisu AFL EC Constant Flow 520 m³/h -puhaltimen asennukseen. |
| 90° ilmavirtaus | Ihanteellinen silloin, kun suoralle kanavoinnille ei ole tilaa ja ilmavirtauksen suuntaa on muutettava. |
| Helppo puhaltimen asennus | Puhallin asennetaan kotelon sisään huoltoluukun kautta. Omia kiinnikkeitä tai improvisoituja suojuksia ei tarvitse valmistaa. |
| Eristys kondensaatiota ja melua vastaan | Synteettisestä kumista valmistettu sisäeristys auttaa vähentämään kondensaatiota ja vaimentaa samalla melua. |
| Vankka PP-rakenne | AIRBOX on valmistettu polypropeenista, joka ei ruostu, on kosteutta kestävä ja mahdollistaa pitkän, vakaan toiminnan. |
AFL EC Constant Flow 520 m³/h -puhallin voidaan asentaa AIRBOX 90 520 -koteloon mihin tahansa asentoon.
Tämän ansiosta AIRBOX 90 520 tarjoaa poikkeuksellista joustavuutta lämmöntalteenotto- ja ilmanvaihtojärjestelmien suunnittelussa. Rakenne sopii seinä- ja kattoasennuksiin, teknisiin tiloihin sekä alakattoihin.
Erittäin tyylikäs ratkaisu on esimerkiksi asennus RECUBOX®-yksikön yläpuolelle alakattoon, jolloin ilma tulee AIRBOX-koteloon alhaaltapäin ja poistuu suoraan alakattoon kohti jakolaatikkoa.
90° ilmavirtauksen ansiosta kanavointia voidaan yksinkertaistaa huomattavasti, vähentää mutkien määrää ja säästää arvokasta tilaa alakatossa tai teknisessä tilassa.
Monissa asennuksissa AIRBOX 90 520 mahdollistaa ratkaisun, joka tavallisella kanavapuhaltimella vaatisi enemmän tilaa, enemmän putkia ja enemmän asennusosia.
Tuloksena on siistimpi asennus, helpompi kokoaminen ja käytettävissä olevan tilan tehokkaampi hyödyntäminen.
Mittojen tarkistamiseen ja asennuksen suunnitteluun on saatavana AIRBOX 90 520:n mittapiirros.
Piirros sisältää perusulkomitat, liitäntäkaulusten ja asennusosien sijainnit.
| Ulkolveys | 320 mm |
| Ulkorkeus | 285 mm |
| Ulkosyvyys | 300 mm |
| Kotelon materiaali | polypropeeni PP |
| Sisäeristys | synteettinen kumi, paksuus 10 mm |
| Asennuskiinnikkeet | 4 kiinnikettä, joissa Ø12 mm reiät |
| Valinnaiset liitännän halkaisijat | Ø125 mm, Ø150 mm, Ø160 mm, ø200 mm tai ø250 mm (suurennettu) |
| Virtauksen suunta | 90° |
10 mm:n paksuinen synteettinen kumieristys vähentää kondensaation riskiä kotelon pinnalla ja samalla auttaa vaimentamaan puhaltimen melua.
Tämän ansiosta AIRBOX 90 520 soveltuu käytettäväksi teknisissä tiloissa, alakatoissa ja asuinrakennuksissa.
AIRBOX 90 520 on, kuten RECUBOX®-yksikkömme, valmistettu korkealaatuisesta polypropeenista.
Liitäntäkaulukset on varustettu kaksihuulisilla tiivisteillä tiiviin ja pitävän putkiliitännän varmistamiseksi.
Huoltopääsy puhaltimeen on järjestetty luukun kautta.
AIRBOX 90 520 on suunniteltu mahdollisimman nopeaan asennukseen ilmanvaihtojärjestelmään.
Kotelo on varustettu 4 asennuskiinnikkeellä, joissa on 12 mm:n reiät, mikä mahdollistaa yksinkertaisen ja turvallisen kiinnityksen kattoon, seinään tai kantavaan rakenteeseen.
Huoltoluukun ansiosta puhaltimeen pääsee helposti käsiksi asennusta, tarkastusta ja mahdollista vaihtoa varten.
Valittavana on viisi liitäntäkauluksen halkaisijaa:
AFL EC Constant Flow 520 m³/h -puhaltimen suurin etu on sen kyky ylläpitää automaattisesti asetettua tilavuusvirtaa.
Jos kytket kaksi AFL EC Constant Flow 520 m³/h -puhallinta samaan 0-10 V:n ohjaussignaaliin ja liität ne RECUBOX®-yksiköihimme, saat modernin, erittäin vähän virtaa kuluttavan tasapainotetun lämmöntalteenottojärjestelmän.
Tällainen ratkaisu on ihanteellinen modulaarisille RECUBOX®-lämmöntalteenottojärjestelmille, älykoteihin, Loxonelle, Home Assistantille ja muihin rakennusautomaatiojärjestelmiin.
Myönnämme AIRBOX-kotelolle poikkeuksellisen 12 vuoden takuun.
AIRBOX on valmistettu korkealaatuisesta polypropeenista, ja se kootaan kuumakaasuhitsaustekniikalla. Tuloksena on homogeeniset, vahvat ja pitkäaikaisesti vakaat liitokset ilman korroosioriskiä.
Toisin kuin metallirakenteissa, ruostumisen vaaraa ei ole, ja toisin kuin liimatuissa rakenteissa, saumat eivät vanhene kosteuden tai lämpötilanvaihteluiden vuoksi.
Yksinkertaisen rakenteensa ansiosta (ei liikkuvia osia) AIRBOX on suunniteltu pitkäaikaiseen ja häiriöttömään toimintaan. Siksi annamme polypropeenikotelon tiiviydelle ja mekaaniselle eheydelle 12 vuoden takuun.
AIRBOX 90 520 on asennus- ja eristyskotelo yhteensopivan AFL EC Constant Flow 520 m³/h -puhaltimen asennukseen.
Itse AIRBOX ei sisällä puhallinta, moottoria, sähkökomponentteja tai ohjauselektroniikkaa. Se on passiivinen mekaaninen elementti, joka on tarkoitettu integroitavaksi ilmanvaihtojärjestelmään.
Puhaltimen valinnan, asennuksen, sähköliitännän ja kokoonpanon käyttöönoton suorittaa asiakas tai ammattimainen asennusyritys.
RECUBOX® AIRBOX 90 520 on asennus- ja eristyskotelo, joka on tarkoitettu AFL EC Constant Flow 520 m³/h -puhaltimen asennukseen. Puhallin itse, sähköliitännät ja ohjaus eivät sisälly AIRBOXin toimitukseen.
