RECUBOX® 250 VENT-READY – připraven pro EC ventilátory CONSTANT FLOW

RECUBOX® 250 VENT-READY – základ pro high-tech rekuperaci.

RECUBOX® 250 VENT-READY je zcela unikátní, nezničitelný a hygienicky čistý základ rekuperační jednotky, vyrobený z polypropylenu se 100 % hladkými stěnami uvnitř i vně.
Je osazen špičkovým protiproudým výměníkem RECUTECH RSF+16-300-H-F-29, který dosahuje mimořádné tepelné účinnosti přes 90 %.

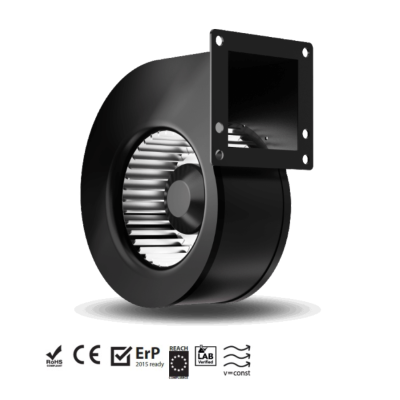

Skříň je konstrukčně připravena pro instalaci ventilátorů AFL EC CONSTANT FLOW, které po osazení promění jednotku v moderní rovnotlaký systém nové generace.

Ventilátory s technologií Constant Flow automaticky udržují rovnotlakost celého systému – není potřeba žádné ruční vyvažování větví.
Díky extrémní účinnosti motorů EC AFL poskytují stálý výkon 250 m³/h i při externím tlaku 400 Pa (po odečtení ztrát výměníku a skříně), a to při příkonu pouhých 35 W.

Regulace je, stejně jako u všech EC ventilátorů, zcela jednoduchá – probíhá pomocí signálu DC 0–10 V. Tento způsob řízení umožňuje pohodlné ovládání buď manuálním regulátorem, chytrou regulací RekupeX REX EC, nebo přímé napojení na systém chytré domácnosti – a to bez potřeby jakéhokoliv mezičlánku.

Instalace ventilátorů je maximálně snadná – jednotka je připravena tak, že osazení zabere přibližně 15 minut.
Stačí vložit ventilátory, dotáhnout čtyři šrouby a RECUBOX je připraven k provozu.

Ventilátory se prodávají samostatně.
RECUBOX® 250 VENT-READY je dodáván jako skříň připravená pro jejich montáž.

RECUBOX® 250 VENT-READY představuje nový standard mezi rekuperačními systémy.
Vyroben z technického polypropylenu (PP) s dokonale hladkými vnitřními i vnějšími stěnami – je zcela hygienický, neabsorbuje vlhkost ani pachy a vydrží prakticky věčnost.

Technologie a výkon

Skříň je konstrukčně připravena pro montáž ventilátorů AFL EC CONSTANT FLOW, které díky inteligentní regulaci udržují stálý průtok a rovnotlakost celého systému.
Díky jejich extrémní účinnosti dokáže systém dodávat až 250 m³/h i při externím tlaku 400 Pa (po odečtení ztrát výměníku a skříně), a to s příkonem pouhých 35 W.
Uvnitř je osazen špičkový protiproudý výměník tepla RECUTECH RSF+16-300 s účinností přes 90 %.

Jednoduchá instalace

Ventilátory lze osadit během 15 minut – bez nářadí, pouze zasunutím do přípravného otvoru a utažením čtyř šroubů.
Všechny vývody a kondenzátní odtoky jsou řešeny zrcadlově, takže směr montáže si volíte až při instalaci.

Hlavní vlastnosti RECUBOXU

• Bez šroubů, nýtů a lepidel – spoje svařovány horkým plynem, absolutně těsné a trvale odolné.

• Zrcadlové použití – odvod kondenzátu z obou stran, jedna strana se jednoduše zaslepí.

• Vyjmutí výměníku jedním tahem – snadné čištění i údržba.

• Plně modulární konstrukce – různé typy výměníků a ventilátorů.

• Materiál PP – hygienický, recyklovatelný, bez degradace stárnutím.

RECUBOX® 250 VENT-READY je dodáván jako samostatná skříň bez ventilátorů a řízení.
Fotografie mohou zobrazovat ilustrační sestavu.

Díky své robustní konstrukci, špičkové kvalitě a maximální hygienické nezávadnosti jsou naše RECUBOXY součástí řady projektů ČVUT, včetně unikátního systému S.A.W.E.R., který UCEEB vyvíjí pro získávání pitné vody ze vzduchu.

INFORMACE O OSAZENÉM PROTIPROUDÉM ENTALPICKÉM VÝMĚNÍKU:

Řada RFK+ / RFC+ je plně entalpická alternativa protiproudých hliníkových výměníků RSF+, která díky inovativní technologii nabízí kromě až 90% teplotní účinnosti také velmi vysokou vlhkostní účinnost. Díky stejným rozměrům je navíc snadné zaměnit hliníkový a plastový výměník bez dalších úprav v rekuperační jednotce.

• Teplotní účinnost až 90 %
• Latentní účinnost až 75 %
• Vysoká odolnost proti nevyrovnanému tlaku
• Vysoká selektivní permeabilita
• Unikátní materiál METALPIC
• Nejvyšší teplotní účinnost ze všech entalpických produktů na trhu
• Vysoká vlhkostní účinnost
• Maximální tlakový rozdíl přívod/odvod 800 Pa překonává ostatní entalpické produkty s membránou na bázi polymeru
• Omezení kondenzace a výrazné snížení bodu zámrazu
• Prostup výhradně vodní páry přes vysoce selektivní propustnou membránu
• Zaručená těsnost díky 100% testování výroby
• Použití se standardními jednotkami díky standardizovaným rozměrům
• Certifikace Eurovent, hygienická certifikace dle VDI 6022 a Klasifikace reakce na oheň dle EN 13501-1

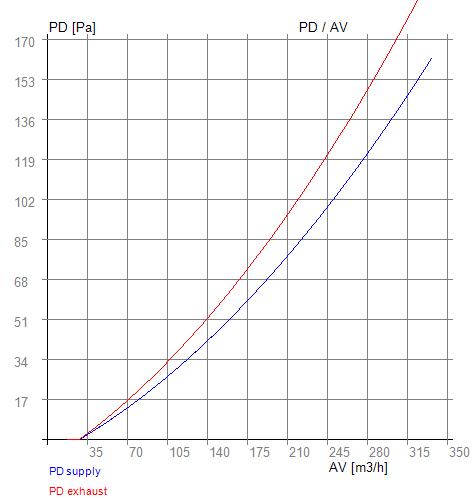

Graf závislosti tlakové ztráty - PD [Pa] na objemovém průtoku AV [m3/h] - výměníku RSF+16-300-H-F-29

poměr vnitřního/vnějšího vzduchu 1:1, teplota venkovního vzduchu -3°C a relativní vlhkost 90%, teplota vnitřního vzduchu 25°C a relativní vlhkost 60%, výsledky z kalkulačního softwaru certifikovaného evropskou společností Eurovent

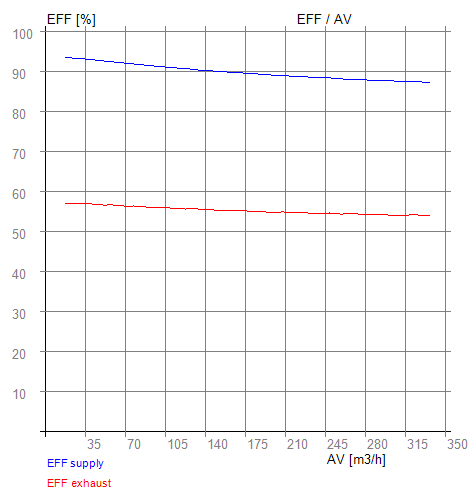

Graf závislosti účinnosti EFF [%] na objemovém průtoku AV [m3/h] -  výměníku RSF+16-300-H-F-29

poměr vnitřního/vnějšího vzduchu 1:1, teplota venkovního vzduchu -3°C a relativní vlhkost 90%, teplota vnitřního vzduchu 25°C a relativní vlhkost 60%, výsledky z kalkulačního softwaru certifikovaného evropskou společností Eurovent

VARIANTY UMÍSTĚNÍ PŘIPOJOVACÍCH HRDEL - VOLBA V PROCESU OBJEDNÁVKY POHLED NA RECUBOX  Z ČELA A TO OTEVŘENÝMI DVÍŘKY Rozměry jsou kompletní včetně izolace 30 mm a druhého pláště- pokud by se rozměry měly výrazně změnit z důvodu větších připojovacích hrdel nebo jiné skutečnosti, budeme Vás po objednání informovat
	A01 VÝMĚNÍK NA ŠIROKÉ VANIČCE, 4 HRDLA DO STRAN Rozměr:  754 (A) x 623 (B) x 404 (C) mm - šířka x výška x hloubka Nákres zobrazuje klasické a zrcadlové zapojení (k dispozici u všech RECUBOXů® bez jakékoliv přestavby)
	A02 VÝMĚNÍK NA ŠIROKÉ VANIČCE, 2 HRDLA VZHŮRU, 2 HRDLA DO STRAN Rozměr: 754 (A) x 623 (B) x 404 (C) mm - šířka x výška x hloubka Nákres zobrazuje klasické a zrcadlové zapojení (k dispozici u všech RECUBOXů® bez jakékoliv přestavby)

SERVISNÍ PŘÍSTUP A ROZMĚRY BY-PASSU

SERVISNÍ PŘÍSTUP - rozměr E Před dvířky recuboxu je třeba zajistit minimální prostor odpovídající délce výměníku, aby bylo  možné výměník bez problémů z recuboxu vyjmout. E = C - 60 [mm] INTEGROVANÝ BY-PASS - rozměr F Integrovaný by-pass je umístěn na „za výměníkem” a zvětší recubox o 1/3 hloubky F = 1/3 x C [mm] BY-PASS otevírá obtok čerstvého vzduchu kolem výměníku a to s téměř nulovou tlakovou ztrátou. Otevřením BY-PASSU nedochází k uzavření průchodu přes výměník, avšak díky otevřenému BY-PASSU je množství čerstvého vzduchu, procházejícího výměníkem, minimalizováno.
