Nabízíme široký výběr entalpických výměníků vhodných pro většinu rekuperačních jednotek.
Pokud nenajdete ten správný model, neváhejte nás kontaktovat – rádi vám pomůžeme!
Základ pro high-tech rekuperaci.
RECUBOX® HRV 250 VENT-READY TOP je připraven pro jednoduchou instalaci
špičkových EC ventilátorů AFL s CONSTANTFLOW systémem
RECUBOX® HRV 250 VENT-READY TOP je kompaktní neentalpická rekuperační jednotka připravená pro osazení EC ventilátory AFL CONSTANT FLOW. Provedení TOP se všemi čtyřmi připojovacími hrdly směřujícími vzhůru šetří prostor a usnadňuje napojení vzduchotechnického potrubí nad jednotkou. RECUBOX® představuje mimořádně odolný, hygienický a variabilní základ pro moderní rovnotlakou rekuperaci vzduchu v rodinných domech, bytech i menších komerčních objektech.
Zakázková výroba v České republice. RECUBOXY® vyrábíme kompletně v ČR podle přesných požadavků zákazníků. Používáme kvalitní polypropylenové materiály společnosti SIMONA AG a profesionální technologii svařování horkým plynem na zařízeních Leister AG.
 |
 |
 |
Každý RECUBOX® vzniká jako poctivě zpracovaný technický výrobek – s důrazem na přesnost, těsnost, dlouhou životnost a možnost přizpůsobení konkrétní instalaci.
Upozornění k vyobrazení produktu: Fotografie jsou ilustrativní a nemusí zobrazovat přesně nabízenou variantu nebo zvolenou konfiguraci RECUBOXU®. Pro konkrétní provedení, rozměry a rozmístění jednotlivých konstrukčních prvků jsou rozhodující příslušné technické nákresy a výkresy.
Skříň je konstrukčně optimalizována pro osazení ventilátory AFL EC CONSTANT FLOW, které představují mimořádně chytré řešení pro moderní rekuperaci. Díky vestavěné funkci Constant Flow ventilátory automaticky reagují na změny odporu v systému a pomáhají dlouhodobě udržovat stabilní průtok vzduchu, rovnotlakost, nízkou hlučnost i úsporný provoz.
Jednotka je osazena protiproudým neentalpickým rekuperačním výměníkem s teplotní účinností až 90 %. Výměník předává teplo mezi odváděným a přiváděným vzduchem, přičemž oba proudy zůstávají navzájem oddělené. Je navržen s důrazem na nízké tlakové ztráty, což přispívá k tichému, úspornému a efektivnímu provozu.
Výkonové parametry systému s ventilátory AFL CONSTANT FLOW:
RECUBOX® HRV 250 VENT-READY TOP je možné osadit třemi typy neentalpických protiproudých výměníků.
Jednotlivé varianty se liší materiálem lamel, konstrukčním provedením a cenou. Díky tomu lze RECUBOX® přizpůsobit konkrétním požadavkům projektu – od celohliníkového výměníku českého výrobce až po odolná provedení s HPS lamelami.
Volba výměníku probíhá během objednávky.
.jpg)
| RECUTECH RSK+16-300-25 |
Celohliníkový protiproudý výměník českého výrobce RECUTECH Robustní výměník s hliníkovými lamelami i hliníkovým opláštěním. Nabízí vysokou mechanickou odolnost, dlouhou životnost a velmi dobrou tepelnou vodivost.
|
| RECUTECH RSF+16-300-H-F-29 |
Protiproudý výměník s HPS lamelami českého výrobce RECUTECH Lehký, hygienický a korozně odolný výměník s plastovými HPS lamelami. Je vhodný pro běžné rezidenční i komerční aplikace, kde je kladen důraz na dlouhodobou stabilitu a snadnou údržbu.
|
| ZERN ENGINEERING HU-EX6 366/300 |
Protiproudý výměník s HPS lamelami a HPS pláštěm Kompletně plastové provedení výrobce ZERN ENGINEERING nabízí vysokou odolnost proti korozi a vlhkosti. Výměník je praktickou a cenově dostupnou volbou pro účinnou neentalpickou rekuperaci.
|
Skříň je připravena tak, aby bylo možné ventilátory osadit velmi rychle a bez složitých úprav. Montáž ventilátorů AFL CONSTANT FLOW probíhá jednoduchým zasunutím do připraveného otvoru a upevněním.
Všechny vývody i odvod kondenzátu jsou řešeny zrcadlově, takže finální orientaci jednotky volíte až při samotné instalaci. RECUBOX® lze zároveň provozovat i s externími ventilátory dle vlastního návrhu.
Řízení EC ventilátorů je velmi jednoduché pomocí signálu DC 0–10 V. Jednotku je možné ovládat například:
Dodávka produktu: RECUBOX® HRV 250 VENT-READY TOP je dodáván s integrovaným výměníkem, ale bez ventilátorů a bez řídicí jednotky. Ventilátory i regulaci je možné zakoupit zvlášť a jednoduše uživatelsky instalovat.
RECUBOX® je v základním provedení připraven i z pohledu měření, kabeláže a bezpečné elektroinstalace. Díky promyšleným detailům je montáž čidel, vedení kabelů i zapojení ventilátorů rychlé, přehledné a technicky čisté.
Jednotka tak usnadňuje nejen samotnou instalaci, ale i budoucí servis, úpravy a rozšíření systému.
 |
Nákres polohy, počtu a provedení kabelových průchodek. |
 |
4 držáky pro osazení čidel RECUBOX® obsahuje 4 držáky pro osazení čidel. Každý držák je umístěn v jedné ze základních vzduchových tras: SUP, EHA, ETA a ODA. Díky tomu je jednotka připravena na snadnou a přehlednou instalaci měřicích prvků přesně tam, kde jsou pro správné řízení a monitoring systému potřeba. |
 |
Těsné gumové kabelové průchodky RECUBOX® má připravené těsné gumové kabelové průchodky, které jsou v základním provedení zaslepené. Průchodky jsou určeny pro bezpečné a čisté vedení kabeláže bez nutnosti dodatečných zásahů do konstrukce jednotky, a to zejména pro:
|
 |
Prostorná instalační krabice pro bezpečnou elektroinstalaci RECUBOX® je vybaven dostatečně velkou instalační krabicí pro přehledné a bezpečné zapojení elektroinstalace. Do této krabice jsou svedeny všechny vodiče a kabely přes těsné gumové průchodky, které pomáhají chránit systém proti pronikání vzduchu i vlhkosti. Z instalační krabice dále vedou šroubové průchodky, které umožňují hermeticky uzavřené a mechanicky odolné vyvedení kabeláže do dalších částí systému. Výsledkem je čisté, profesionální a dlouhodobě spolehlivé řešení elektroinstalace. |
RECUBOX® HRV 250 VENT-READY TOP je k dispozici také ve variantě se 100% mechanickým BY-PASSEM. Tento propracovaný systém v jednom okamžiku uzavírá průchod čerstvého vzduchu přes výměník a současně otevírá velký obtokový kanál za výměníkem.
Výhodou je, že i při aktivním BY-PASSU zůstává vzduch nadále filtrován stejným filtrem jako při běžném provozu přes výměník.
Vyjímatelný BY-PASS mechanismus
Celý mechanismus lze z RECUBOXU® kompletně vyjmout jedním tahem stejně jako ostatní komponenty. Servis, kontrola i čištění jsou díky tomu mimořádně snadné.
Mechanismus je konstrukčně připraven pro montáž libovolného servopohonu s minimálním krouticím momentem 5 Nm. Servopohon se upevňuje na připravenou plastovou desku tloušťky 10 mm a proti pootočení se aretuje přiloženým metrickým šroubem. Požadována je kompatibilita se hřídelí o průměru 14 mm.
Těsnost skříně je zásadní pro efektivní rekuperaci. RECUBOX® je vybaven masivními nastavitelnými přezkami, které umožňují přesně doladit přítlak víka na těsnění. Díky tomu jednotka nepřisává falešný vzduch a pracuje s maximální možnou účinností.
Díky robustní konstrukci, vysoké kvalitě a hygienické nezávadnosti jsou naše RECUBOXY® součástí řady projektů ČVUT, včetně unikátního systému S.A.W.E.R., který UCEEB vyvíjí pro získávání pitné vody ze vzduchu.
Na těsnost pláště jednotek RECUBOX® poskytujeme nadstandardní záruku 12 let.
Plášť je vyroben z kvalitního polypropylenu a spojován technologií svařování horkým plynem, díky čemuž vznikají homogenní, pevné a dlouhodobě stabilní spoje bez rizika degradace.
Na rozdíl od konstrukcí využívajících lepené spoje, těsnicí pásky nebo kombinace různých materiálů si RECUBOX® zachovává svou vzduchotěsnost a mechanickou odolnost i po mnoha letech provozu.
RECUBOX® HRV 250 VENT-READY TOP není jen skříň připravená pro ventilátory. Je to promyšlený základ pro mimořádně komfortní, stabilní a technicky vyspělou rekuperaci. Právě při osazení AFL EC CONSTANT FLOW ventilátory se naplno ukazuje skutečná síla celé koncepce VENT-READY.
Hlavní přínos technologie CONSTANT FLOW:
Ventilátory AFL automaticky udržují konstantní objemový průtok vzduchu i při změnách tlakových ztrát v systému. To znamená, že jednotka pracuje stabilně i tehdy, když se postupně zanášejí filtry, mění se provozní podmínky nebo kolísá odpor ve vzduchotechnickém rozvodu.
To je obrovská výhoda oproti běžným ventilátorům, u kterých se musí systém složitě dolaďovat a s každou změnou odporu může klesat výkon nebo se rozladí rovnotlakost. S ventilátory AFL CONSTANT FLOW získáváte mnohem stabilnější provoz, jistější výměnu vzduchu a vyšší komfort bez zbytečných zásahů do nastavení.
| Stálý průtok vzduchu | Ventilátory automaticky kompenzují změny odporu v systému a drží nastavený výkon bez neustálého přenastavování. |
| Automatická rovnotlakost |
Rovnotlaký provoz je u systému VENT-READY s ventilátory AFL CONSTANT FLOW velmi jednoduchý. Oba ventilátory lze připojit na stejný řídicí signál z libovolné vhodné regulace. Pokud oba ventilátory dostávají stejnou hodnotu řídicího signálu, automaticky udržují shodný objemový průtok vzduchu. To platí i v případě, kdy každý ventilátor překonává jiný odpor potrubí nebo filtrů. |
| Nižší hlučnost | Při nižším odporu ventilátor automaticky snižuje otáčky, takže systém může běžet tišeji a kultivovaněji. |
| Nižší spotřeba | Když není potřeba vysoký výkon, ventilátor nespotřebovává zbytečně energii. Výsledkem je úspornější provoz. |
| Plná regulovatelnost | Vlastnost Constant Flow funguje v celém rozsahu regulace, takže lze výkon jednotky jednoduše přizpůsobit aktuální potřebě objektu. |
Praktický výsledek pro uživatele:
Když zvolíte RECUBOX® HRV 250 VENT-READY TOP a osadíte jej ventilátory AFL EC CONSTANT FLOW, získáte mimořádně chytré spojení: mimořádně odolnou, hygienickou a servisně přístupnou jednotku RECUBOX® a k tomu ventilátory, které si samy hlídají stabilní průtok vzduchu. Výsledkem je moderní rekuperace s vysokým komfortem, nízkou hlučností a bez zbytečně složitého zaregulování.
Podívejte se, proč jsou ventilátory AFL CONSTANT FLOW pro RECUBOX® VENT-READY tak výjimečné.
Ve videu uvidíte princip, díky kterému ventilátory automaticky reagují na změny odporu v systému a pomáhají dlouhodobě udržovat stabilní výkon rekuperace.
VENT-READY dává skutečný smysl právě s AFL CONSTANT FLOW. Nejde jen o mechanickou kompatibilitu, ale o funkční celek, který přináší stabilnější průtok, tišší chod, nižší spotřebu a jednodušší cestu k profesionálně fungující rovnotlaké rekuperaci.
 |
Snadné vyjmutí výměníku Výměník lze z jednotky RECUBOX® snadno a rychle vyjmout jedním tahem. |
 |
Maximální hygiena Neentalpický výměník lze snadno vyjmout, důkladně propláchnout vodou a znovu osadit. Vnitřní prostor jednotky zůstává dobře přístupný pro pravidelné čištění. Výměníky RECUTECH jsou certifikovány hygienickým certifikátem ILH Berlin. |
 |
Mechanické utěsnění bez lepidel Výměník je utěsněn těsněním v drážce bez použití lepidel a nalepovacích pásek. Těsnění lze v případě potřeby snadno vyměnit. |
 |
Bez šroubů, nýtů a lepidel RECUBOX® je vyroben z jednoho typu materiálu technologií svařování horkým plynem. Výsledkem jsou těsné a dlouhodobě stabilní spoje bez degradace stárnutím. |
 |
Široký rozsah velikostí Řada VENT-READY je dostupná v několika výkonových variantách a na zakázku lze vyrobit i větší provedení pro vyšší objemové průtoky. |
 |
Kompatibilita s výměníky RECUTECH a dalšími typy Jednotky jsou navrženy pro kvalitní výměníky RECUTECH s certifikací EUROVENT a další kompatibilní výměníky dle konkrétní konfigurace. |
 |
Rovnotlaký provoz Při použití ventilátorů AFL CONSTANT FLOW lze velmi snadno dosáhnout stabilního a rovnotlakého provozu celé rekuperační soustavy. |
 |
Možnost osazení ionizátoru Jednotku lze doplnit například o ionizátor MALAPA IN03. |
 |
Maximální variabilita Umístění vstupních a výstupních hrdel lze přizpůsobit konkrétní instalaci v široké škále variant. |
 |
Zrcadlové provedení Jednotku lze při instalaci zapojit v levé i pravé orientaci. Odvod kondenzátu je řešen připojením 1/2" ve dvou pozicích. |
 |
Snadná instalace Jednotka je připravena pro montáž pomocí závitových tyčí a umožňuje jednoduché usazení do technického prostoru. |
 |
Velkoplošné filtry Jednotka umožňuje použití různých filtračních médií. V základním provedení je osazena filtrační textilií třídy M5. |
 |
BY-PASS K dispozici je zkratový díl nebo integrovaný 100% BY-PASS. |
 |
RECUBOX® lze objednat bez izolace nebo s izolací 30 mm a 50 mm. Izolace je hermeticky uzavřena mezi dvěma plášti. U izolovaného provedení je tak kromě izolantu přidán i další 5mm PP plášť, který zvyšuje odolnost a pevnost celého RECUBOXU®. |
Příklad zapojení RECUBOX® VENT-READY s regulací REX EC v rodinném domě.
Klikněte na schéma pro zvětšení.
Rozměry a konstrukční provedení konkrétní varianty jsou uvedeny v příslušném technickém výkresu.
Výsledné rozměry mohou záviset na zvoleném průměru připojovacích hrdel, tloušťce izolace a provedení se 100% BY-PASSEM. Pokud by zvolená konfigurace vyžadovala konstrukční úpravu, budeme vás před zahájením výroby kontaktovat.
 |

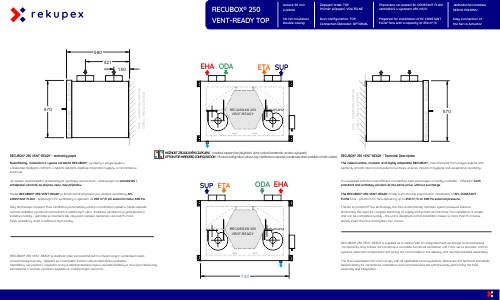

Technický výkres RECUBOX® HRV 250 VENT-READY TOP bez BY-PASSU Klikněte na obrázek pro zvětšení. Standardní provedení se všemi čtyřmi připojovacími hrdly orientovanými vzhůru. |
 |

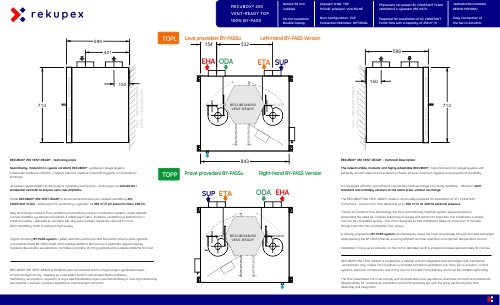

Technický výkres RECUBOX® HRV 250 VENT-READY TOP se 100% BY-PASSEM Klikněte na obrázek pro zvětšení. Provedení s integrovaným 100% mechanickým BY-PASSEM. |
Výběr varianty probíhá během objednávkového procesu.
Pohled na RECUBOX® zepředu při otevřených dvířkách.
Uvedené rozměry jsou včetně izolace 50 mm a druhého pláště. Pokud by se rozměry změnily například kvůli větším hrdlům nebo jiné technické úpravě, budeme Vás po objednání informovat.
 |
RECUBOX® TOP – všechna 4 hrdla směřují vzhůru Rozměr: 743 (A) × 570 (B) × 590 (C) mm – šířka × výška × hloubka Nákres zobrazuje klasické i zrcadlové zapojení, které je možné realizovat bez přestavby jednotky. |
RECUBOX® HRV 360 VENT-READY TOP je k dispozici také ve dvou variantách se 100% BY-PASSEM.
Níže naleznete nákresy obou variant včetně rozměrů. Rozměry jsou uvedeny včetně 50mm izolace. Pohled na RECUBOX® je shora.
 |

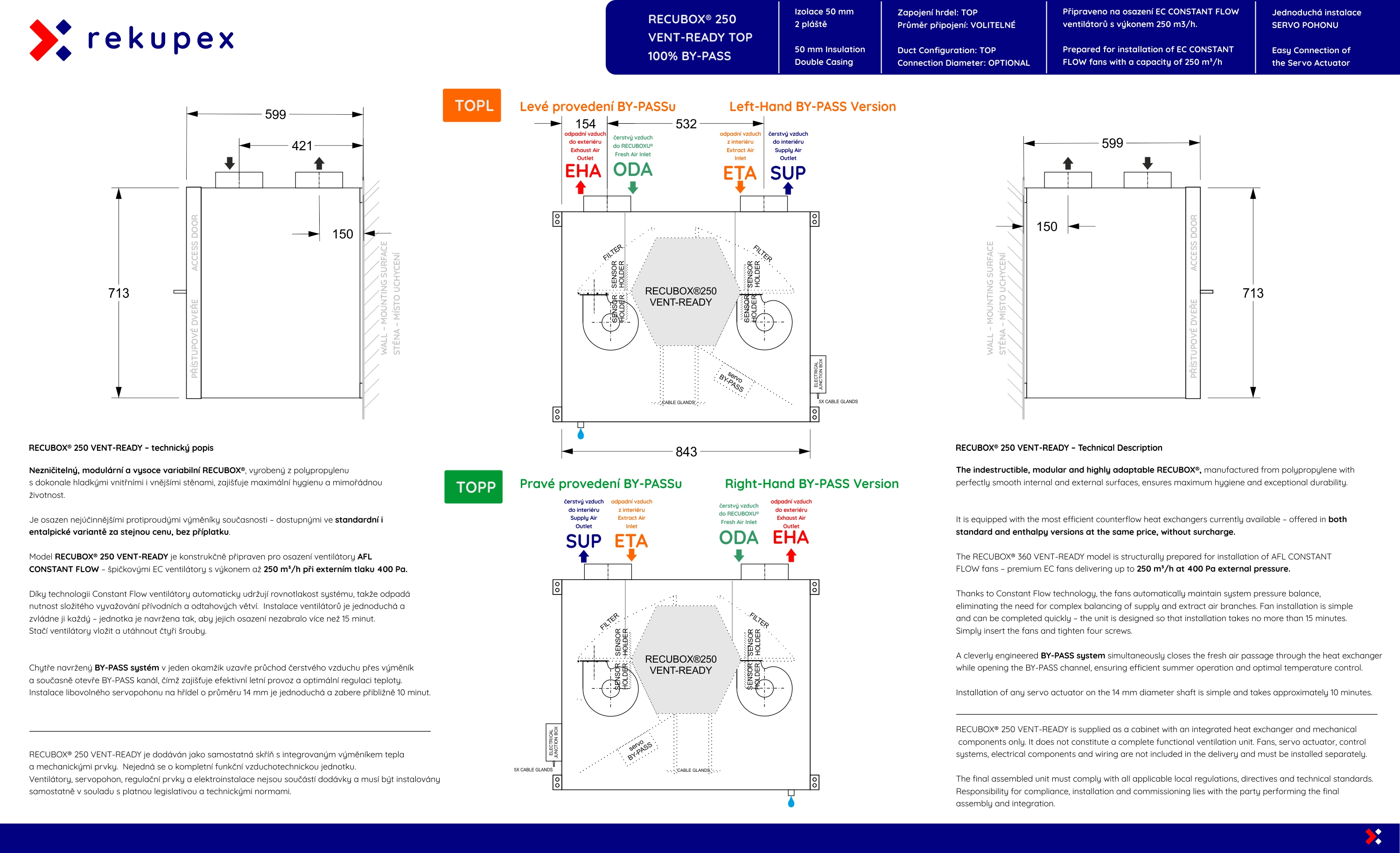

100% BY-PASS verze TOPL – levé provedení Čerstvý vzduch vstupuje do RECUBOXU® vlevo. Rozměr: 843 (A) × 713 (B) × 599 (C) mm – šířka × výška × hloubka |
 |
100% BY-PASS verze TOPP – pravé provedení Čerstvý vzduch vstupuje do RECUBOXU® vpravo. Rozměr: 843 (A) × 713 (B) × 599 (C) mm – šířka × výška × hloubka |
Ceny jsou konečné včetně integrovaného výměníku, veškerých nákladů, daní a poplatků.
Parametry
Přečtěte si ověřené recenze od těch, kteří u nás nakoupili.
regulace pro systém s EC ventilátory, protimrazová ochrana nebo ovládání BY-PASSU programování intenzity ventilace, hlídání výměny filtrů, rychlé vyvětrání - ovládání z WC,
Vysoce účinný EC ventilátor AFL CONSTANT FLOW, určený pro montáž do jednotky RECUBOX® 250 VENT-READY.Díky inteligentní regulaci udržuje stálý průtok 250 m³/h i při externím tlaku až 400...
