ResiX X-PP - Ø100–630 mm - Chemicky odolný polypropylenový filtrační box
Chemicky odolný kapsový filtrační box resiX X-PP z 100 % polypropylenu. Třídy filtrace G3–M5, připojení Ø100–630 mm. Možné provedení i z PE nebo PVC dle chemie vzdušniny.

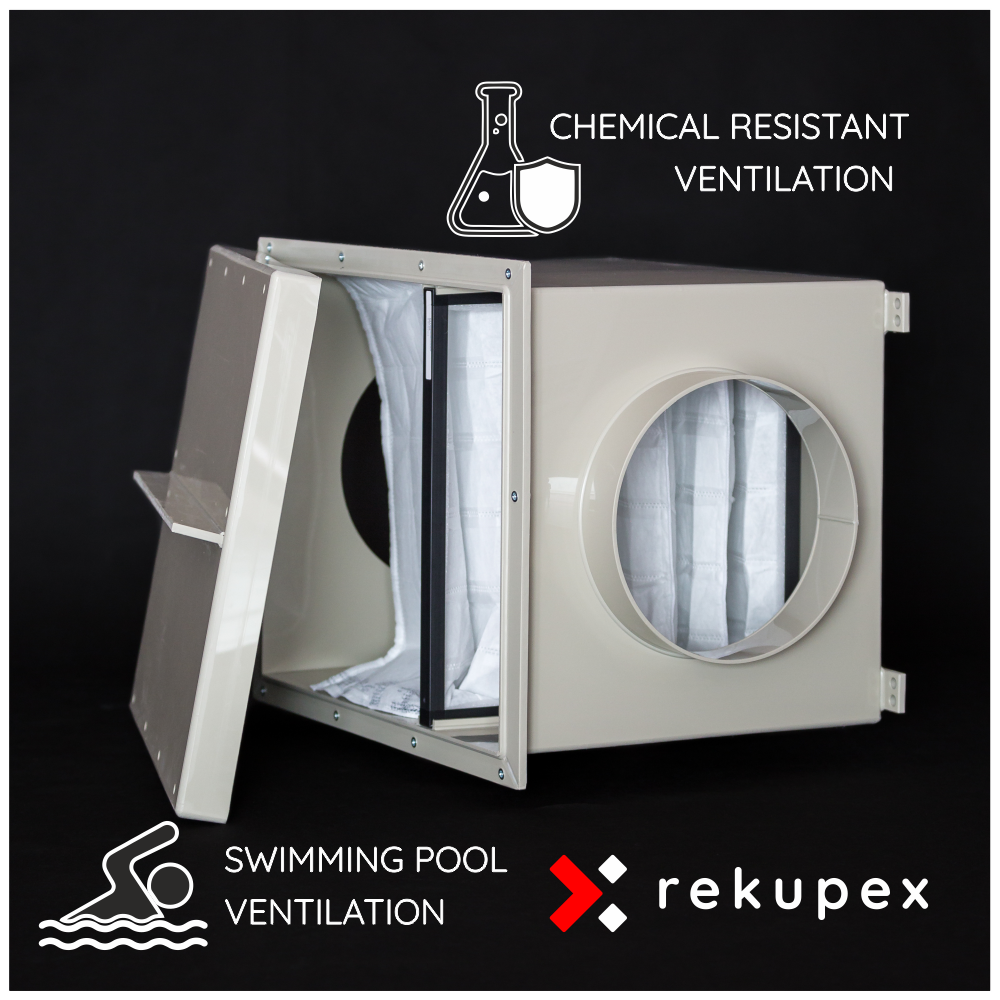

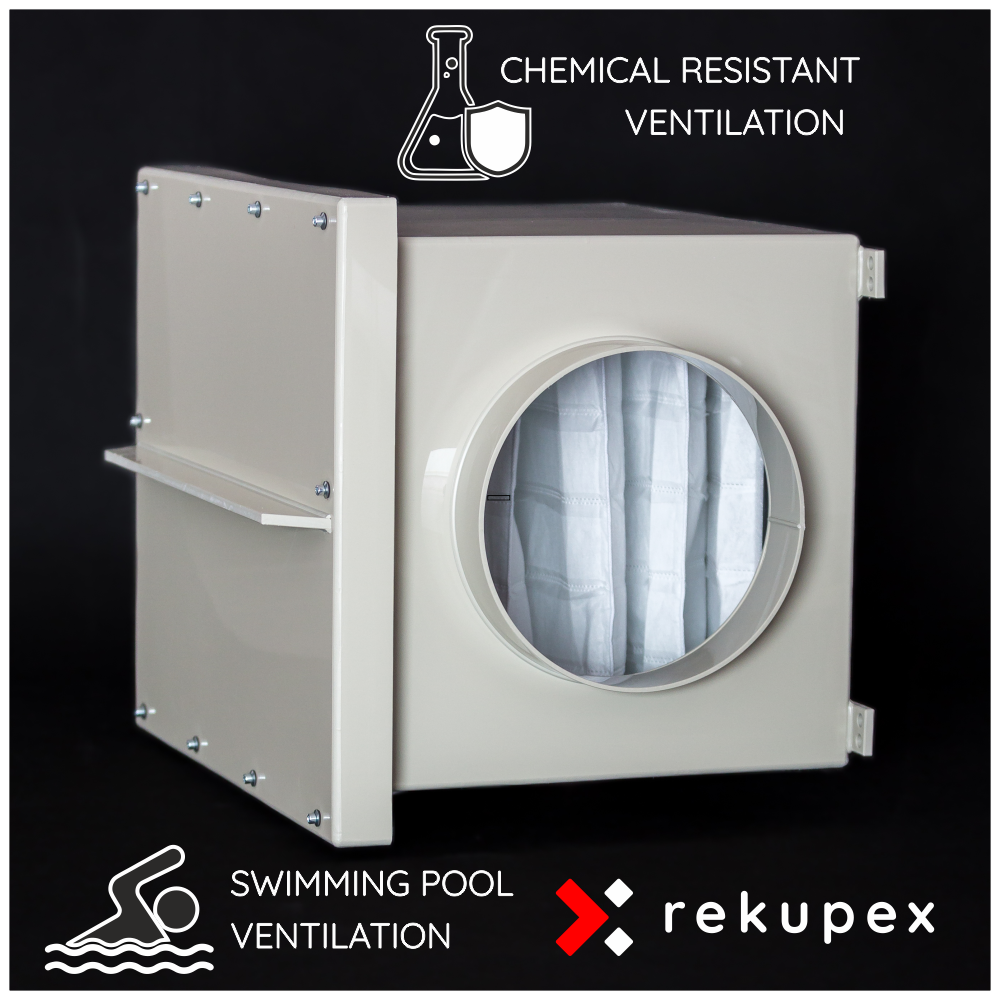

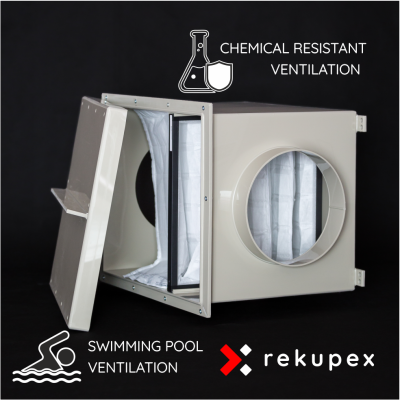

ResiX X-PP je kapsový filtrační box určený pro průmyslové a laboratorní aplikace, kde je klíčová chemická odolnost a spolehlivá filtrace. Celé těleso je standardně vyrobeno z 100 % polypropylenu (PP), který nabízí maximální ochranu proti agresivním chemikáliím, korozi a vlhkosti.
Filtrační box je osazen Syntex kapsovými filtry s třídami účinnosti G3–M5, které zajišťují účinné zachycení prachu a nečistot s nízkou tlakovou ztrátou a dlouhou životností. Standardně vyráběny s průměry připojení Ø100–630 mm nebo v hranatém provedení dle zadání zákazníka.
Cena a skladovost je platná pro filtrační box DN 400 o rozměrech 520x520x500 mm s kapsovým filtrem Syntex ISO ePM10 50 (M5) 500x500x360mm 5-kapes.
Poskytnete-li nám údaje o požadovaném průtoku vzduchu (m³/h) a tvaru připojení, navrhneme vám nejefektivnější variantu a spočítáme nejlepší možné řešení s odpovídající velikostí boxu.
Hlavní výhody
- Plně polypropylenová konstrukce – chemická odolnost, žádná koroze, nízká hmotnost.
- Volitelné provedení z PE nebo PVC – pro specifické chemické prostředí.
- Syntex kapsové filtry G3–M5 – účinné zachycení hrubších i jemnějších částic.
- Široký rozsah připojení Ø100–630 mm – univerzální kompatibilita.
- Jednoduchá údržba a výměna filtrů – omyvatelný povrch a beznástrojová montáž.
- Bez kovových částí – ideální do agresivních a vlhkých prostředí.
- Individuální nacenění – přizpůsobení na míru podle m³/h a tvaru připojení.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Materiál tělesa | 100 % PP (volitelně PE nebo PVC dle zadání a chemie) |
| Typ filtrů | Kapsové filtry Syntex |
| Třídy filtrace | G3, G4, M5 |
| Standardní rozměr boxu | 520 × 520 × 520 mm (rozměr dle poptávaného filtrovaného objemového průtoku vzduchu, průměru připojení atd.) |
| Dostupné průměry připojení | Ø100 / Ø125 / Ø160 / Ø200 / Ø250 / Ø300 / Ø315 / Ø355 / Ø400 / Ø450 / Ø500 / Ø560 / Ø600 / Ø630 |
| Typ připojení | Kulaté nebo hranaté vzduchovody |
| Maximální provozní teplota | cca 60–65 °C (dle chemického prostředí) |
| Maximální relativní vlhkost | do 90 % RH |
| Údržba | Omyvatelný povrch, snadná výměna filtrů |
| Životnost | Dlouhodobá – robustní PP konstrukce a kvalitní kapsy Syntex |
Parametry
- Materiál
- polypropylen
- Průměr [mm]
- 400
- Rozměry d x š x v [mm]:
- 520 x 500 x 520
- Průtok vzduchu [m3/h]
- 2800
- Země původu
- Czech republic
- Nulové riziko koroze: Tento ventilátor nepřichází do styku s chlorem ani vlhkostí z bazénu, protože pracuje výhradně s venkovní vzdušinou.
- Volba: Pro tuto pozici postačuje standardní kvalitní potrubní ventilátor bez nutnosti speciální chemické odolnosti.
- Filtrační bariéra: Vzduch z bazénu prochází nejdříve přes filtrační textilii, která mechanicky zachytí aerosol (mikrokapičky vody s koncentrovaným chlorem).
- Kondenzační očista: V rekuperačním výměníku se vzduch ochladí a vlhkost zkondenzuje. Tato voda na sebe naváže plynný chlor a bezpečně jej odvede do odpadu.
- Výsledek: Ventilátor umístěný až za RECUBOXem pracuje s výrazně „pročištěným“ vzduchem, což chrání jeho motor i ložiska.
Jaké vybrat ventilátory pro větrání bazénu?
Výběr ventilátorů pro bazénové prostory je kritický kvůli vysoké vlhkosti a přítomnosti agresivního chloru. Při použití jednotky RECUBOX® X-POOL se však díky její konstrukci nároky na odolnost ventilátorů výrazně mění ve váš prospěch.
1. Ventilátor pro přívod vzduchu (čerstvý vzduch)
V této části systému je situace nejjednodušší. Přívodní ventilátor nasává čistý venkovní vzduch a tlačí jej přes rekuperátor do bazénové haly.
2. Ventilátor pro odtah vzduchu (odpadní vzduch)
Díky unikátní integraci s jednotkou RECUBOX® X-POOL je odtahový ventilátor chráněn způsobem, který zásadně prodlužuje jeho životnost:
Doporučení pro instalaci a údržbu
Klíčové pravidlo: RECUBOX® jako nejnižší bod systému
Pro správnou funkci musí být jednotka RECUBOX® instalována v nejnižším bodě vzduchotechnické trasy. Jen tak může potrubí přirozeně odvádět veškerý agresivní kondenzát s chlorem směrem do jednotky a následně do odpadu. Tím zabráníte hromadění vlhkosti u ventilátorů nebo v kritických spojích potrubí.
| Materiál potrubí | Pro odtahovou větev doporučujeme výhradně plastové (PVC/PP) nebo nerezové potrubí. Hliníkové potrubí podléhá rychlé korozi. |
| Typ ventilátoru | Doporučujeme volit ventilátory v celoplastovém provedení s krytím alespoň IP44. |
| Údržba filtrů | Pravidelná kontrola filtrační textilie je u bazénů klíčová pro zachování čistoty výměníku i ochrany ventilátoru. |
Náš odborný pohled: Kombinace odolné konstrukce RECUBOX® X-POOL a vhodně zvolených plastových ventilátorů představuje technicky nejčistší řešení pro moderní bazény. Tato konfigurace šetří náklady, protože eliminuje potřebu extrémně drahých průmyslových ventilátorů pro chemický průmysl.
Poznámka: Výše uvedené informace představují doporučenou technickou praxi výrobce pro prodloužení životnosti komponent. Konečný výběr ventilátorů by měl vždy odpovídat projektu VZT a předpokládané koncentraci chemických látek v konkrétním provozu.
Jaké potrubí zvolit pro bazénové větrání?
Volba materiálu vzduchotechnického rozvodu je u bazénu stejně důležitá jako samotná rekuperace. Agresivní prostředí s obsahem chloru v kombinaci s vysokou vlhkostí dokáže nevhodně zvolené potrubí zlikvidovat během několika měsíců.
Proč se vyhnout hliníku a levným "flexi" hadicím?
Běžně používané hliníkové ohebné hadice (tzv. Alu-flexi, Sono-flexi) jsou pro bazénové haly naprosto nevhodné. Chlorové výpary vyvolávají u hliníku rychlou oxidaci, která se projevuje vznikem bílého prášku a následným proděravěním stěny potrubí.
Pozor na netěsnosti: Jakmile dojde ke korozi potrubí, systém ztrácí rovnotlakost, zvyšuje se vlhkost v konstrukci objektu a hrozí vznik plísní v okolí netěsných rozvodů.
Doporučené materiály pro RECUBOX® X-POOL
Pro dlouhodobě spolehlivý provoz bazénové rekuperace doporučujeme používat materiály, které přirozeně odolávají korozi:
| Plastové potrubí (PVC / PP) | Ideální volba pro bazény. Hladké plastové potrubí je 100% odolné vůči chloru i vlhkosti a má minimální tlakové ztráty. |
| Nerezové potrubí | Prémiové řešení s extrémní mechanickou odolností. Vhodné pro designové přiznané rozvody v interiéru haly. |
| Izolované EPE potrubí | Výborné pro trasy vedoucí nevytápěnými prostory. Pěnový polyetylen je nenasákavý a chemicky imunní. |
Důležité: Spádování a odvod kondenzátu
Gravitace pracuje pro vás:
Všechny vodorovné trasy potrubí musí být spádovány směrem k jednotce RECUBOX® (minimální sklon 1–2 %). Protože je RECUBOX® umístěn v nejnižším bodě, veškerý kondenzát obsahující chlorové sloučeniny plynule odtéká do výměníku a odtud přímo do odpadu. Tím zabráníte tvoření "kapes" se stojatou vodou v potrubí.
Praktický tip: Pokud musíte v některých místech použít ohebné potrubí (např. pro dopojení hrdel), volte výhradně plastové ohebné hadice nebo hadice s vnitřní vrstvou odolnou vůči chemikáliím. Vyhnete se tak budoucím nákladným opravám v podhledech.
Poznámka: Správná volba materiálu potrubí je klíčová pro zachování 12leté záruky na těsnost pláště jednotky RECUBOX®. Nevhodné potrubí může negativně ovlivnit hygienu celého systému.
