ResiX X-PP - Ø100–630 mm - Vegyileg ellenálló polipropilén szűrődoboz
Vegyileg ellenálló resiX X-PP zsebes szűrődoboz 100% polipropilénből. G3–M5 szűrési osztályok, Ø100–630 mm csatlakozások. PE vagy PVC kivitelben is kapható, a levegő kémiájától függően.

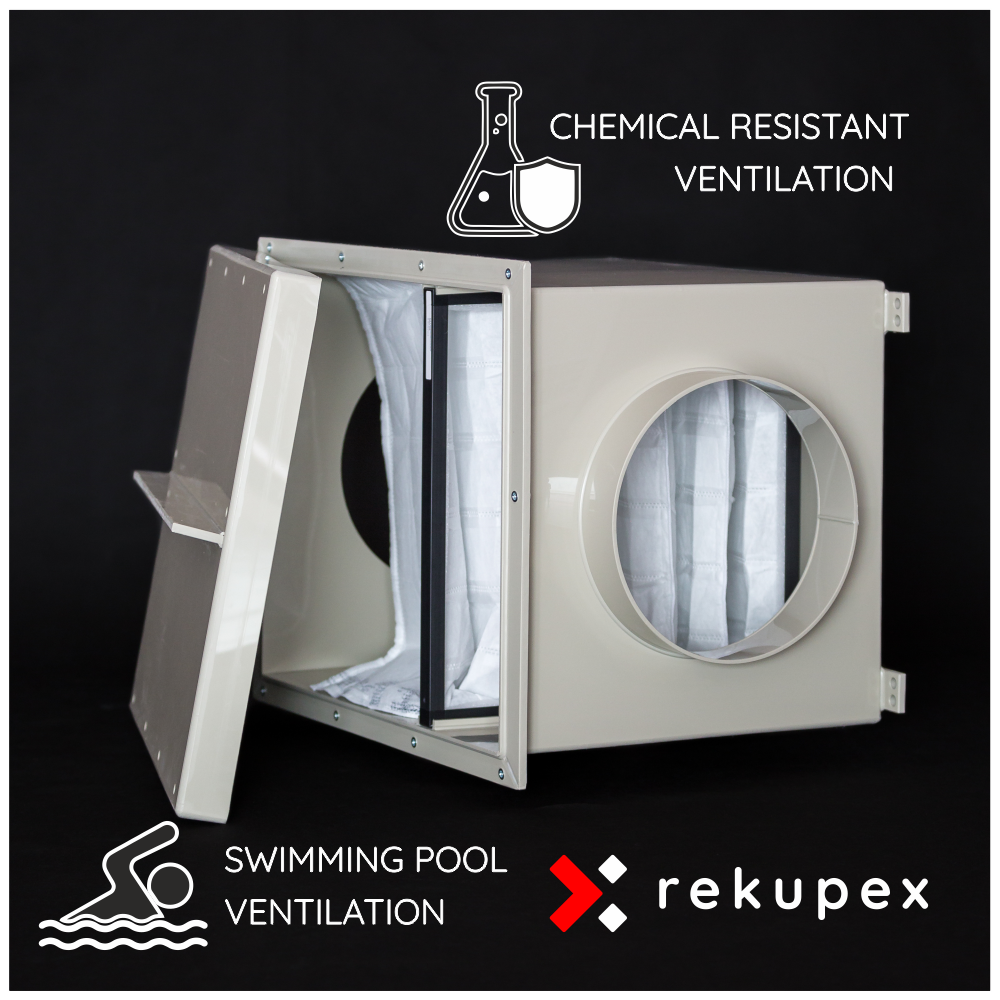

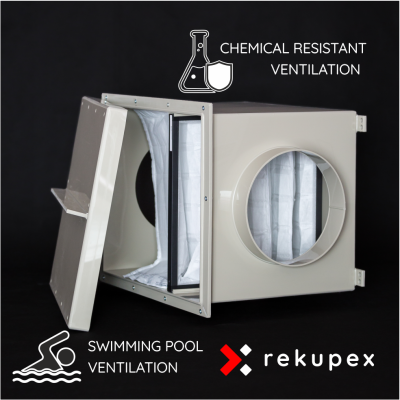

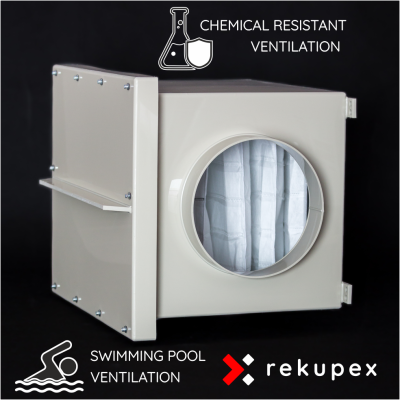

A ResiX X-PP egy zsebes szűrődoboz, amelyet ipari és laboratóriumi alkalmazásokhoz terveztek, ahol a vegyi ellenállás és a megbízható szűrés kulcsfontosságú. A teljes test alapfelszereltségként 100% polipropilénből (PP) készült, amely maximális védelmet nyújt az agresszív vegyszerek, a korrózió és a nedvesség ellen.
A szűrődoboz Syntex zsebes szűrőkkel van felszerelve, G3–M5 hatékonysági osztályba sorolva, amelyek hatékony por- és szennyeződés-leválasztást biztosítanak alacsony nyomásveszteség és hosszú élettartam mellett. Standard kivitelben Ø100–630 mm csatlakozóátmérővel vagy négyzet alakú kivitelben, az ügyfél igényei szerint.
Az ár és a készlet a DN 400-as szűrődobozra vonatkozik, amelynek méretei 520x520x500 mm, és amely egy Syntex ISO ePM10 50 (M5) 500x500x360 mm-es 5-zsebes szűrővel van felszerelve.
Ha megadja nekünk a szükséges légáramlásra (m³/h) és a csatlakozás formájára vonatkozó adatokat, javaslatot teszünk a leghatékonyabb opcióra, és kiszámítjuk a legjobb lehetséges megoldást a megfelelő dobozmérettel.
Fő előnyök
- Teljes polipropilén konstrukció – vegyszerálló, nem korrodál, könnyű.
- Opcionális PE vagy PVC változat – speciális kémiai környezetekhez.
- Syntex zsebszűrők G3–M5 – hatékonyan felfogják a durvább és finomabb részecskéket.
- Széles csatlakozási tartomány Ø100–630 mm – univerzális kompatibilitás.
- Könnyű karbantartás és szűrőcsere – mosható felület és szerszám nélküli összeszerelés.
- Nincsenek fém alkatrészek – ideális agresszív és párás környezetbe.
- Egyedi árképzés – a m³/ha és a csatlakozás alakja alapján testreszabva.
Műszaki paraméterek
| Paraméter | Érték |
|---|---|
| Test anyaga | 100% PP (opcionálisan PE vagy PVC a specifikációktól és a kémiai összetételtől függően) |
| Szűrő típusa | Syntex zsebszűrők |
| Szűrési osztályok | G3, G4, M5 |
| Standard dobozméret | 520 × 520 × 520 mm (méretek a szükséges szűrt levegő térfogatáramának, csatlakozó átmérőjének stb. megfelelően) |
| Elérhető csatlakozóátmérők | Ø100 / Ø125 / Ø160 / Ø200 / Ø250 / Ø300 / Ø315 / Ø355 / Ø400 / Ø450 / Ø500 / Ø560 / Ø600 / Ø630 |
| Csatlakozás típusa | Kerek vagy szögletes légcsatornák |
| Maximális üzemi hőmérséklet | kb. 60–65 °C (a kémiai környezettől függően) |
| Maximális relatív páratartalom | akár 90%-os relatív páratartalom |
| Karbantartás | Mosható felület, egyszerű szűrőcsere |
| Élettartam | DlKényelmes – robusztus PP konstrukció és kiváló minőségű Syntex zsebek |
Adatlap
- Anyag
- Átmérő [mm]
- Méretek hxszxm [mm]:
- Légáramlás [m3/h]
- Származási ország
- Nincs korróziós kockázat: Ez a ventilátor nem érintkezik klórral vagy medencepárával, mivel kizárólag külső levegővel dolgozik.
- Választás: Ehhez a pozícióhoz elegendő egy szabványos, jó minőségű csőventilátor, speciális vegyi ellenállóság nélkül.
- Szűrési akadály: A medencéből érkező levegő először egy szűrő textílián halad át, amely mechanikusan felfogja az aeroszolt (koncentrált klórt tartalmazó víz mikrocseppeket).
- Kondenzációs tisztítás: A hővisszanyerő cserélőben a levegő lehűl, és a nedvesség lecsapódik. Ez a víz megköti a gáz halmazállapotú klórt, és biztonságosan a lefolyóba vezeti.
- Eredmény: A csak a RECUBOX után elhelyezett ventilátor jelentősen „megtisztított” levegővel dolgozik, ami védi a motorját és a csapágyait.
Milyen ventilátorokat válasszunk medencetéri szellőzéshez?
A ventilátorok kiválasztása medencetéri helyiségekhez a magas páratartalom és az agresszív klór jelenléte miatt kritikus jelentőségű. A RECUBOX® X-POOL egység használata esetén azonban a készülék kialakításának köszönhetően a ventilátorok ellenállóságával szembeni követelmények jelentősen az Ön javára változnak.
1. Ventilátor a befújt levegőhöz (friss levegő)
A rendszer ezen részében a helyzet a legegyszerűbb. A befúvó ventilátor tiszta külső levegőt szív be, és azt a hővisszanyerőn keresztül a medencetérbe nyomja.
2. Ventilátor az elszívott levegőhöz (elhasznált levegő)
A RECUBOX® X-POOL egységgel való egyedi integrációnak köszönhetően az elszívó ventilátor olyan módon védett, amely jelentősen meghosszabbítja az élettartamát:
Telepítési és karbantartási ajánlások
Kulcsszabály: a RECUBOX® legyen a rendszer legalacsonyabb pontja
A megfelelő működéshez a RECUBOX® egységet a légtechnikai útvonal legalacsonyabb pontjára kell telepíteni. Csak így képes a csőhálózat természetes módon az összes agresszív, klórt tartalmazó kondenzátumot az egység felé, majd onnan a lefolyóba vezetni. Így megelőzhető a nedvesség felhalmozódása a ventilátoroknál vagy a kritikus csőkötéseknél.
| Csőanyag | Az elszívó ághoz kizárólag műanyag (PVC/PP) vagy rozsdamentes acél csővezeték használatát javasoljuk. Az alumínium csővezeték gyors korróziónak van kitéve. |
| Ventilátortípus | Javasoljuk, hogy teljes egészében műanyag kivitelű ventilátorokat válasszon, legalább IP44 védettséggel. |
| Szűrőkarbantartás | A szűrő textília rendszeres ellenőrzése medencéknél kulcsfontosságú a hőcserélő tisztaságának és a ventilátor védelmének megőrzéséhez. |
Szakmai véleményünk: A RECUBOX® X-POOL ellenálló kialakításának és a megfelelően kiválasztott műanyag ventilátoroknak a kombinációja jelenti a műszakilag legtisztább megoldást a modern medencék számára. Ez a konfiguráció költséget takarít meg, mivel feleslegessé teszi a vegyipar számára készült rendkívül drága ipari ventilátorok használatát.
Megjegyzés: A fenti információk a gyártó által javasolt műszaki gyakorlatot jelentik az alkatrészek élettartamának meghosszabbítása érdekében. A ventilátorok végleges kiválasztásának mindig összhangban kell lennie a légtechnikai tervvel és az adott létesítményben várható vegyi anyag koncentrációjával.
Milyen csővezetéket válasszunk medencetéri szellőzéshez?
A légtechnikai csőhálózat anyagának megválasztása medencénél ugyanolyan fontos, mint maga a hővisszanyerő rendszer. A klórtartalmú agresszív környezet magas páratartalommal párosulva néhány hónap alatt tönkreteheti a nem megfelelően kiválasztott csővezetéket.
Miért kell kerülni az alumíniumot és az olcsó „flexi” tömlőket?
A gyakran használt alumínium flexibilis csövek (úgynevezett Alu-flexi, Sono-flexi) medenceterekhez teljesen alkalmatlanok. A klórgőzök gyors oxidációt idéznek elő az alumíniumnál, ami fehér por megjelenésével, majd a csőfal kilyukadásával jár.
Figyelem a tömítetlenségekre: Amint a csővezeték korróziónak indul, a rendszer elveszíti nyomásegyensúlyát, megnő a nedvesség az épület szerkezetében, és penészképződés veszélye áll fenn a szivárgó szakaszok környezetében.
Ajánlott anyagok a RECUBOX® X-POOL rendszerhez
A medencetéri hővisszanyerés hosszú távon megbízható működéséhez olyan anyagok használatát javasoljuk, amelyek természetüknél fogva ellenállnak a korróziónak:
| Műanyag csővezeték (PVC / PP) | Ideális választás medencékhez. A sima műanyag csővezeték 100%-ban ellenáll a klórnak és a nedvességnek, és minimális nyomásveszteséggel működik. |
| Rozsdamentes acél csővezeték | Prémium megoldás rendkívüli mechanikai ellenállással. Alkalmas látványos, szabadon vezetett belső csőhálózatokhoz a medencetérben. |
| Szigetelt EPE csővezeték | Kiváló választás fűtetlen helyiségeken átvezetett szakaszokhoz. A habosított polietilén nem szívja fel a nedvességet és vegyileg ellenálló. |
Fontos: Lejtés és kondenzátum-elvezetés
A gravitáció az Ön oldalán áll:
Minden vízszintes csőszakaszt a RECUBOX® egység felé kell lejtetni (minimális lejtés 1–2%). Mivel a RECUBOX® a legalacsonyabb ponton helyezkedik el, az összes klórvegyületet tartalmazó kondenzátum folyamatosan a hőcserélőbe, onnan pedig közvetlenül a lefolyóba távozik. Ez megakadályozza az állóvizet tartalmazó „zsebek” kialakulását a csővezetékben.
Gyakorlati tipp: Ha bizonyos helyeken rugalmas csővezetéket kell alkalmaznia (például csonkok csatlakoztatásához), kizárólag műanyag flexibilis tömlőket vagy vegyszerálló belső réteggel ellátott tömlőket válasszon. Így elkerülheti a későbbi költséges javításokat az álmennyezetekben.
Megjegyzés: A csővezeték anyagának helyes megválasztása kulcsfontosságú a RECUBOX® egység burkolatának tömörségére vonatkozó 12 éves garancia megőrzéséhez. A nem megfelelő csővezeték negatívan befolyásolhatja az egész rendszer higiéniáját.
