Wymiennik ciepła rekuperacyjny RX 08/400 (przeciwprądowy wymiennik ciepłego powietrza do odzysku powietrza)
Przepływ 1600m3/godz. - Sprawność 94,8% ....
Przepływ 1100m3/godz. - Sprawność 95,1% ....
Przepływ 330m3/godz. - Sprawność 96% ....
Wymiary: 899 x 674 x 400 Mniam....
Waga: 20,51 kg ....
Materiał: aluminium
RX i RX-P to nowoczesne wymienniki ciepła o przepływie przeciwprądowym, których lamelki wykonane są z wytrzymałego aluminium i tworzywa sztucznego. Wymiennik przeciwprądowy jest następcą mniej wydajnego wymiennika krzyżowego. Wymiennik przeciwprądowy nie przenosi wilgoci i zapachów. Jego wydajność przekracza 95%. Dzięki tym właściwościom, a także sprawdzonej szczelności każdego wyprodukowanego egzemplarza, znajduje on zastosowanie zarówno w jednostkach odzysku ciepła domów pasywnych, jak i w zastosowaniach przemysłowych.
- Wydajność do ponad 95%
- Doskonały stosunek jakości do ceny
- Najlepsza równowaga między stratą ciśnienia a wydajnością
- Specjalnie opracowana geometria żeberek zapewniająca optymalne właściwości wymiany ciepła
- 100% test szczelności
- Technologia podwójnego szwu w całej linii produktów = najlepsza szczelność na rynku
- Długości wszystkich rozmiarów do 950 mm (w jednym kawałku)
- Wymiary: 899 x 674 x 400 mm
- Waga: 20,51 kg
- Materiał: aluminium
- Certyfikaty Eurovent, ILH, TÜV, EAC, QMS, OHMS, EMS
Parametry wymiennika ciepła przy: stosunku powietrza wewnętrznego do zewnętrznego 1:1, temperaturze powietrza zewnętrznego -5°C i wilgotności względnej 25%, temperaturze powietrza wewnętrznego 25°C i wilgotności względnej 80%, wyniki z oprogramowania obliczeniowego certyfikowanego przez europejską firmę Eurovent
- Przepływ 330 m3/h - Sprawność 96% - Prędkość czołowa 0,5 m/s - Strata ciśnienia - wlot - 26,3 Pa, wylot - 38,3 Pa
- Przepływ 1100m3/h - Sprawność 95,1% - Prędkość czołowa 1,5 m/s - Strata ciśnienia - wlot - 140,2 Pa, wylot - 211,8 Pa
- Przepływ 1600m3/h - Sprawność 94,8% - Prędkość czołowa 2,2 m/s - Strata ciśnienia - wlot - 256,1 Pa, wylot - 390,8 Pa
Na życzenie prześlemy Państwu kompletne parametry wymiennika i wartości wynikowe drogą mailową w postaci kart parametrów w formacie .pdf, przy spełnieniu żądanych przez Państwa warunków (wilgotność, temperatura, strumień objętości powietrza).
Sprawność wymienników przeciwprądowych RX

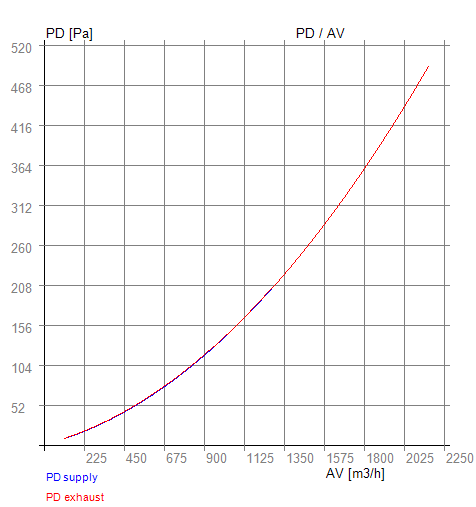

Wykres straty ciśnienia - PD [Pa] w funkcji strumienia objętości AV [m3/h] - wymiennik RX 08/400
Parametry przeciętnego okresu zimowego w Czechach
stosunek powietrza wewnętrznego do zewnętrznego 1:1, temperatura powietrza zewnętrznego 1°C i wilgotność względna 78%, temperatura powietrza wewnętrznego 25°C i wilgotność względna 28%, wyniki z oprogramowania obliczeniowego certyfikowanego przez europejską firmę Eurovent

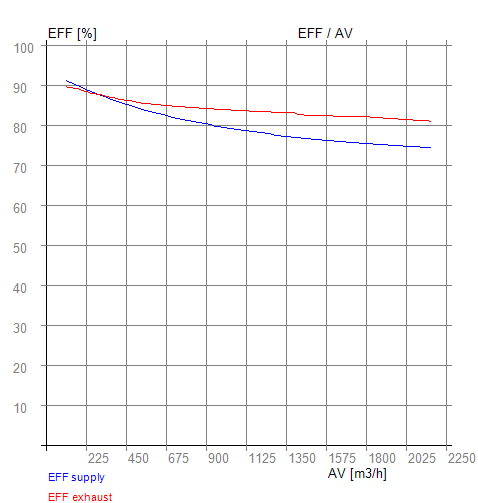

Wykres zależności sprawności EFF [%] od strumienia objętości AV [m3/h] - wymiennik RX 08/400
Parametry dla okresu średniegowczesne zimy w Czechach
stosunek powietrza wewnętrznego do zewnętrznego 1:1, temperatura powietrza zewnętrznego 1°C i wilgotność względna 78%, temperatura powietrza wewnętrznego 25°C i wilgotność względna 28%, wyniki z oprogramowania obliczeniowego certyfikowanego przez europejską firmę Eurovent
Wymiennik odzysku ciepła może być montowany w dowolnym miejscu urządzenia (szafie, skrzynce).
 |
Montaż na wąskiej tacy. Zalecane nachylenie wylotu ciepła odpadowego wynosi 3°, aby zapewnić dobre odprowadzanie kondensatu. |
 |
Montaż na powierzchni czołowej Zalecane nachylenie wylotu ciepła odpadowego wynosi 5°, aby zapewnić dobre odprowadzanie kondensatu. |
 |
Montaż na wąskiej tacy Pozycja ta jest możliwa jedynie w przypadku, gdy cały ciężar wymiennika nie spoczywa na wąskiej tacy. |
Dzięki precyzyjnemu doborowi wymiarów wymienników możliwe jest ich wzajemne łączenie celem zwiększenia sprawności i maks. przepływ powietrza.
Lamele wszystkich wymienników ciepła RX są wyposażone w technologię dwukołnierzową, co zapewnia najlepszą szczelność na rynku.
Aby móc jak najszybciej realizować Państwa zamówienia, najpopularniejsze wymienniki utrzymujemy w magazynie w większych ilościach.
Jeżeli nie dokonają Państwo wyboru spośród naszej oferty w sklepie internetowym, nie ma problemu, abyśmy wycenili dla Państwa dowolny wymiennik zgodnie z poniższą tabelą.
Opis
- Długość gwarancji
- 36 miesięcy
- Certyfikacja EUROVENT:
- TAK
- Materiał listew:
- Aluminium
- Materiał poszycia:
- Aluminium
- Najwyższa wydajność na wyjściu [m3/godz.]:
- 0 - 1600
- Wymiary dł. x szer. x wys. [mm]:
- 899x674x400
- Odległość między ostrzami [mm]:
- 2.6
- Waga [kg]:
- 20.51
- Temperatura pracy [°C]
- -40 do +80
