Sausas oras namuose žiemą? Entalpinis šilumokaitis gali būti sprendimas
Sausas oras namuose žiemą? Entalpinis šilumokaitis gali būti sprendimas
Žiemą vėdinimo sistema su šilumos atgavimu gali tiekti į namus labai sausą orą. Tačiau entalpinis šilumokaitis gali atgauti dalį drėgmės iš ištraukiamo oro ir perduoti ją tiekiamam orui.
Sausas patalpų oras yra dažna problema šildymo sezono metu. Šaltame lauko ore yra mažai vandens garų, o jį pašildžius iki kambario temperatūros, santykinė oro drėgmė gerokai sumažėja.
Įprastas šilumokaitis gali labai efektyviai perduoti šilumą iš ištraukiamo oro šviežiam tiekiamam orui, tačiau drėgmės jis neperduoda.
Entalpinis šilumokaitis perduoda ne tik šilumą, bet ir dalį vandens garų. Tai padeda išlaikyti natūralesnę patalpų oro drėgmę, gerina gyvenimo komfortą ir mažina pernelyg didelį oro sausėjimą.
Koks gali būti šis skirtumas? Panagrinėkime konkrečius dviejų RECUTECH šilumokaičių techninius duomenis vienodomis žiemos sąlygomis.
Kodėl žiemą patalpų oras būna sausas?
Šaltame lauko ore yra gerokai mažiau vandens garų nei šiltame patalpų ore.
Jeigu, pavyzdžiui, −5 °C temperatūros ir 78 % santykinės drėgmės lauko oras patenka į namus ir vėliau pašildomas, jo vandens garų kiekis praktiškai nepakinta, jei nevyksta drėgmės perdavimas.
Tačiau jo santykinė drėgmė gerokai sumažėja.
Kas vyksta naudojant įprastą šilumos atgavimą?
Lauko oras patenka į šilumokaitį, kai jo drėgmės kiekis yra maždaug 2,0 g/kg.
Praėjęs pro įprastą šilumokaitį, mūsų modeliniame pavyzdyje oras pasiekia 19,4 °C temperatūrą, tačiau jame vis dar yra tik 2,0 g/kg vandens garų.
Todėl tiekiamo oro santykinė drėgmė siekia vos 14,6 %.
Jeigu toks oras nuolat tiekiamas į namus, patalpų oro drėgmė gali mažėti. Faktinis rezultatas taip pat priklauso nuo drėgmės kiekio, kurį gyventojai išskiria gamindami maistą, prausdamiesi ir užsiimdami kita veikla.
Kaip entalpinis šilumokaitis veikia žiemą?
Entalpiniame šilumokaityje naudojama speciali membrana, leidžianti perduoti šilumą ir dalį vandens garų tarp dviejų atskirtų oro srautų.
Žiemą dalis šilto ištraukiamo oro drėgmės perduodama šaltam, šviežiam orui, kuris tiekiamas į namus.
| Šilumos perdavimas | Pašildo šviežią lauko orą, panaudodamas iš ištraukiamo oro atgautą šilumą. |
| Drėgmės perdavimas | Perduoda dalį vandens garų iš ištraukiamo oro tiekiamam orui. |
| Oro srautų atskyrimas | Tiekiamo ir ištraukiamo oro srautai išlieka atskirti vienas nuo kito. |
Pašildytas šviežias oras patenka į namus turėdamas daugiau vandens garų nei naudojant įprastą šilumokaitį.
Palyginimas pagal konkrečius techninius duomenis
Šiam modeliniam palyginimui naudojome du RECUTECH gaminamus šilumokaičius:
| RECUTECH RSK+16-500-25 | Įprastas šilumokaitis be drėgmės atgavimo |
| RECUTECH RFK+16-500-28 | Entalpinis šilumokaitis |
Abiejų šilumokaičių matmenys yra 366 × 366 × 500 mm. Skaičiavimai pagrįsti gamintojo techninių duomenų lapais, esant vienodoms įeinančio oro sąlygoms.
Modelinio skaičiavimo žiemos sąlygos
Palyginimas pagrįstas tipiška žiemos situacija, kai lauko oras labai šaltas, o patalpų temperatūra komfortiška.
| Parametras | Lauko oras ODA | Ištraukiamas oras ETA |
| Temperatūra | −5 °C | 22 °C |
| Santykinė drėgmė | 78 % RH | 50 % RH |
| Drėgmės kiekis | 2,0 g/kg | 8,2 g/kg |
| Nominalus tūrinis oro srautas | 200 m³/h | |
Tiekiamo oro rezultatai – SUP
Abu šilumokaičiai efektyviai pašildo įeinantį lauko orą. Tačiau svarbiausias skirtumas yra vandens garų kiekis tiekiamame ore.
| SUP parametras | Įprastas RSK+ | Entalpinis RFK+ |
| Temperatūra | 19,4 °C | 18,1 °C |
| Santykinė drėgmė | 14,6 % | 48,3 % |
| Drėgmės kiekis | 2,0 g/kg | 6,2 g/kg |
Šiomis sąlygomis entalpinis šilumokaitis tiekia į namus orą, kurio drėgmės kiekis yra 6,2 g/kg, o įprastas šilumokaitis – tik 2,0 g/kg.
Skirtumas – 4,2 g/kg vandens garų entalpinio šilumokaičio naudai.
Kas vyksta su šalinamu oru – EHA?
Šilumokaičių skirtumas matomas ir oro, kuris palieka vėdinimo įrenginį ir išmetamas į lauką, parametruose.
| EHA parametras | Įprastas RSK+ | Entalpinis RFK+ |
| Temperatūra | 5,3 °C | 1,5 °C |
| Santykinė drėgmė | 95,1 % | 95,1 % |
| Drėgmės kiekis | 5,2 g/kg | 4,0 g/kg |
| Apskaičiuotas kondensato kiekis | 0,7 l/h | 0,3 l/h |
Entalpinis šilumokaitis perduoda dalį vandens garų iš ištraukiamo oro tiekiamam orui. Todėl į lauką išmetamas oras yra sausesnis, o šiame modeliniame skaičiavime susidaro mažiau kondensato.
Kondensato kiekis nėra tas pats, kas atgautų ir tiekiamam orui perduotų vandens garų kiekis. Tai du skirtingi dydžiai.

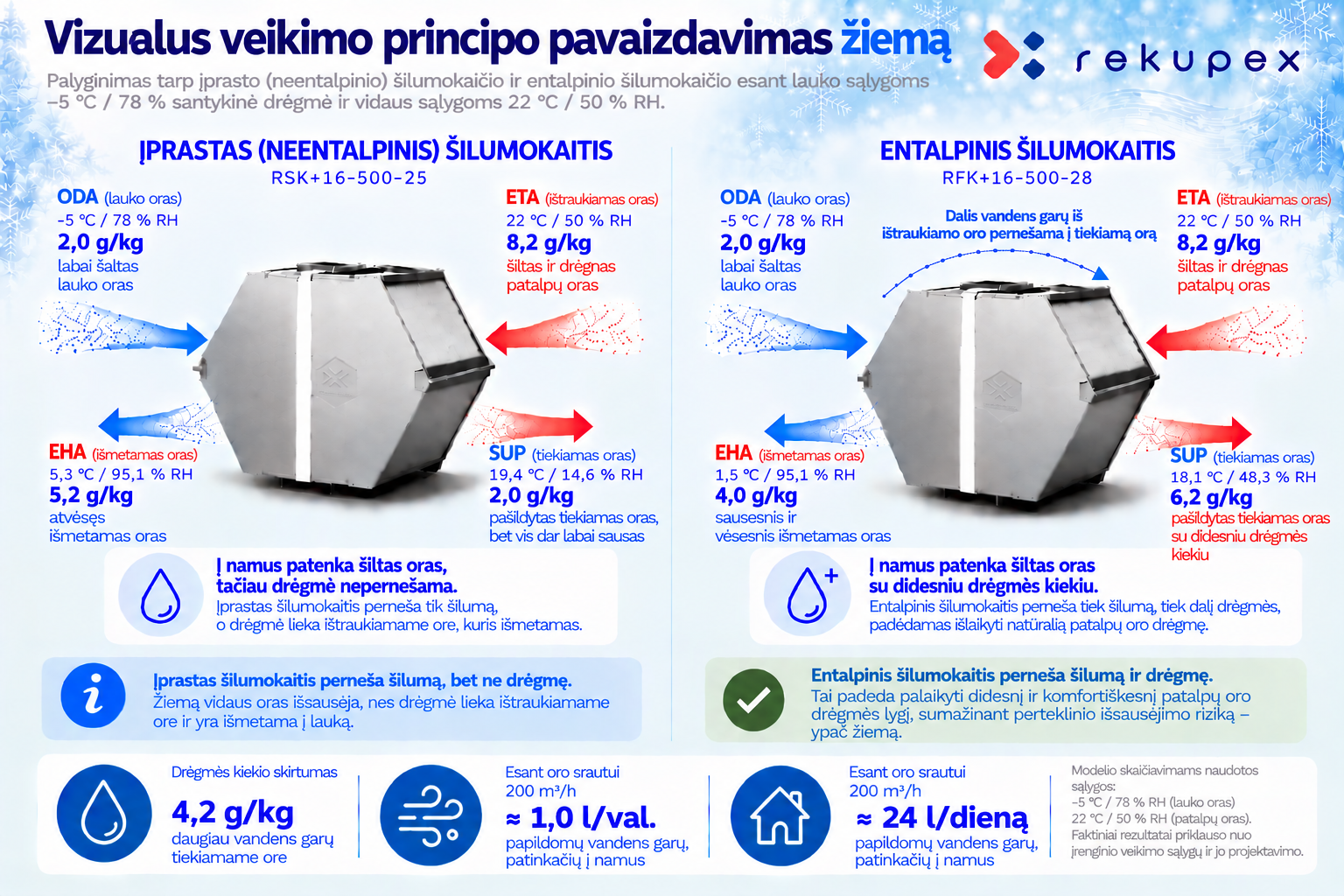

Vizualus veikimo principo pavaizdavimas žiemą
Toliau pateiktoje iliustracijoje aiškiai parodytas skirtumas tarp įprasto ir entalpinio šilumokaičio, esant vienodoms įeinančio oro sąlygoms.
Šilumos ir drėgmės perdavimo palyginimas žiemą
Įprastas šilumokaitis perduoda šilumą, o entalpinis šilumokaitis perduoda ir šilumą, ir dalį drėgmės.
Kiek drėgmės entalpinis šilumokaitis gali atgauti ir tiekti į namus?
Iš pirmo žvilgsnio 4,2 g/kg skirtumas gali atrodyti nedidelis. Tačiau vėdinimo įrenginys nuolat tiekia į namus didelį oro kiekį.
Šiam modeliniam skaičiavimui naudojame gamintojo techninių duomenų lapuose pateiktus duomenis.
Pradinės vertės:
| Nominalus tūrinis oro srautas | 200 m³/h |
| Oro masės srautas | 240,8 kg/h |
| Drėgmės kiekis SUP – įprastas šilumokaitis | 2,0 g/kg |
| Drėgmės kiekis SUP – entalpinis šilumokaitis | 6,2 g/kg |
| Drėgmės kiekio skirtumas | 4,2 g/kg |
Skaičiavimas per valandą:
240,8 × 4,2 = 1 011,36 g/h
Tai atitinka maždaug 1,01 litro vandens vandens garų pavidalu per valandą.
Skaičiavimas per 24 valandas:
1,01136 × 24 = 24,27 l/parą
Modelinio palyginimo rezultatas:
≈ 1,0 l/val.
Daugiau vandens garų tiekiamame ore.
≈ 24 l/parą
Daugiau vandens garų, patenkančių į namus nepertraukiamo veikimo metu.
Tai modelinis palyginimas apibrėžtomis sąlygomis. Ši vertė parodo į namus tiekiamo vandens garų kiekio skirtumą, palyginti su įprastu šilumokaičiu, o ne skysto vandens kiekį ar garantuotą patalpų oro drėgmės padidėjimą. Faktinis drėgmės perdavimas priklauso nuo veikimo sąlygų, oro srauto ir ištraukiamame ore esančio drėgmės kiekio.
Pagrindiniai entalpinio šilumokaičio privalumai žiemą
| Mažesnis oro sausėjimas | Grąžina į namus dalį ištraukiamame ore esančios drėgmės. |
| Didesnis gyvenimo komfortas | Padeda palaikyti komfortiškesnę oro drėgmę šildymo sezono metu. |
| Šilumos atgavimas | Naudoja ištraukiamo oro šilumą įeinančiam šviežiam orui pašildyti. |
| Vandens garų perdavimas | Speciali membrana leidžia perduoti dalį drėgmės tarp oro srautų. |
| Mažesnis kondensato susidarymas | Modeliniame pavyzdyje susidaro mažiau kondensato nei įprastame šilumokaityje. |
Ar entalpinis šilumokaitis suderinamas su jūsų vėdinimo įrenginiu?
Entalpinis šilumokaitis skirtas ne tik naujiems vėdinimo įrenginiams. Daugelyje esamų sistemų įprastą šilumokaitį galima pakeisti suderinamu entalpiniu šilumokaičiu.
Mūsų asortimente rasite entalpinių šilumokaičių įvairių gamintojų vėdinimo įrenginiams.
Pasirinkite su savo įrenginiu suderinamą entalpinį šilumokaitį:
RASKITE SAVO ĮRENGINIUI TINKAMĄ ENTALPINĮ ŠILUMOKAITĮ →
Nerandate savo vėdinimo įrenginio?
Mielai padėsime pasirinkti tinkamą šilumokaitį. Atsiųskite mums savo vėdinimo įrenginio gamintojo pavadinimą ir tikslų modelį, o jei įmanoma, pridėkite originalaus šilumokaičio nuotrauką arba matmenis.
Susisiekite su mumis: info@rekupex.cz
Išvada: šilumos atgavimas nebūtinai reiškia sausą orą
Įprastas šilumokaitis gali labai efektyviai atgauti šilumą, tačiau drėgmės jis neperduoda. Todėl žiemą jis gali tiekti į namus pašildytą orą, kurio santykinė drėgmė labai maža.
Entalpinis šilumokaitis perduoda ne tik šilumą, bet ir dalį vandens garų iš ištraukiamo oro tiekiamam orui.
Mūsų modeliniame palyginime, kai lauko temperatūra yra −5 °C, patalpų temperatūra – 22 °C, o santykinė drėgmė – 50 %, entalpinis šilumokaitis tiekia į namus maždaug 4,2 g/kg daugiau vandens garų nei įprastas šilumokaitis.
Esant nominaliam 200 m³/h oro srautui, tai atitinka maždaug 24 litrus papildomo vandens per parą vandens garų pavidalu tiekiamame ore.
Taigi entalpinis šilumokaitis yra efektyvus sprendimas, padedantis sumažinti pernelyg didelį patalpų oro sausėjimą žiemą ir kartu išlaikyti komfortišką vėdinimą su šilumos atgavimu.
