Suh zrak u kući zimi? Entalpijski izmjenjivač topline može biti rješenje
Suh zrak u kući zimi? Entalpijski izmjenjivač topline može biti rješenje
Zimi ventilacija s povratom topline može dovoditi vrlo suh zrak u kuću. Entalpijski izmjenjivač topline, međutim, može povratiti dio vlage iz odvodnog zraka i prenijeti je u dovodni zrak.
Suh zrak u zatvorenom prostoru čest je problem tijekom sezone grijanja. Hladan vanjski zrak sadrži malo vodene pare, a kada se zagrije na sobnu temperaturu, njegova relativna vlažnost znatno se smanjuje.
Konvencionalni izmjenjivač topline može vrlo učinkovito prenijeti toplinu iz odvodnog zraka na svježi dovodni zrak, ali ne prenosi vlagu.
Entalpijski izmjenjivač topline, s druge strane, prenosi ne samo toplinu nego i dio vodene pare. To pomaže održati prirodniju vlažnost zraka u prostorijama, poboljšava udobnost stanovanja i smanjuje prekomjerno isušivanje zraka.
Kolika može biti razlika? Pogledajmo konkretne tehničke podatke dvaju izmjenjivača topline RECUTECH u jednakim zimskim uvjetima.
Zašto je zrak u zatvorenom prostoru suh zimi?
Hladan vanjski zrak sadrži znatno manje vodene pare od toplog unutarnjeg zraka.
Ako se, primjerice, vanjski zrak temperature −5 °C i relativne vlažnosti 78 % dovede u kuću i zatim zagrije, njegov sadržaj vodene pare ostaje praktički nepromijenjen, pod uvjetom da ne dolazi do prijenosa vlage.
Međutim, njegova relativna vlažnost znatno se smanjuje.
Što se događa kod konvencionalnog povrata topline?
Vanjski zrak ulazi u izmjenjivač topline sa sadržajem vlage od približno 2,0 g/kg.
Nakon prolaska kroz konvencionalni izmjenjivač topline u našem modelnom primjeru doseže temperaturu od 19,4 °C, ali i dalje sadrži samo 2,0 g/kg vodene pare.
Relativna vlažnost dovodnog zraka stoga iznosi samo 14,6 %.
Ako takav zrak neprestano ulazi u kuću, vlažnost zraka u prostorijama može se smanjiti. Stvarni rezultat ovisi i o količini vlage koju stanari stvaraju kuhanjem, kupanjem i drugim aktivnostima.
Kako entalpijski izmjenjivač topline radi zimi?
Entalpijski izmjenjivač topline koristi posebnu membranu koja omogućuje prijenos topline i dijela vodene pare između dvaju odvojenih tokova zraka.
Zimi se dio vlage iz toplog odvodnog zraka prenosi u hladan, svježi zrak koji se dovodi u kuću.
| Prijenos topline | Zagrijava svježi vanjski zrak toplinom povraćenom iz odvodnog zraka. |
| Prijenos vlage | Prenosi dio vodene pare iz odvodnog zraka u dovodni zrak. |
| Odvajanje tokova zraka | Tokovi dovodnog i odvodnog zraka ostaju međusobno odvojeni. |
Zagrijani svježi zrak ulazi u kuću s većim sadržajem vodene pare nego pri uporabi konvencionalnog izmjenjivača topline.
Usporedba na temelju konkretnih tehničkih podataka
Za ovu modelnu usporedbu koristili smo dva izmjenjivača topline proizvođača RECUTECH:
| RECUTECH RSK+16-500-25 | Konvencionalni izmjenjivač topline bez povrata vlage |
| RECUTECH RFK+16-500-28 | Entalpijski izmjenjivač topline |
Oba izmjenjivača topline imaju dimenzije 366 × 366 × 500 mm. Izračuni se temelje na tehničkim listovima proizvođača, pri jednakim ulaznim uvjetima.
Zimski modelni uvjeti
Usporedba se temelji na tipičnoj zimskoj situaciji s vrlo hladnim vanjskim zrakom i ugodnom unutarnjom temperaturom.
| Parametar | Vanjski zrak ODA | Odvodni zrak ETA |
| Temperatura | −5 °C | 22 °C |
| Relativna vlažnost | 78 % RV | 50 % RV |
| Sadržaj vlage | 2,0 g/kg | 8,2 g/kg |
| Nazivni volumni protok zraka | 200 m³/h | |
Rezultati za dovodni zrak – SUP
Oba izmjenjivača topline učinkovito zagrijavaju ulazni vanjski zrak. Međutim, najvažnija razlika nalazi se u količini vodene pare u dovodnom zraku.
| Parametar SUP | Konvencionalni RSK+ | Entalpijski RFK+ |
| Temperatura | 19,4 °C | 18,1 °C |
| Relativna vlažnost | 14,6 % | 48,3 % |
| Sadržaj vlage | 2,0 g/kg | 6,2 g/kg |
U tim uvjetima entalpijski izmjenjivač topline dovodi u kuću zrak sa sadržajem vlage od 6,2 g/kg, dok konvencionalni izmjenjivač topline osigurava samo 2,0 g/kg.
Razlika iznosi 4,2 g/kg vodene pare u korist entalpijskog izmjenjivača topline.
Što se događa s ispušnim zrakom – EHA?
Razlika između izmjenjivača topline vidljiva je i u parametrima zraka koji napušta ventilacijsku jedinicu i ispušta se u vanjski prostor.
| Parametar EHA | Konvencionalni RSK+ | Entalpijski RFK+ |
| Temperatura | 5,3 °C | 1,5 °C |
| Relativna vlažnost | 95,1 % | 95,1 % |
| Sadržaj vlage | 5,2 g/kg | 4,0 g/kg |
| Izračunata količina kondenzata | 0,7 l/h | 0,3 l/h |
Entalpijski izmjenjivač topline prenosi dio vodene pare iz odvodnog zraka u dovodni zrak. Zbog toga je zrak koji se ispušta van suši, a u ovom modelnom izračunu nastaje manje kondenzata.
Količina kondenzata nije jednaka količini povraćene vodene pare koja se prenosi u dovodni zrak. Riječ je o dvije različite veličine.

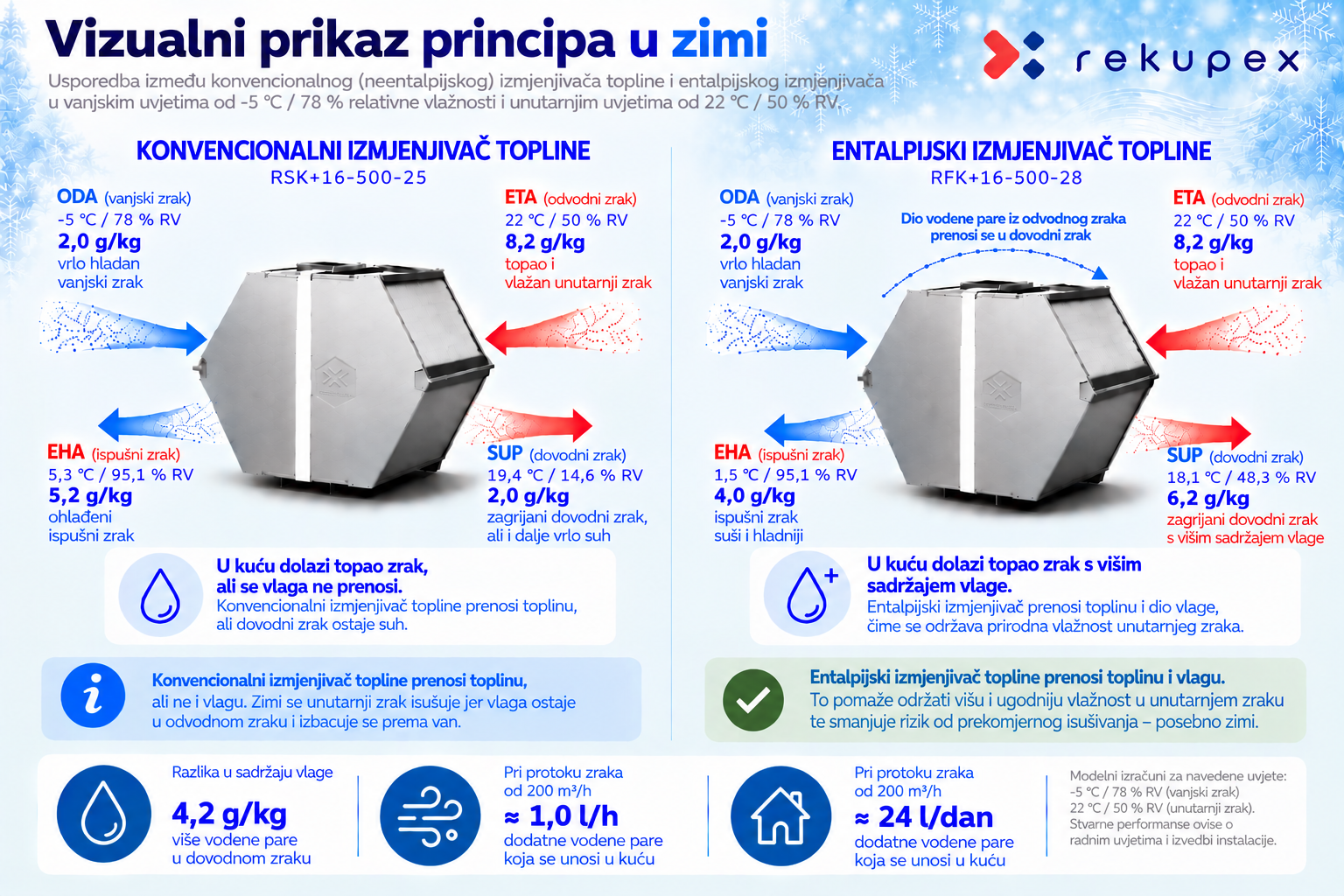

Vizualni prikaz principa rada zimi
Ilustracija u nastavku jasno prikazuje razliku između konvencionalnog i entalpijskog izmjenjivača topline pri jednakim ulaznim uvjetima.
Usporedba prijenosa topline i vlage zimi
Dok konvencionalni izmjenjivač topline prenosi toplinu, entalpijski izmjenjivač prenosi i toplinu i dio vlage.
Koliko vlage entalpijski izmjenjivač topline može povratiti i dovesti u kuću?
Na prvi pogled razlika od 4,2 g/kg može se činiti malom. Međutim, ventilacijska jedinica neprestano dovodi veliku količinu zraka u kuću.
Za ovaj modelni izračun koristimo podatke iz tehničkih listova proizvođača.
Polazne vrijednosti:
| Nazivni volumni protok zraka | 200 m³/h |
| Maseni protok zraka | 240,8 kg/h |
| Sadržaj vlage SUP – konvencionalni izmjenjivač topline | 2,0 g/kg |
| Sadržaj vlage SUP – entalpijski izmjenjivač topline | 6,2 g/kg |
| Razlika u sadržaju vlage | 4,2 g/kg |
Izračun po satu:
240,8 × 4,2 = 1 011,36 g/h
To odgovara približno 1,01 litri vode u obliku vodene pare po satu.
Izračun za 24 sata:
1,01136 × 24 = 24,27 l/dan
Rezultat modelne usporedbe:
≈ 1,0 l/h
Više vodene pare u dovodnom zraku.
≈ 24 l/dan
Više vodene pare koja se dovodi u kuću tijekom neprekidnog rada.
Riječ je o modelnoj usporedbi u definiranim uvjetima. Vrijednost prikazuje razliku u količini vodene pare koja se dovodi u kuću u usporedbi s konvencionalnim izmjenjivačem topline, a ne količinu tekuće vode niti zajamčeno povećanje vlažnosti zraka u prostorijama. Stvarni prijenos vlage ovisi o radnim uvjetima, protoku zraka i količini vlage dostupne u odvodnom zraku.
Glavne prednosti entalpijskog izmjenjivača topline zimi
| Manje isušivanje zraka | Vraća dio vlage iz odvodnog zraka natrag u kuću. |
| Veća udobnost stanovanja | Pomaže održati ugodniju vlažnost zraka tijekom sezone grijanja. |
| Povrat topline | Koristi toplinu iz odvodnog zraka za zagrijavanje ulaznog svježeg zraka. |
| Prijenos vodene pare | Posebna membrana omogućuje prijenos dijela vlage između tokova zraka. |
| Manje stvaranje kondenzata | U modelnom primjeru nastaje manje kondenzata nego u konvencionalnom izmjenjivaču topline. |
Je li entalpijski izmjenjivač topline kompatibilan s vašom ventilacijskom jedinicom?
Entalpijski izmjenjivač topline nije namijenjen isključivo novim ventilacijskim jedinicama. U mnogim postojećim sustavima konvencionalni izmjenjivač topline može se zamijeniti kompatibilnim entalpijskim izmjenjivačem topline.
Naša ponuda uključuje entalpijske izmjenjivače topline za brojne ventilacijske jedinice različitih proizvođača.
Odaberite kompatibilan entalpijski izmjenjivač topline za svoj uređaj:
PRONAĐITE ENTALPIJSKI IZMJENJIVAČ TOPLINE ZA SVOJ UREĐAJ →
Ne možete pronaći svoju ventilacijsku jedinicu?
Rado ćemo vam pomoći odabrati odgovarajući izmjenjivač topline. Pošaljite nam naziv proizvođača i točan model svoje ventilacijske jedinice te, ako je moguće, priložite fotografiju ili dimenzije originalnog izmjenjivača topline.
Kontaktirajte nas: info@rekupex.cz
Sažetak: povrat topline ne mora značiti suh zrak
Konvencionalni izmjenjivač topline može vrlo učinkovito povratiti toplinu, ali ne prenosi vlagu. Zbog toga zimi može dovoditi u kuću zagrijani zrak s vrlo niskom relativnom vlažnošću.
Entalpijski izmjenjivač topline prenosi ne samo toplinu nego i dio vodene pare iz odvodnog zraka u dovodni zrak.
U našoj modelnoj usporedbi, pri vanjskoj temperaturi od −5 °C, unutarnjoj temperaturi od 22 °C i relativnoj vlažnosti od 50 %, entalpijski izmjenjivač topline dovodi u kuću približno 4,2 g/kg više vodene pare od konvencionalnog izmjenjivača topline.
Pri nazivnom protoku zraka od 200 m³/h to odgovara približno 24 litre dodatne vode dnevno u obliku vodene pare u dovodnom zraku.
Entalpijski izmjenjivač topline tako predstavlja učinkovito rješenje za smanjenje prekomjernog isušivanja unutarnjeg zraka zimi, uz zadržavanje ugodne ventilacije s povratom topline.
