RECUBOX a integrace do chytré domácnosti

1. FAQ sekce rekupex.cz – Jednoduchý popis:

Jak připojit rekuperační jednotku RECUBOX k chytré domácnosti LOXONE?

Jednotka RECUBOX může být snadno integrována do chytré domácnosti LOXONE. Díky tomu získáte plnou kontrolu nad větráním v domě – manuálně, časově i automaticky podle kvality vzduchu.

Základní princip:

• EC ventilátory (odtah a přívod) jsou řízeny signálem 0–10 V, což umožňuje plynulou regulaci výkonu.

• BY-PASS klapka (volitelná výbava RECUBOXu) je ovládaná servo pohonem, který otevře nebo zavře obtok výměníku.

• Řízení probíhá z Loxone Miniserveru, ideálně pomocí výstupního modulu Analog Output.

• Teplotní a CO₂ senzory mohou automaticky měnit výkon ventilace a režim rekuperace.

• Ochrana proti zamrznutí probíhá buď otevřením by-passu, vypnutím ventilátorů, dočasným zastavením rekuperace nebo spuštěním volitelného předehřevu.

Tento návrh je pouze návrhem možného řešení a je nutné jej konzultovat s certifikovaným LOXONE specialistou.

2. Pokročilý návrh: Komplexní zapojení RECUBOX + LOXONE

Komponenty systému:

Z rekupex.cz:

• Rekuperační jednotka RECUBOX

• 2× EC ventilátor (přívod + odtah), řízený 0–10V

• By-pass klapka s 24V servopohonem (ON/OFF nebo analogové řízení)

• Teplotní senzory (NTC/PT1000/analogový výstup)

• CO₂ senzory s výstupem 0–10 V nebo digitálním výstupem

• Předehřev (volitelný) – například elektrický vzduchový ohřívač

Z LOXONE:

• Miniserver Gen 2 (hlavní řídící jednotka)

• Analogový výstupní modul (AO Extension) – pro řízení 0–10 V

• Relay Extension – pro spínání předehřevu a servo pohonu

• AI Extension – pro čtení analogových hodnot (teplota, CO₂)

• Loxone Touch nebo Loxone App – pro ovládání a vizualizaci

Logika systému:

Řízení EC ventilátorů:

• Oba ventilátory jsou řízeny výstupem 0–10 V z Loxone.

• Výkon lze nastavit:

  • Ručním ovládáním v aplikaci

  • Časovým plánem (např. noc/den/víkend)

  • Automatikou dle CO₂ nebo vlhkosti

By-pass funkce:

• Ovládán servopohonem přes reléový výstup nebo 0–10 V (podle typu serva).

• Spíná se v letním režimu:

  • Venkovní teplota < vnitřní (např. 20 °C vs. 24 °C)

  • Loxone otevře by-pass a obchází výměník → přímé větrání

Ochrana proti zamrznutí (anti-freeze):

• Sleduje teplotu na výstupu odpadního vzduchu.

• Pokud teplota klesne pod 1 °C, Loxone:

  1. Otevře by-pass klapku – předehřívá výměník vnitřním vzduchem

  2. Nebo zastaví přívodní ventilátor – sníží ochlazování výměníku

  3. Nebo vypne ventilaci na krátkou dobu

  4. Nebo spustí předehřev (např. elektrický)

• Jakmile výstupní teplota stoupne (např. na 3 °C), režim se vrátí do normálu.

Řízení dle CO₂:

• CO₂ senzor posílá analogový signál do Loxone (např. 0–10 V = 400–2000 ppm).

• Při překročení prahu (např. 900 ppm) se zvýší výkon ventilace automaticky.

Vizualizace a ovládání:

• V aplikaci Loxone si uživatel volí režim: „AUTO – DEN – NOC – VĚTRÁNÍ – DOVOLENÁ“

• Může sledovat:

  • Teploty v systému

  • Úroveň CO₂

  • Stav rekuperace a by-passu

• Možnost upozornění na potřebu výměny filtrů (volitelně s diferenčním tlakem)

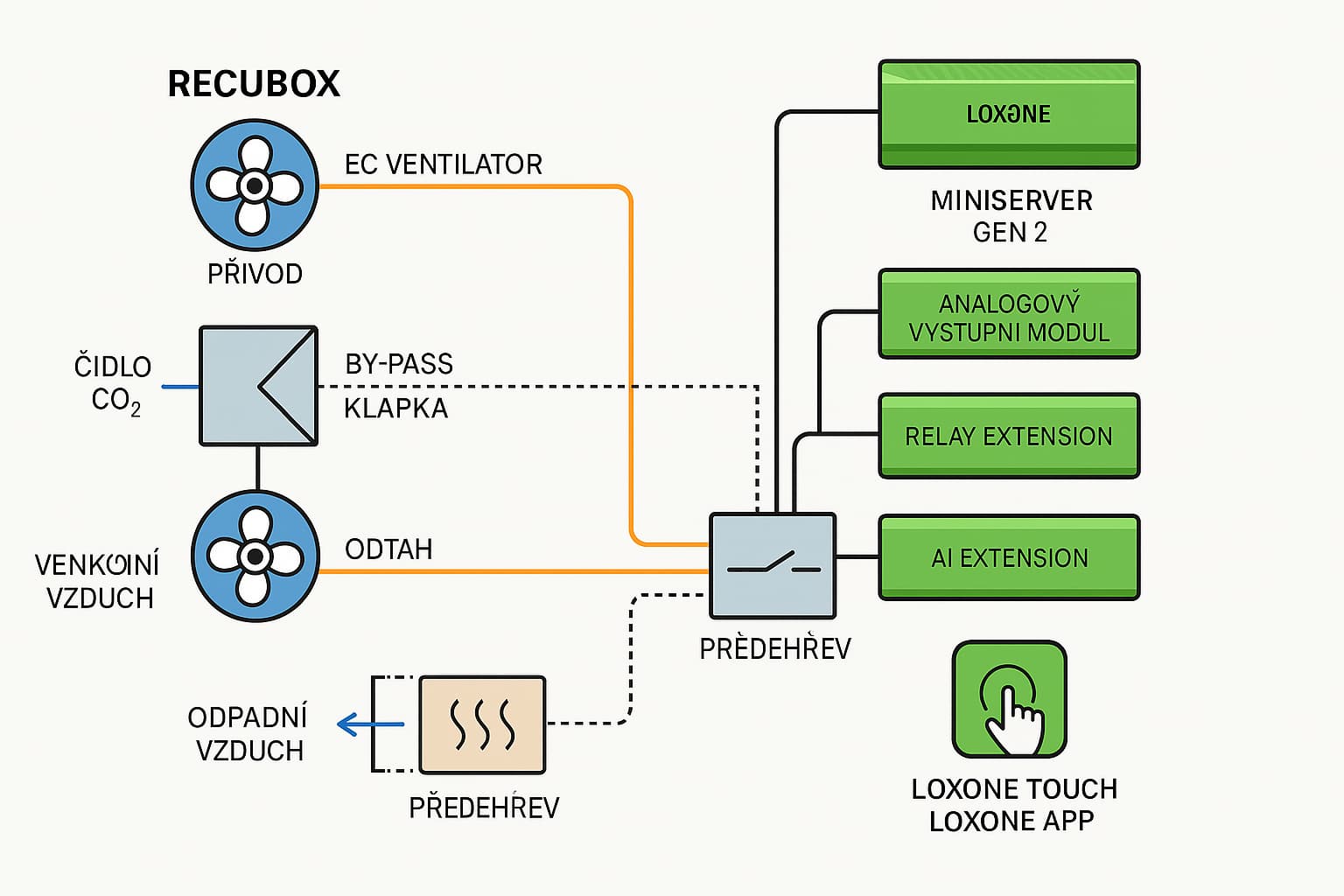

Schéma zapojení (textová forma):

Závěrečné poznámky:

• Veškerá logika je tvořena v prostředí Loxone Config – bloky PID, stavové automaty, komparátory a časovače.

• Je doporučeno přidat i ochrany proti chybě senzorů a přepětí.

• Výhodou tohoto řešení je vysoká flexibilita, nízká spotřeba a plná automatizace větrání.

Tento návrh řešení je pouze orientační a je nutné jej vždy konzultovat a přizpůsobit konkrétní instalaci společně s certifikovaným Loxone specialistou.
