RECUBOX® X-POOL HRV 1800 – Chemicky odolná rekuperační jednotka do bazénů a agresivního prostředí
Celoplastová varianta RECUBOXU®
Chemicky odolný RECUBOX® vhodný do bazénů a chemického průmyslu
Absolutní odolnost vůči chlóru
Výkon od 0 - 1800 m3/h.

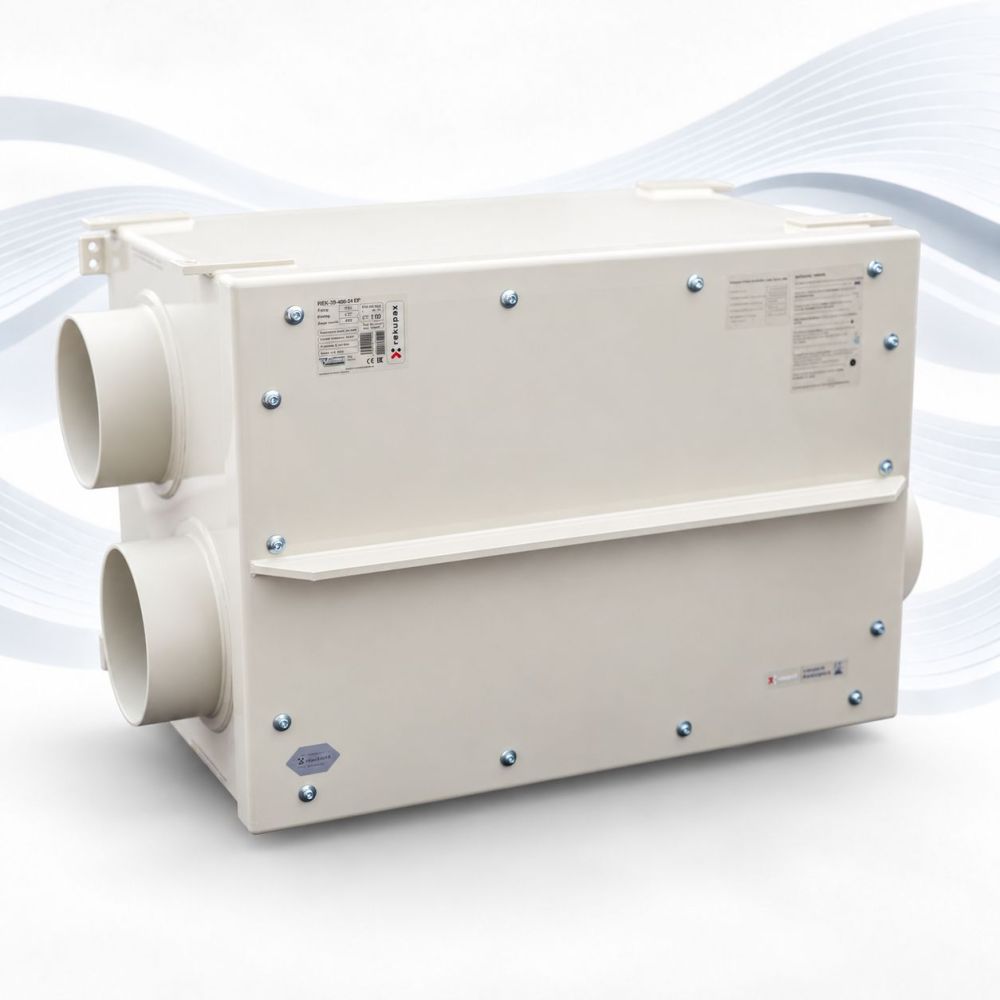

RECUBOX® X-POOL HRV 1800 – chemicky odolná rekuperační jednotka
RECUBOX® X-POOL HRV 1800 je robustní rekuperační jednotka pro objemový průtok až 1800 m³/h, navržená pro provozy s vysokou vlhkostí, bazénové technologie, SPA, wellness prostory i aplikace s chemicky náročnějším vzduchem.
Podle požadavků projektu lze jednotku osadit dvěma typy protiproudých výměníků – buď výměníkem RECUTECH REK+53-600-24 EPOXY pro chemicky agresivnější prostředí, nebo výměníkem ZERN ENGINEERING HU-EX6 533/600-3 GOLDEN pro bazény, SPA a vlhký vzduch s obsahem chloru.
Dvě varianty podle typu provozu
RECUBOX® X-POOL HRV 1800 je možné nakonfigurovat podle charakteru odváděného vzduchu.
Pro prostředí s agresivnějšími chemickými látkami doporučujeme variantu s výměníkem RECUTECH EPOXY. Pro bazénové a SPA provozy, kde je ve vzduchu vlhkost a chlor, je ideální varianta se speciálně upraveným výměníkem ZERN GOLDEN.
Volba výměníku probíhá během objednávky.
|
RECUTECH REK+53-600-24 EPOXY Varianta pro chemicky agresivnější prostředí. Protiproudý výměník v epoxidovém provedení je vhodný pro aplikace, kde se ve vzduchu mohou vyskytovat chemicky aktivní nebo korozivní látky. Tato varianta je určena pro náročnější technologické prostory, laboratoře, chemické provozy a další aplikace, kde je požadována zvýšená chemická odolnost výměníku.
Doporučené použití: chemicky aktivní prostředí, laboratoře, technické provozy, digestoře, vybrané průmyslové aplikace. |
 |
ZERN ENGINEERING HU-EX6 533/600-3 GOLDEN Varianta pro bazény, SPA, wellness a přímořské nebo chlorované prostředí. Výměník ZERN ENGINEERING v provedení GOLDEN má plášť výměníku s úpravou Epoxy-coated. Lamely jsou vyrobeny z materiálu HPS, díky čemuž je tato varianta velmi vhodná pro větrání bazénů, SPA a wellness prostor s vysokou vlhkostí a obsahem chloru ve vzduchu.
Doporučené použití: bazény, wellness centra, SPA, aquaparky, hotelové bazény, vířivky a prostory s vlhkým vzduchem s obsahem chloru. |
Důležité rozlišení použití:
RECUTECH EPOXY doporučujeme pro prostředí s chemicky agresivnějšími látkami.
ZERN GOLDEN doporučujeme zejména pro bazény a SPA, tedy pro vlhký vzduch s obsahem chloru. Nejedná se o variantu primárně určenou pro silně agresivní chemické provozy.
Konstrukční a materiálové provedení
Plášť jednotky RECUBOX® X-POOL je vyroben z kvalitního polypropylenu (PP), který je dlouhodobě odolný proti vlhkosti, korozi a celé řadě chemických vlivů.
Konstrukce využívá technologii svařování horkým plynem. Díky tomu vznikají pevné, homogenní a dlouhodobě těsné spoje bez použití lepidel, nýtů nebo kombinace různých materiálů.
Hladké vnitřní stěny, mechanicky řešené těsnění a snadný servisní přístup umožňují jednoduchou údržbu a vysoký hygienický standard.
Polypropylenová konstrukce je velmi vhodná pro prostředí s:
- vysokou vlhkostí,
- chlorovaným bazénovým vzduchem,
- korozivní vlhkostí,
- solnou mlhou,
- vybranými chemicky aktivními látkami podle konkrétní aplikace.
Díky robustní konstrukci, vysoké kvalitě a hygienické nezávadnosti jsou naše RECUBOXY® součástí řady projektů ČVUT, včetně unikátního systému S.A.W.E.R., který UCEEB vyvíjí pro získávání pitné vody ze vzduchu.
Použití podle zvoleného výměníku
| RECUTECH REK+53-600-24 EPOXY |
Pro chemicky náročnější prostředí. Vhodné pro technologické provozy, laboratoře, digestoře, chemické aplikace, korozivnější prostředí a prostory, kde je požadována zvýšená chemická odolnost výměníku. |
| ZERN HU-EX6 533/500-3 GOLDEN |
Pro bazény, SPA a vlhký chlorovaný vzduch. Vhodné pro soukromé i komerční bazény, wellness centra, SPA, vířivky a prostory s vysokou vlhkostí a obsahem chloru ve vzduchu. |
Instalace a údržba
- Ventilátory nejsou součástí jednotky – instalují se přímo do vzduchotechnického potrubí.
- Externí umístění ventilátorů šetří prostor v technické místnosti a usnadňuje servis.
- V případě potřeby lze ventilátory vyměnit bez zásahu do samotného RECUBOXU®.
- Výměník je přístupný přes servisní dvířka a lze jej podle potřeby vyjmout, zkontrolovat nebo vyčistit.
Výhody oproti běžným nerezovým řešením
Díky polypropylenové konstrukci je RECUBOX® X-POOL zajímavou alternativou k celonerezovým řešením. I nerezová ocel může v agresivních nebo dlouhodobě vlhkých podmínkách korodovat, zatímco kvalitně svařená PP konstrukce si zachovává stabilitu, těsnost a odolnost.
RECUBOX® X-POOL je proto vhodný všude tam, kde je důležitá dlouhá životnost, snadná údržba a vysoká odolnost proti vlhkosti a vybraným chemickým vlivům.
Perfektní volba pro
- Bazény, aquaparky, wellness centra a SPA – zejména ve variantě se ZERN GOLDEN výměníkem.
- Laboratoře a digestoře – zejména ve variantě s RECUTECH EPOXY výměníkem.
- Chemické provozy a sklady – podle konkrétního chemického zatížení a zvolené konfigurace.
- Výrobní a technologické kontejnery v korozním nebo vlhkém prostředí.
- Přímořské oblasti a prostředí se solnou mlhou.
Hlavní výhody jednotek RECUBOX® X-POOL
 |
Snadné vyjmutí výměníku Výměník lze z jednotky RECUBOX® vyjmout velmi snadno a rychle. Je uložen na posuvném systému, který umožňuje pohodlné vysunutí z jednotky. |
 |
Maximální hygiena Výměník i vnitřní prostor jednotky lze snadno zkontrolovat a vyčistit. Hladké PP stěny minimalizují usazování nečistot a usnadňují údržbu. |
 |
Mechanické utěsnění bez lepidel Výměník je utěsněn těsněním v drážce bez použití lepidel nebo lepicích pásek, které mohou časem degradovat. Těsnění lze v případě potřeby snadno vyměnit. |
 |
Svařovaná PP konstrukce RECUBOX® je vyroben z polypropylenu technologií svařování horkým plynem. Výsledkem jsou pevné a dlouhodobě těsné spoje bez lepení a bez degradace spojů stárnutím. |
 |
Maximální variabilita Umístění vstupních a výstupních hrdel lze přizpůsobit konkrétní instalaci v široké škále variant. |
 |
Velkoplošné filtry Jednotka umožňuje použití výměnné filtrační textilie. V základním provedení je jednotka vybavena filtrem třídy M5. |
 |
Dvojplášťové provedení Plášť jednotky je tvořen dvěma vrstvami polypropylenu, mezi kterými je vložena tepelná izolace. Toto řešení zvyšuje odolnost, stabilitu a kvalitu provedení. |

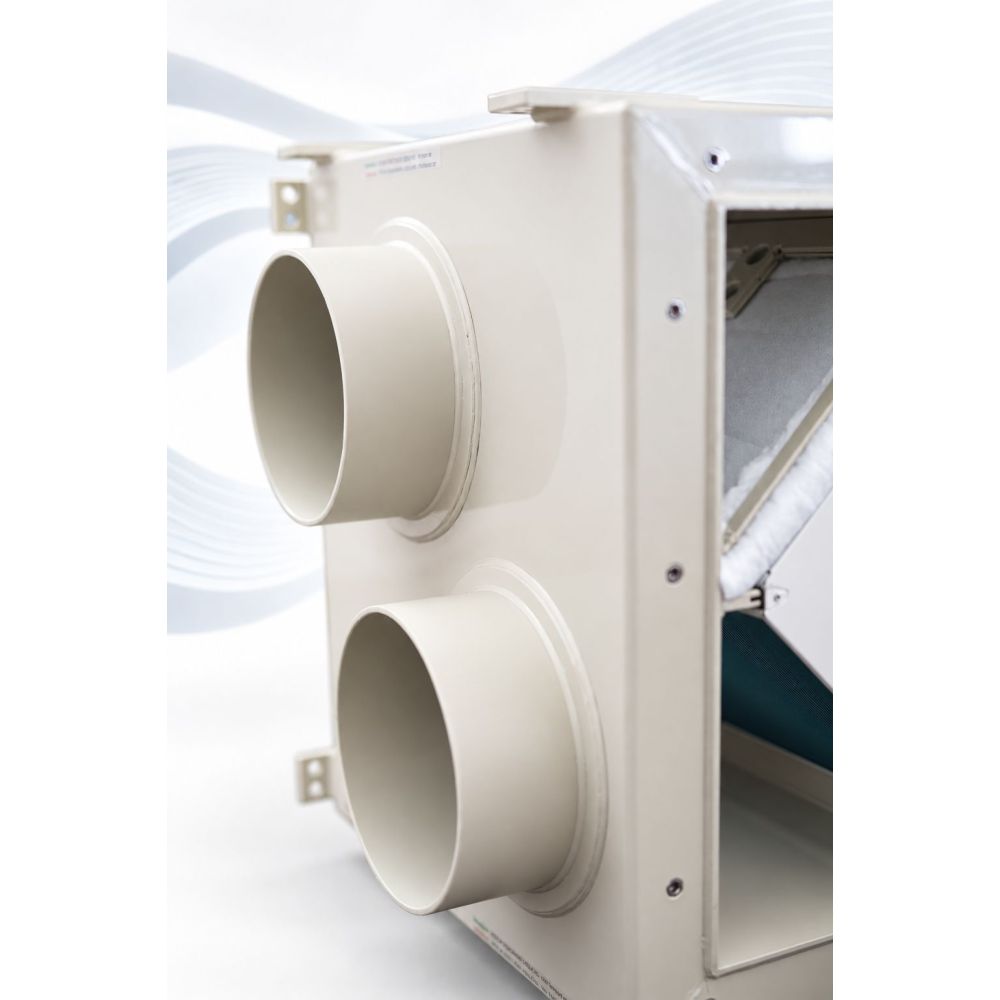

Varianty umístění připojovacích hrdel
Výběr se provádí během objednávkového procesu.

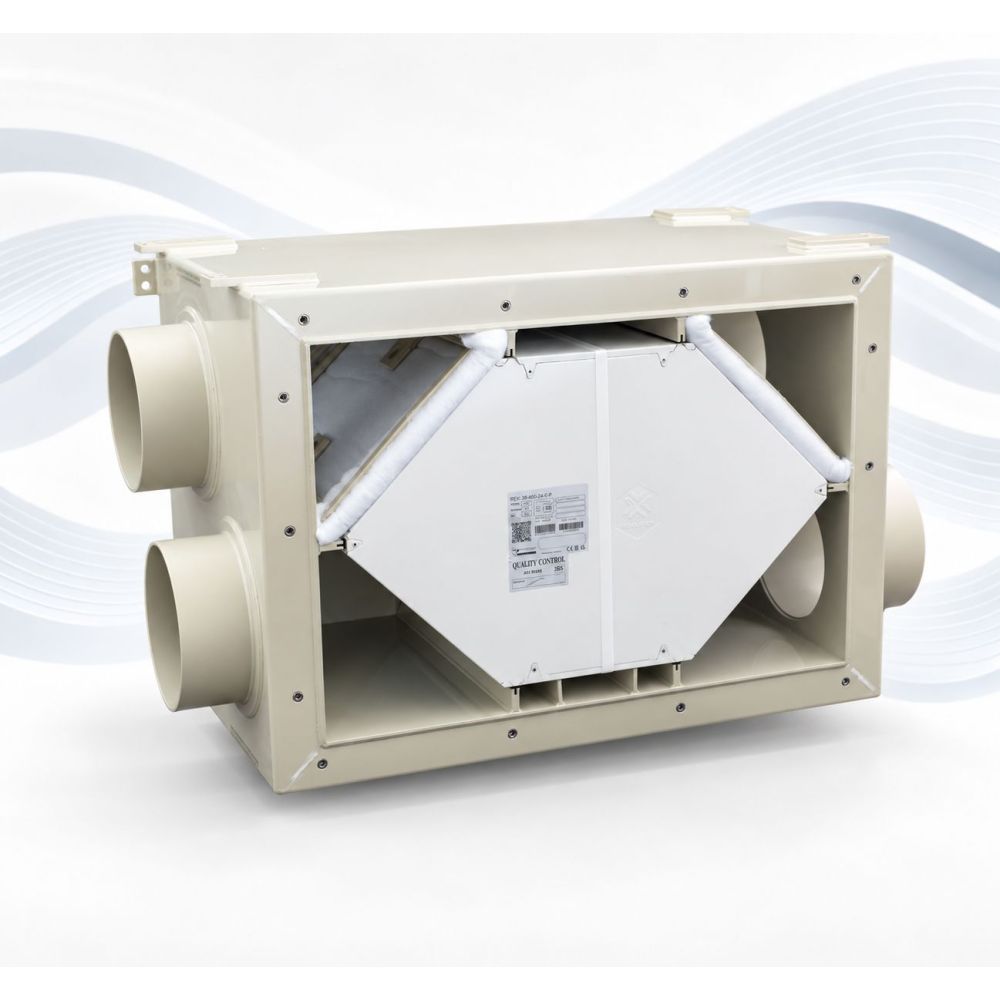

Pohled na RECUBOX® zepředu při otevřených dvířkách.
Uvedené rozměry platí pro verzi se dvěma plášti a izolací 50 mm. Pokud by se rozměry výrazně změnily, například z důvodu větších připojovacích hrdel nebo jiné technické úpravy, budeme vás po objednání informovat.
 |
A01 Výměník na široké vaničce, 4 boční hrdla Rozměr: 983 (A) × 758 (B) × 799 (C) mm – šířka × výška × hloubka Výkres zobrazuje standardní i zrcadlové zapojení. |
 |
B01 Výměník na úzké vaničce, 4 boční hrdla Rozměr: 983 (B) × 758 (A) × 799 (C) mm – výška × šířka × hloubka Výkres zobrazuje standardní i zrcadlové zapojení. |
 |
A02 Výměník na široké vaničce, 2 hrdla nahoru, 2 boční hrdla Rozměr: 983 (A) × 758 (B) × 799 (C) mm – šířka × výška × hloubka Výkres zobrazuje standardní i zrcadlové zapojení. |
 |
B02 Výměník na úzké vaničce, 2 hrdla nahoru, 2 boční hrdla Rozměr: 983 (B) × 758 (A) × 799 (C) mm – výška × šířka × hloubka Výkres zobrazuje standardní i zrcadlové zapojení. |
Servisní přístup a rozměry 100% BY-PASSU
 |
Servisní přístup – rozměr E Před servisními dvířky RECUBOXU® je nutné ponechat dostatečný prostor pro vysunutí výměníku z jednotky. E = C - 60 [mm] Integrovaný BY-PASS – rozměr F Integrovaný BY-PASS je umístěn za výměníkem a zvětšuje výslednou hloubku jednotky podle konkrétní konfigurace. Přesný výsledný rozměr RECUBOXU® s integrovaným BY-PASSEM Vám sdělíme podle vybrané konfigurace. BY-PASS otevírá obtokovou trasu čerstvého vzduchu za výměníkem a současně uzavírá cestu přes výměník. |
Parametry
- Certifikace EUROVENT:
- ANO
- Materiál
- SIMONA AlphaPLUS - POLYPROPYLEN
- Provozní teplota [°C]
- -20 .. +80
- Země původu
- CZ
- Nulové riziko koroze: Tento ventilátor nepřichází do styku s chlorem ani vlhkostí z bazénu, protože pracuje výhradně s venkovní vzdušinou.
- Volba: Pro tuto pozici postačuje standardní kvalitní potrubní ventilátor bez nutnosti speciální chemické odolnosti.
- Filtrační bariéra: Vzduch z bazénu prochází nejdříve přes filtrační textilii, která mechanicky zachytí aerosol (mikrokapičky vody s koncentrovaným chlorem).
- Kondenzační očista: V rekuperačním výměníku se vzduch ochladí a vlhkost zkondenzuje. Tato voda na sebe naváže plynný chlor a bezpečně jej odvede do odpadu.
- Výsledek: Ventilátor umístěný až za RECUBOXem pracuje s výrazně „pročištěným“ vzduchem, což chrání jeho motor i ložiska.
Jaké vybrat ventilátory pro větrání bazénu?
Výběr ventilátorů pro bazénové prostory je kritický kvůli vysoké vlhkosti a přítomnosti agresivního chloru. Při použití jednotky RECUBOX® X-POOL se však díky její konstrukci nároky na odolnost ventilátorů výrazně mění ve váš prospěch.
1. Ventilátor pro přívod vzduchu (čerstvý vzduch)
V této části systému je situace nejjednodušší. Přívodní ventilátor nasává čistý venkovní vzduch a tlačí jej přes rekuperátor do bazénové haly.
2. Ventilátor pro odtah vzduchu (odpadní vzduch)
Díky unikátní integraci s jednotkou RECUBOX® X-POOL je odtahový ventilátor chráněn způsobem, který zásadně prodlužuje jeho životnost:
Doporučení pro instalaci a údržbu
Klíčové pravidlo: RECUBOX® jako nejnižší bod systému
Pro správnou funkci musí být jednotka RECUBOX® instalována v nejnižším bodě vzduchotechnické trasy. Jen tak může potrubí přirozeně odvádět veškerý agresivní kondenzát s chlorem směrem do jednotky a následně do odpadu. Tím zabráníte hromadění vlhkosti u ventilátorů nebo v kritických spojích potrubí.
| Materiál potrubí | Pro odtahovou větev doporučujeme výhradně plastové (PVC/PP) nebo nerezové potrubí. Hliníkové potrubí podléhá rychlé korozi. |
| Typ ventilátoru | Doporučujeme volit ventilátory v celoplastovém provedení s krytím alespoň IP44. |
| Údržba filtrů | Pravidelná kontrola filtrační textilie je u bazénů klíčová pro zachování čistoty výměníku i ochrany ventilátoru. |
Náš odborný pohled: Kombinace odolné konstrukce RECUBOX® X-POOL a vhodně zvolených plastových ventilátorů představuje technicky nejčistší řešení pro moderní bazény. Tato konfigurace šetří náklady, protože eliminuje potřebu extrémně drahých průmyslových ventilátorů pro chemický průmysl.
Poznámka: Výše uvedené informace představují doporučenou technickou praxi výrobce pro prodloužení životnosti komponent. Konečný výběr ventilátorů by měl vždy odpovídat projektu VZT a předpokládané koncentraci chemických látek v konkrétním provozu.
Jaké potrubí zvolit pro bazénové větrání?
Volba materiálu vzduchotechnického rozvodu je u bazénu stejně důležitá jako samotná rekuperace. Agresivní prostředí s obsahem chloru v kombinaci s vysokou vlhkostí dokáže nevhodně zvolené potrubí zlikvidovat během několika měsíců.
Proč se vyhnout hliníku a levným "flexi" hadicím?
Běžně používané hliníkové ohebné hadice (tzv. Alu-flexi, Sono-flexi) jsou pro bazénové haly naprosto nevhodné. Chlorové výpary vyvolávají u hliníku rychlou oxidaci, která se projevuje vznikem bílého prášku a následným proděravěním stěny potrubí.
Pozor na netěsnosti: Jakmile dojde ke korozi potrubí, systém ztrácí rovnotlakost, zvyšuje se vlhkost v konstrukci objektu a hrozí vznik plísní v okolí netěsných rozvodů.
Doporučené materiály pro RECUBOX® X-POOL
Pro dlouhodobě spolehlivý provoz bazénové rekuperace doporučujeme používat materiály, které přirozeně odolávají korozi:
| Plastové potrubí (PVC / PP) | Ideální volba pro bazény. Hladké plastové potrubí je 100% odolné vůči chloru i vlhkosti a má minimální tlakové ztráty. |
| Nerezové potrubí | Prémiové řešení s extrémní mechanickou odolností. Vhodné pro designové přiznané rozvody v interiéru haly. |
| Izolované EPE potrubí | Výborné pro trasy vedoucí nevytápěnými prostory. Pěnový polyetylen je nenasákavý a chemicky imunní. |
Důležité: Spádování a odvod kondenzátu
Gravitace pracuje pro vás:
Všechny vodorovné trasy potrubí musí být spádovány směrem k jednotce RECUBOX® (minimální sklon 1–2 %). Protože je RECUBOX® umístěn v nejnižším bodě, veškerý kondenzát obsahující chlorové sloučeniny plynule odtéká do výměníku a odtud přímo do odpadu. Tím zabráníte tvoření "kapes" se stojatou vodou v potrubí.
Praktický tip: Pokud musíte v některých místech použít ohebné potrubí (např. pro dopojení hrdel), volte výhradně plastové ohebné hadice nebo hadice s vnitřní vrstvou odolnou vůči chemikáliím. Vyhnete se tak budoucím nákladným opravám v podhledech.
Poznámka: Správná volba materiálu potrubí je klíčová pro zachování 12leté záruky na těsnost pláště jednotky RECUBOX®. Nevhodné potrubí může negativně ovlivnit hygienu celého systému.
