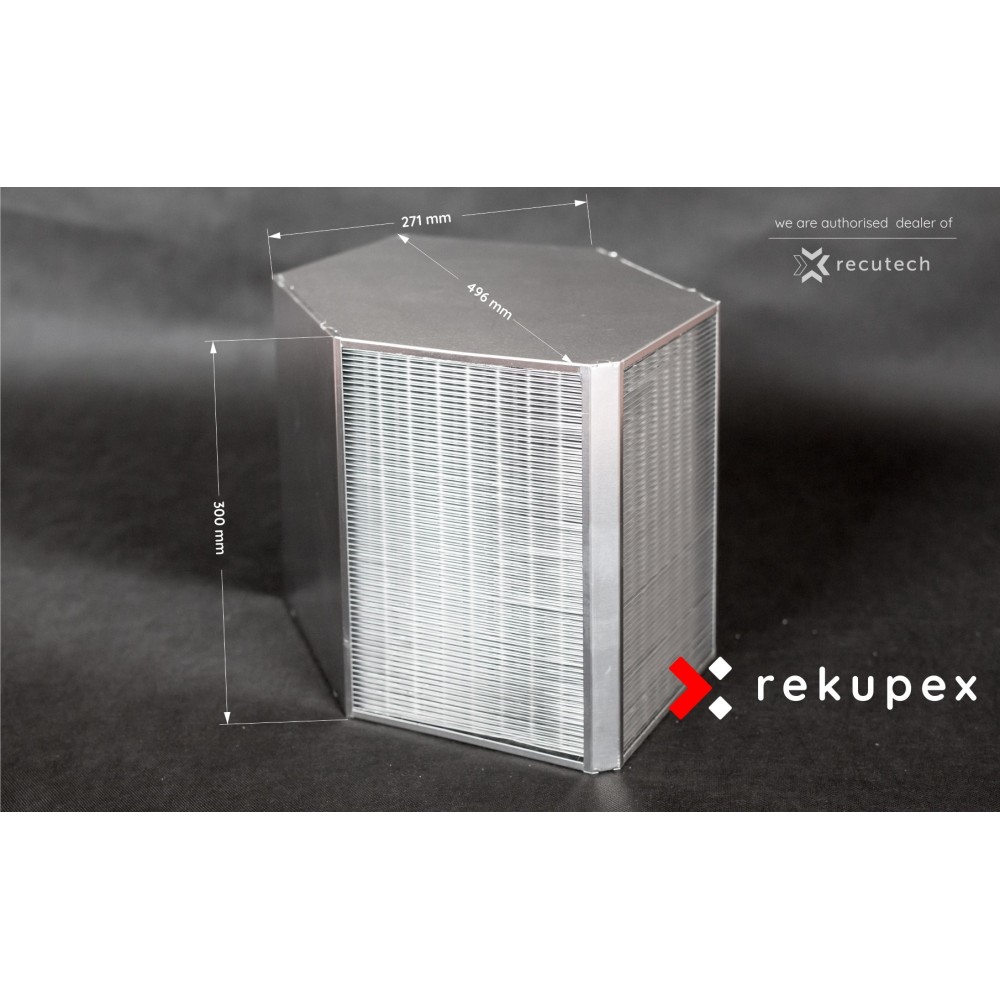

Wymiennik ciepła rekuperacyjny RX 04/300 (przeciwprądowy wymiennik ciepłego powietrza do odzysku powietrza)

Przepływ 480m3/godz. - Sprawność 95,1% ....
Przepływ 280m3/godz. - Sprawność 95,5% ....
Przepływ 90m3/godz. - Sprawność 96,1% ....
Wymiary: 496 x 271 x 300 Mniam....
Waga: 4,92 kg ....
Materiał: aluminium

3 802 Kč
i
Kwota zastosowanego podatku VAT wynosi 0% dla kraju Stany Zjednoczone.
Ilość
W magazynie

RX i RX-P to nowoczesne wymienniki ciepła o przepływie przeciwprądowym, których lamelki wykonane są z wytrzymałego aluminium i tworzywa sztucznego. Wymiennik przeciwprądowy jest następcą mniejszego

wydajny wymiennik krzyżowy. Wymiennik przeciwprądowy nie przenosi wilgoci i zapachów. Jego wydajność przekracza 95%.
Dzięki tym właściwościom, a także sprawdzonej szczelności każdego wyprodukowanego egzemplarza, znajduje on zastosowanie zarówno w jednostkach odzysku ciepła domów pasywnych, jak i w zastosowaniach przemysłowych.

  • Wydajność do ponad 95%
  • Doskonały stosunek jakości do ceny
  • Najlepsza równowaga między stratą ciśnienia a wydajnością
  • Specjalnie opracowana geometria żeberek zapewniająca optymalne właściwości wymiany ciepła
  • 100% test szczelności
  • Technologia podwójnego szwu w całej linii produktów = najlepsza szczelność na rynku
  • Długości wszystkich rozmiarów do 950 mm (w jednym kawałku)
  • Wymiary: 496 x 271 x 300 mm
  • Waga: 4,92 kg
  • Materiał: aluminium
  • Certyfikaty Eurovent, ILH, RLT, TÜV, EAC, QMS, OHMS, EMS



EUROVENTlogo ilh.jpgEAC

Parametry wymiennika przy:
stosunek powietrza wewnętrznego do zewnętrznego 1:1, temperatura powietrza zewnętrznego -5°C i wilgotność względna 25%, temperatura powietrza wewnętrznego 25°C i wilgotność względna 80%, wyniki z oprogramowania obliczeniowego certyfikowanego przez europejską firmę Eurovent
  • Przepływ 90m3/h - Sprawność 96,1% - Prędkość czołowa 0,5 m/s - Strata ciśnienia - wlot - 21,1 Pa, wylot - 34,6 Pa
  • Przepływ 280m3/h - Sprawność 95,5% - Prędkość czołowa 1,5 m/s - Strata ciśnienia - wlot - 97,9 Pa, wylot - 163,2 Pa
  • Przepływ 480 m3/h - Sprawność 95,1% - Prędkość czołowa 2,5 m/s - Strata ciśnienia - wlot - 222 Pa, wylot - 374,8 Pa

Na życzenie prześlemy Państwu kompletne parametry wymiennika i wartości wynikowe drogą mailową w postaci kart parametrów w formacie .pdf, przy spełnieniu żądanych przez Państwa warunków (wilgotność, temperatura, strumień objętości powietrza).

Sprawność wymienników przeciwprądowych RX

sprawność wymienników przeciwprądowych

Wykres straty ciśnienia - PD [Pa] w funkcji strumienia objętości AV [m3/h] - wymiennik RX 04/300

Parametry przeciętnego okresu zimowego w Czechach

stosunek powietrza wewnętrznego do zewnętrznego 1:1, temperatura powietrza zewnętrznego 1°C i wilgotność względna 78%, temperatura powietrza wewnętrznego 25°C i wilgotność względna 28%, wyniki z oprogramowania obliczeniowego certyfikowanego przez europejską firmę Eurovent

PD-AV- 04-300

Wykres zależności sprawności EFF [%] od strumienia objętości AV [m3/h] - wymiennik RX 04/300

Parametry przeciętnego okresu zimowego w Czechach

stosunek powietrza wewnętrznego do zewnętrznego 1:1, temperatura powietrza zewnętrznego 1°C i wilgotność względna 78%, temperatura powietrza w pomieszczeniu 25°C i wilgotność względna 28%, wyniki obliczeń na podstawie certyfikowanego przez europejską firmę Eurovent oprogramowania obliczeniowego

Wydajność EFF RX 04-300

Wymiennik odzysku ciepła może być montowany w dowolnym miejscu urządzenia (szafie, skrzynce).

wymiennik ciepła na szerokiej tacy

Montaż na wąskiej tacy.

Zalecane nachylenie wylotu ciepła odpadowego wynosi 3°, aby zapewnić dobre odprowadzanie kondensatu.

wymiennik ciepła na powierzchni czołowej

Montaż na powierzchni czołowej

Zalecane nachylenie wylotu ciepła odpadowego wynosi 5°, aby zapewnić dobre odprowadzanie kondensatu.

wymiennik ciepła na wąskiej tacy

Montaż na wąskiej tacy

Pozycja ta jest możliwa jedynie w przypadku, gdy cały ciężar wymiennika nie spoczywa na wąskiej tacy.

Dzięki precyzyjnemu doborowi wymiarów wymienników możliwe jest ich wzajemne łączenie celem zwiększenia sprawności i maks. przepływ powietrza.

połączenie

Lamele wszystkich wymienników ciepła RX są wyposażone w technologię dwukołnierzową, co zapewnia najlepszą szczelność na rynku.

brzeg

Aby móc jak najszybciej realizować Państwa zamówienia, najpopularniejsze wymienniki utrzymujemy w magazynie w większych ilościach.

Jeżeli nie dokonają Państwo wyboru spośród naszej oferty w sklepie internetowym, nie ma problemu, abyśmy wycenili dla Państwa dowolny wymiennik zgodnie z poniższą tabelą.

wymiary wymiennika powietrze-powietrze

Opis

Długość gwarancji
36 miesięcy
Certyfikacja EUROVENT:
TAK
Materiał listew:
Aluminium
Materiał poszycia:
Aluminium
Najwyższa wydajność na wyjściu [m3/godz.]:
0 - 480
Wymiary dł. x szer. x wys. [mm]:
Wymiary: 496 x 271 x 300
Odległość między ostrzami [mm]:
2.2
Waga [kg]:
4,92
Temperatura pracy [°C]
-40 do +80
