Suchý vzduch v domě v zimě? Entalpický výměník může být řešením
Suchý vzduch v domě v zimě? Entalpický výměník může být řešením
V zimě může rekuperace přivádět do domu velmi suchý vzduch. Entalpický výměník však dokáže část vlhkosti z odváděného vzduchu vracet zpět do interiéru.
Suchý vzduch v domácnosti je častým problémem během topné sezóny. Venkovní mrazivý vzduch obsahuje jen malé množství vodní páry a po ohřátí na pokojovou teplotu jeho relativní vlhkost výrazně klesá.
Klasický rekuperační výměník sice dokáže velmi účinně předávat teplo z odváděného vzduchu do čerstvého přiváděného vzduchu, ale vlhkost nepřenáší.
Entalpický výměník naproti tomu přenáší nejen teplo, ale také část vodní páry. Pomáhá tak udržovat přirozenější vlhkost v interiéru, zvyšuje komfort bydlení a omezuje nadměrné vysušování vzduchu.
Jak velký může být rozdíl? Podívejme se na konkrétní technické údaje dvou výměníků RECUTECH při stejných zimních podmínkách.
Proč je v zimě vzduch v domě suchý?
Studený venkovní vzduch obsahuje podstatně méně vodní páry než teplý vzduch v interiéru.
Pokud například venkovní vzduch o teplotě −5 °C a relativní vlhkosti 78 % přivedeme do domu a ohřejeme, jeho množství vodní páry zůstane bez přenosu vlhkosti prakticky stejné.
Výrazně se však sníží jeho relativní vlhkost.
Co se děje při klasické rekuperaci?
Venkovní vzduch vstupuje do výměníku s měrnou vlhkostí přibližně 2,0 g/kg.
Po průchodu klasickým výměníkem dosahuje v našem modelovém příkladu teploty 19,4 °C, ale stále obsahuje pouze 2,0 g/kg vodní páry.
Výsledná relativní vlhkost přiváděného vzduchu je pouhých 14,6 %.
Pokud takový vzduch dlouhodobě přivádíme do domu, může docházet k poklesu vnitřní vlhkosti. Skutečný výsledek závisí také na množství vlhkosti produkované obyvateli, vaření, sprchování a dalších činnostech.
Jak funguje entalpický výměník v zimě?
Entalpický výměník využívá speciální membránu, která umožňuje přenos tepla a části vodní páry mezi dvěma oddělenými proudy vzduchu.
V zimním období se část vlhkosti z teplého odváděného vzduchu přenáší do studeného čerstvého vzduchu přiváděného do domu.
| Přenos tepla | Ohřívá čerstvý venkovní vzduch pomocí tepla z odváděného vzduchu. |
| Přenos vlhkosti | Vrací část vodní páry z odváděného vzduchu do přiváděného vzduchu. |
| Oddělení proudů | Přiváděný a odváděný vzduch zůstávají oddělené. |
Do domu přichází ohřátý čerstvý vzduch s vyšším obsahem vodní páry než při použití klasického výměníku.
Porovnání na konkrétních technických datech
Pro názorné porovnání jsme použili dva výměníky výrobce RECUTECH:
| RECUTECH RSK+16-500-25 | Klasický neentalpický výměník |
| RECUTECH RFK+16-500-28 | Entalpický výměník |
Oba výměníky mají rozměry 366 × 366 × 500 mm. Výpočty vycházejí z technických datových listů výrobce při shodných vstupních podmínkách.
Modelové zimní podmínky
Porovnání vychází z typické zimní situace, kdy je venku mrazivý vzduch a uvnitř domu udržujeme příjemnou pokojovou teplotu.
| Parametr | Venkovní vzduch ODA | Vnitřní vzduch ETA |
| Teplota | −5 °C | 22 °C |
| Relativní vlhkost | 78 % RH | 50 % RH |
| Měrná vlhkost | 2,0 g/kg | 8,2 g/kg |
| Jmenovitý průtok | 200 m³/h | |
Výsledky na přívodu do domu – SUP
Oba výměníky účinně ohřívají přiváděný venkovní vzduch. Zásadní rozdíl je však v množství vodní páry, kterou přiváděný vzduch obsahuje.
| Parametr SUP | Klasický RSK+ | Entalpický RFK+ |
| Teplota | 19,4 °C | 18,1 °C |
| Relativní vlhkost | 14,6 % | 48,3 % |
| Měrná vlhkost | 2,0 g/kg | 6,2 g/kg |
Entalpický výměník přivádí při těchto podmínkách do domu vzduch s měrnou vlhkostí 6,2 g/kg, zatímco klasický pouze 2,0 g/kg.
Rozdíl činí 4,2 g/kg vodní páry ve prospěch entalpického výměníku.
Co se děje s odváděným vzduchem – EHA?
Rozdíl mezi výměníky je patrný také na vzduchu, který opouští rekuperační jednotku směrem ven.
| Parametr EHA | Klasický RSK+ | Entalpický RFK+ |
| Teplota | 5,3 °C | 1,5 °C |
| Relativní vlhkost | 95,1 % | 95,1 % |
| Měrná vlhkost | 5,2 g/kg | 4,0 g/kg |
| Vypočtený kondenzát | 0,7 l/h | 0,3 l/h |
Entalpický výměník předává část vodní páry z odváděného vzduchu do přiváděného vzduchu. Proto je vzduch odcházející ven sušší a množství vznikajícího kondenzátu je v tomto modelovém výpočtu nižší.
Množství kondenzátu není totožné s množstvím vodní páry vrácené do přiváděného vzduchu. Jde o dvě odlišné veličiny.

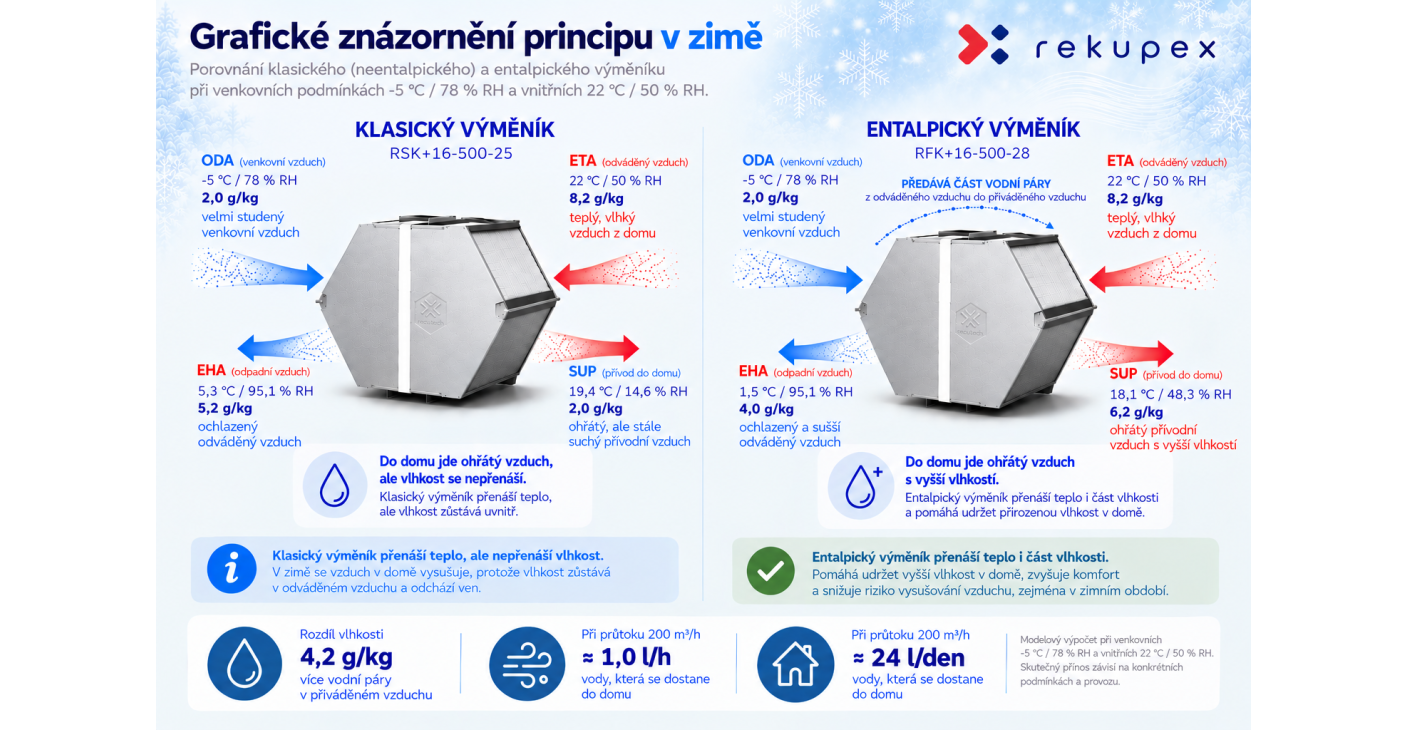

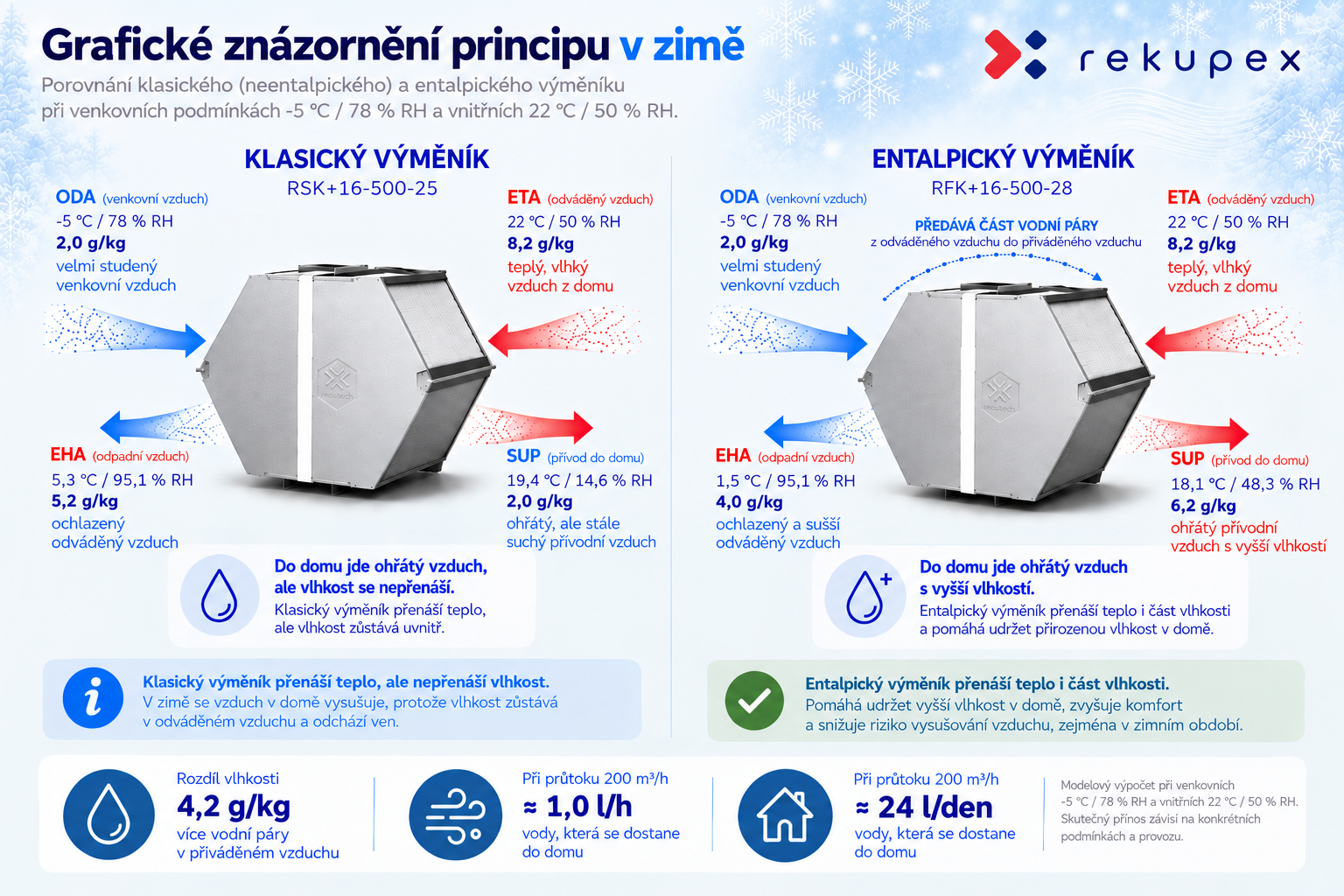

Grafické znázornění principu v zimě
Následující grafika názorně ukazuje rozdíl mezi klasickým a entalpickým výměníkem při stejných vstupních podmínkách.
Porovnání přenosu tepla a vlhkosti v zimním období
Zatímco klasický výměník přenáší teplo, entalpický výměník přenáší teplo i část vlhkosti.
Kolik vody dokáže entalpický výměník vrátit do domu?
Na první pohled může rozdíl 4,2 g/kg působit jako malé číslo. Větrací jednotka však přivádí do domu velké množství vzduchu nepřetržitě.
Pro modelový výpočet použijeme údaje z technických listů výrobce.
Vstupní hodnoty:
| Jmenovitý průtok vzduchu | 200 m³/h |
| Hmotnostní průtok vzduchu | 240,8 kg/h |
| Vlhkost SUP – klasický výměník | 2,0 g/kg |
| Vlhkost SUP – entalpický výměník | 6,2 g/kg |
| Rozdíl měrné vlhkosti | 4,2 g/kg |
Výpočet za jednu hodinu:
240,8 × 4,2 = 1 011,36 g/h
To odpovídá přibližně 1,01 litru vody ve formě vodní páry za hodinu.
Výpočet za 24 hodin:
1,01136 × 24 = 24,27 l/den
Výsledek modelového porovnání:
≈ 1,0 l/h
Více vodní páry v přiváděném vzduchu.
≈ 24 l/den
Více vodní páry přivedené do domu při nepřetržitém provozu.
Jde o modelové porovnání při uvedených podmínkách. Hodnota představuje rozdíl v množství vodní páry přiváděné do domu oproti klasickému výměníku, nikoliv množství kapalné vody nebo zaručený nárůst vlhkosti v interiéru. Skutečný přenos závisí na provozních podmínkách, průtoku vzduchu a dostupné vlhkosti v odváděném vzduchu.
Hlavní výhody entalpického výměníku v zimě
| Omezení vysušování vzduchu | Vrací část vlhkosti z odváděného vzduchu zpět do domu. |
| Vyšší komfort bydlení | Pomáhá udržovat příjemnější vlhkost během topné sezóny. |
| Zpětné získávání tepla | Využívá teplo z odváděného vzduchu k ohřevu čerstvého vzduchu. |
| Přenos vodní páry | Speciální membrána umožňuje přenos části vlhkosti mezi proudy vzduchu. |
| Nižší tvorba kondenzátu | V uvedeném modelovém příkladu vzniká méně kondenzátu než u klasického výměníku. |
Je entalpický výměník vhodný i pro vaši rekuperační jednotku?
Entalpický výměník nemusí být určen pouze pro nové rekuperační jednotky. U mnoha stávajících zařízení lze klasický výměník nahradit kompatibilním entalpickým výměníkem.
V našem sortimentu naleznete entalpické výměníky pro širokou škálu rekuperačních jednotek různých výrobců.
Vyberte si kompatibilní entalpický výměník přímo pro svou jednotku:
VYBRAT ENTALPICKÝ VÝMĚNÍK PRO SVOU JEDNOTKU →
Nenašli jste svou rekuperační jednotku?
Rádi vám pomůžeme s výběrem vhodného výměníku. Napište nám výrobce a přesné označení vaší jednotky, případně přiložte fotografii nebo rozměry původního výměníku.
Kontaktujte nás: info@rekupex.cz
Závěr: Rekuperace nemusí znamenat suchý vzduch
Klasický rekuperační výměník dokáže velmi účinně zpětně získávat teplo, ale vlhkost nepřenáší. V zimě tak může do domu přivádět ohřátý vzduch s velmi nízkou relativní vlhkostí.
Entalpický výměník přenáší nejen teplo, ale také část vodní páry z odváděného vzduchu zpět do přiváděného vzduchu.
V našem modelovém porovnání při venkovní teplotě −5 °C, vnitřní teplotě 22 °C a relativní vlhkosti 50 % přivádí entalpický výměník do domu přibližně o 4,2 g/kg více vodní páry než klasický výměník.
To při jmenovitém průtoku 200 m³/h odpovídá přibližně 24 litrům vody za den ve formě vodní páry navíc v přiváděném vzduchu.
Entalpický výměník tak představuje účinný způsob, jak během zimního období omezit vysušování interiéru a zachovat komfortní větrání se zpětným získáváním tepla.
