Suche powietrze w domu zimą? Wymiennik entalpiczny może być rozwiązaniem
Suche powietrze w domu zimą? Wymiennik entalpiczny może być rozwiązaniem
Zimą wentylacja z odzyskiem ciepła może dostarczać do domu bardzo suche powietrze. Wymiennik entalpiczny może jednak odzyskiwać część wilgoci z powietrza wywiewanego i przekazywać ją z powrotem do powietrza nawiewanego.
Suche powietrze w pomieszczeniach to częsty problem w sezonie grzewczym. Zimne powietrze zewnętrzne zawiera niewielką ilość pary wodnej, a po ogrzaniu do temperatury pokojowej jego wilgotność względna znacznie spada.
Zwykły wymiennik ciepła może bardzo skutecznie przekazywać ciepło z powietrza wywiewanego do świeżego powietrza nawiewanego, ale nie przenosi wilgoci.
Wymiennik entalpiczny przenosi natomiast nie tylko ciepło, lecz także część pary wodnej. Pomaga to utrzymać bardziej naturalną wilgotność powietrza w pomieszczeniach, poprawia komfort mieszkania i ogranicza nadmierne wysuszanie powietrza.
Jak duża może być różnica? Przyjrzyjmy się konkretnym danym technicznym dwóch wymienników RECUTECH w identycznych warunkach zimowych.
Dlaczego powietrze w pomieszczeniach jest suche zimą?
Zimne powietrze zewnętrzne zawiera znacznie mniej pary wodnej niż ciepłe powietrze wewnętrzne.
Jeżeli na przykład powietrze zewnętrzne o temperaturze −5 °C i wilgotności względnej 78% zostanie doprowadzone do domu i ogrzane, jego zawartość pary wodnej pozostanie praktycznie niezmieniona, o ile nie nastąpi przeniesienie wilgoci.
Jego wilgotność względna znacznie jednak spadnie.
Co dzieje się w przypadku zwykłego odzysku ciepła?
Powietrze zewnętrzne wpływa do wymiennika z zawartością wilgoci wynoszącą około 2,0 g/kg.
Po przejściu przez zwykły wymiennik ciepła osiąga w naszym przykładzie modelowym temperaturę 19,4 °C, ale nadal zawiera jedynie 2,0 g/kg pary wodnej.
Wynikowa wilgotność względna powietrza nawiewanego wynosi zaledwie 14,6%.
Jeśli takie powietrze jest stale dostarczane do domu, wilgotność w pomieszczeniach może się obniżać. Rzeczywisty wynik zależy również od ilości wilgoci wytwarzanej przez mieszkańców podczas gotowania, kąpieli i innych czynności.
Jak działa wymiennik entalpiczny zimą?
Wymiennik entalpiczny wykorzystuje specjalną membranę, która umożliwia przenoszenie ciepła i części pary wodnej pomiędzy dwoma oddzielnymi strumieniami powietrza.
Zimą część wilgoci z ciepłego powietrza wywiewanego jest przekazywana do zimnego świeżego powietrza nawiewanego do domu.
| Przenoszenie ciepła | Ogrzewa świeże powietrze zewnętrzne ciepłem odzyskanym z powietrza wywiewanego. |
| Przenoszenie wilgoci | Przekazuje część pary wodnej z powietrza wywiewanego do powietrza nawiewanego. |
| Oddzielenie strumieni powietrza | Strumienie powietrza nawiewanego i wywiewanego pozostają oddzielone. |
Ogrzane świeże powietrze trafia do domu z większą zawartością pary wodnej niż w przypadku zastosowania zwykłego wymiennika ciepła.
Porównanie na podstawie konkretnych danych technicznych
Do tego przykładowego porównania wykorzystaliśmy dwa wymienniki ciepła produkowane przez firmę RECUTECH:
| RECUTECH RSK+16-500-25 | Zwykły wymiennik ciepła bez odzysku wilgoci |
| RECUTECH RFK+16-500-28 | Wymiennik entalpiczny |
Oba wymienniki mają wymiary 366 × 366 × 500 mm. Obliczenia opierają się na kartach technicznych producenta przy identycznych warunkach na wlocie.
Modelowe warunki zimowe
Porównanie opiera się na typowej sytuacji zimowej, z mroźnym powietrzem zewnętrznym i komfortową temperaturą wewnętrzną.
| Parametr | Powietrze zewnętrzne ODA | Powietrze wywiewane ETA |
| Temperatura | −5 °C | 22 °C |
| Wilgotność względna | 78% RH | 50% RH |
| Zawartość wilgoci | 2,0 g/kg | 8,2 g/kg |
| Nominalny strumień objętości powietrza | 200 m³/h | |
Wyniki dla powietrza nawiewanego – SUP
Oba wymienniki skutecznie ogrzewają napływające powietrze zewnętrzne. Kluczowa różnica dotyczy jednak ilości pary wodnej zawartej w powietrzu nawiewanym.
| Parametr SUP | Zwykły RSK+ | Entalpiczny RFK+ |
| Temperatura | 19,4 °C | 18,1 °C |
| Wilgotność względna | 14,6% | 48,3% |
| Zawartość wilgoci | 2,0 g/kg | 6,2 g/kg |
W tych warunkach wymiennik entalpiczny dostarcza do domu powietrze o zawartości wilgoci 6,2 g/kg, podczas gdy zwykły wymiennik zapewnia jedynie 2,0 g/kg.
Różnica wynosi 4,2 g/kg pary wodnej na korzyść wymiennika entalpicznego.
Co dzieje się z powietrzem wyrzucanym – EHA?
Różnica między wymiennikami jest widoczna również w parametrach powietrza opuszczającego urządzenie wentylacyjne i odprowadzanego na zewnątrz.
| Parametr EHA | Zwykły RSK+ | Entalpiczny RFK+ |
| Temperatura | 5,3 °C | 1,5 °C |
| Wilgotność względna | 95,1% | 95,1% |
| Zawartość wilgoci | 5,2 g/kg | 4,0 g/kg |
| Obliczona ilość kondensatu | 0,7 l/h | 0,3 l/h |
Wymiennik entalpiczny przekazuje część pary wodnej z powietrza wywiewanego do nawiewanego. W rezultacie powietrze odprowadzane na zewnątrz jest bardziej suche, a ilość powstającego kondensatu jest w tym obliczeniu modelowym mniejsza.
Ilość kondensatu nie jest tym samym co ilość pary wodnej odzyskanej i przekazanej do powietrza nawiewanego. Są to dwie różne wielkości.

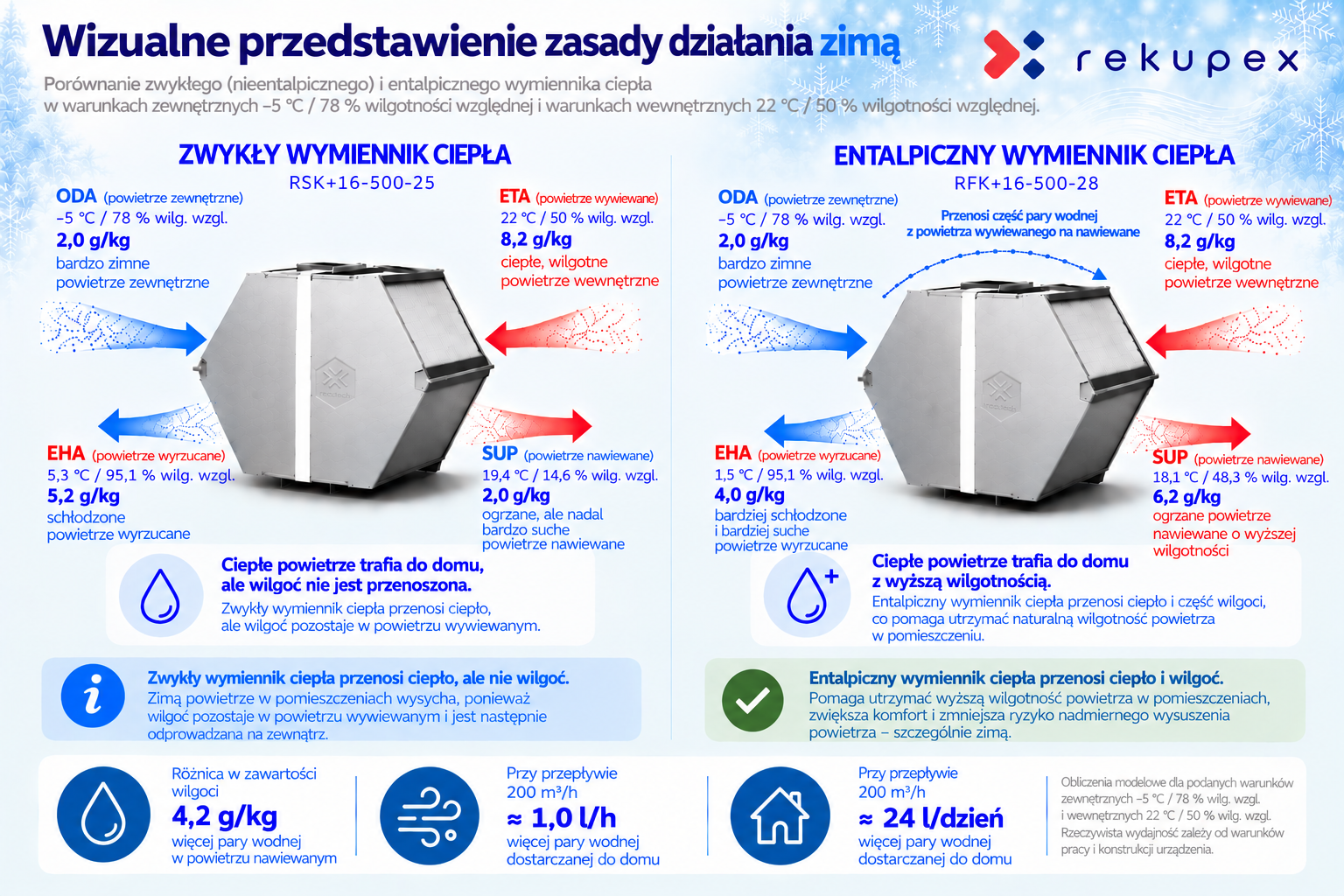

Graficzne przedstawienie zasady działania zimą
Poniższa ilustracja wyraźnie pokazuje różnicę między zwykłym wymiennikiem ciepła a wymiennikiem entalpicznym przy identycznych warunkach na wlocie.
Porównanie przenoszenia ciepła i wilgoci zimą
Podczas gdy zwykły wymiennik przenosi ciepło, wymiennik entalpiczny przenosi zarówno ciepło, jak i część wilgoci.
Ile wilgoci może odzyskać wymiennik entalpiczny i dostarczyć do domu?
Na pierwszy rzut oka różnica 4,2 g/kg może wydawać się niewielka. Urządzenie wentylacyjne dostarcza jednak do domu w sposób ciągły dużą ilość powietrza.
Do tego obliczenia modelowego wykorzystujemy dane z kart technicznych producenta.
Wartości wejściowe:
| Nominalny strumień objętości powietrza | 200 m³/h |
| Strumień masowy powietrza | 240,8 kg/h |
| Zawartość wilgoci w SUP – zwykły wymiennik | 2,0 g/kg |
| Zawartość wilgoci w SUP – wymiennik entalpiczny | 6,2 g/kg |
| Różnica zawartości wilgoci | 4,2 g/kg |
Obliczenie na godzinę:
240,8 × 4,2 = 1 011,36 g/h
Odpowiada to około 1,01 litra wody w postaci pary wodnej na godzinę.
Obliczenie dla 24 godzin:
1,01136 × 24 = 24,27 l/dzień
Wynik porównania modelowego:
≈ 1,0 l/h
Więcej pary wodnej w powietrzu nawiewanym.
≈ 24 l/dzień
Więcej pary wodnej dostarczanej do domu podczas pracy ciągłej.
Jest to porównanie modelowe w określonych warunkach. Wartość przedstawia różnicę w ilości pary wodnej dostarczanej do domu w porównaniu ze zwykłym wymiennikiem ciepła, a nie ilość ciekłej wody ani gwarantowany wzrost wilgotności w pomieszczeniach. Rzeczywiste przenoszenie wilgoci zależy od warunków pracy, strumienia powietrza i ilości wilgoci dostępnej w powietrzu wywiewanym.
Najważniejsze zalety wymiennika entalpicznego zimą
| Mniejsze wysuszanie powietrza | Przekazuje część wilgoci z powietrza wywiewanego z powrotem do domu. |
| Większy komfort mieszkania | Pomaga utrzymać bardziej komfortową wilgotność w sezonie grzewczym. |
| Odzysk ciepła | Wykorzystuje ciepło powietrza wywiewanego do ogrzewania napływającego świeżego powietrza. |
| Przenoszenie pary wodnej | Specjalna membrana umożliwia przenoszenie części wilgoci pomiędzy strumieniami powietrza. |
| Mniejsze powstawanie kondensatu | W przykładzie modelowym powstaje mniej kondensatu niż w zwykłym wymienniku ciepła. |
Czy wymiennik entalpiczny pasuje do Twojego urządzenia wentylacyjnego?
Wymiennik entalpiczny nie jest przeznaczony wyłącznie do nowych urządzeń wentylacyjnych. W wielu istniejących instalacjach zwykły wymiennik ciepła można zastąpić kompatybilnym wymiennikiem entalpicznym.
Nasza oferta obejmuje wymienniki entalpiczne do wielu urządzeń wentylacyjnych różnych producentów.
Wybierz kompatybilny wymiennik entalpiczny do swojego urządzenia:
ZNAJDŹ WYMIENNIK ENTALPICZNY DO SWOJEGO URZĄDZENIA →
Nie możesz znaleźć swojego urządzenia wentylacyjnego?
Chętnie pomożemy Ci dobrać odpowiedni wymiennik. Prześlij nam nazwę producenta i dokładny model urządzenia wentylacyjnego, a jeśli to możliwe, dołącz zdjęcie lub wymiary oryginalnego wymiennika.
Skontaktuj się z nami: info@rekupex.cz
Podsumowanie: odzysk ciepła nie musi oznaczać suchego powietrza
Zwykły wymiennik ciepła może bardzo skutecznie odzyskiwać ciepło, ale nie przenosi wilgoci. Dlatego zimą może dostarczać do domu ogrzane powietrze o bardzo niskiej wilgotności względnej.
Wymiennik entalpiczny przenosi nie tylko ciepło, lecz także część pary wodnej z powietrza wywiewanego z powrotem do powietrza nawiewanego.
W naszym porównaniu modelowym, przy temperaturze zewnętrznej −5 °C, temperaturze wewnętrznej 22 °C i wilgotności względnej 50%, wymiennik entalpiczny dostarcza do domu około 4,2 g/kg więcej pary wodnej niż zwykły wymiennik ciepła.
Przy nominalnym strumieniu powietrza 200 m³/h odpowiada to około 24 litrom dodatkowej wody dziennie w postaci pary wodnej w powietrzu nawiewanym.
Wymiennik entalpiczny stanowi zatem skuteczny sposób na ograniczenie nadmiernego wysuszania powietrza w pomieszczeniach zimą, przy jednoczesnym zachowaniu komfortowej wentylacji z odzyskiem ciepła.
