Entalpický výměník tepla RFC+27-300-25 RECUTECH (entalpický rekuperátor pro rekuperace vzduchu)

New product

Vysoce účinný entalpický výměník .... Rozměr: 496 x 300 x 271 mm ....Hmotnost: 5,12 kg ....Materiál: hliník+METALPIC .... Teplotní účinnost až 90 % ....100% testování těsnosti

More details

DO 2 TÝDNŮ OD OBJEDNÁNÍ

9 561,98 Kč

visa

Data sheet

Délka záruky36 měsíců
Certifikace EUROVENT:ANO
Materiál lamel:METALPIC
Materiál opláštění:hliník
Nejvyšší účinnost při výkonu [m3/hod]:0 - 750
Rozměry d x š x v [mm]:496 x 271 x 300
Rozteč lamel [mm]:2,2
Hmotnost [kg]5,12
Provozní teplota [°C]-40 až +80
Země původuČR

More info

Řada RFK+ / RFC+ je plně entalpická alternativa protiproudých hliníkových výměníků REK+, která díky inovativní technologii nabízí kromě až 90% teplotní účinnosti také velmi vysokou vlhkostní účinnost. Díky stejným rozměrům je navíc snadné zaměnit hliníkový a plastový výměník bez dalších úprav v rekuperační jednotce.

enhalpy exchanger RECUTECH

  • Teplotní účinnost až 90 %
  • Latentní účinnost až 75 %
  • Vysoká odolnost proti nevyrovnanému tlaku
  • Vysoká selektivní permeabilita
  • Unikátní materiál METALPIC
  • Nejvyšší teplotní účinnost ze všech entalpických produktů na trhu
  • Vysoká vlhkostní účinnost
  • Maximální tlakový rozdíl přívod/odvod 800 Pa překonává ostatní entalpické produkty s membránou na bázi polymeru
  • Omezení kondenzace a výrazné snížení bodu zámrazu
  • Prostup výhradně vodní páry přes vysoce selektivní propustnou membránu
  • Zaručená těsnost díky 100% testování výroby
  • Použití se standardními jednotkami díky standardizovaným rozměrům
  • Certifikace Eurovent, hygienická certifikace dle VDI 6022 a Klasifikace reakce na oheň dle EN 13501-1



EUROVENT ilh logo.jpg EAC

Graf závislosti tlakové ztráty - PD [Pa] na objemovém průtoku AV [m3/h] - výměník RECUTECH RFC+27-300-25

Parametry pro období zimy dle organizace EUROVENT

poměr vnitřního/vnějšího vzduchu 1:1, teplota venkovního vzduchu -3°C a relativní vlhkost 90%, teplota vnitřního vzduchu 25°C a relativní vlhkost 60%, výsledky z kalkulačního softwaru certifikovaného evropskou společností Eurovent

PDAV27-300

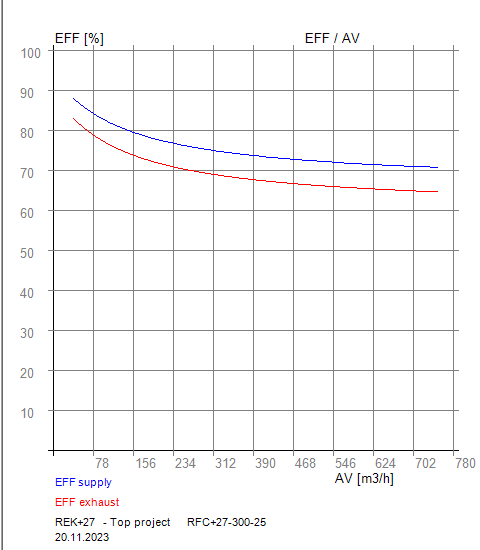

Graf závislosti účinnosti EFF [%] na objemovém průtoku AV [m3/h] - výměník RECUTECH RFC+27-300-25

Parametry pro období průměrné zimy v ČR

poměr vnitřního/vnějšího vzduchu 1:1, teplota venkovního vzduchu -3°C a relativní vlhkost 90%, teplota vnitřního vzduchu 25°C a relativní vlhkost 60%, výsledky z kalkulačního softwaru certifikovaného evropskou společností Eurovent

EFFAV27-300

Graf závislosti účinnosti EFF [%] na relativní vlhkosti RH [%] - výměník RECUTECH RFC+27-300-25

Parametry pro období průměrné zimy v ČR

poměr vnitřního/vnějšího vzduchu 1:1, teplota venkovního vzduchu -3°C a relativní vlhkost 90%, teplota vnitřního vzduchu 25°C a relativní vlhkost 60%, výsledky z kalkulačního softwaru certifikovaného evropskou společností Eurovent

EFFRH27-300

V čem spočívá unikátnost entalpického výměníku RECUTECH?


Vysoká teplotní účinnost – Díky materiálům, které umožňují tváření a tedy zvětšení teplosměnné plochy, je účinnost přenosu tepla až 90 %. Nepoužíváme distanční rámečky, jelikož nejsou potřeba.

Účinnost přenosu vlhkosti až 75 %.

Těsnost – Jak jste u RECUTECH výměníků zvyklí, jsou těsné. V tomto neslevíme ani u entalpických. Všechny testujeme a k vám se dostanou pouze těsné kusy.

Optimální poměr

Vysoká odolnost při nerovnotlaku – Díky tuhosti použitých materiálů naše výměníky odolají i nerovnotlaku 800 Pa. Umožňují i použití v konfiguraci, kdy jeden ventilátor v jednotce saje a druhý tlačí.

Vysoká selektivita – Naše membrána je vysoce selektivní. Propouští opravdu jen vodní páru, žádné jiné plyny. Selektivita je ověřena pomocí testů.

Snadná záměna ve stávajících zařízeních – Díky stejným rozměrům a podobným parametrům teplotní účinnosti můžete výměník v jednotce snadno vyměnit za entalpický.

Jak se podařilo těchto parametrů dosáhnout?


Je to zejména použitím unikátního materiálu nazývaného Metalpic, používaného v entalpických výměnících Recutech. Tento materiál byl vyvinut pouze pro tento účel a byl vytvořen Recutechem. Jedná se o sendvičový materiál, kde každá složka má svou jasně danou funkci.

Skládá se ze speciálně upraveného hliníkového tahokovu s největší možnou otevřenou plochou. Jeho hlavní funkcí je vytvořit nosnou strukturu pro druhou složku a tou je velmi tenká polymerní membrána. Proč hliník?  Protože tento materiál velmi dobře vede teplo a je snadno recyklovatelný.

logo

Druhou částí sendviče je polymerní membrána. Její hlavní funkcí je přenos vlhkosti a musí zajistit těsnost výsledného materiálu. Jedná se o iontovýměnnou membránu, která je selektivně permeabilní.

Díky podpoře tahokovu může být membrána velmi tenká a čím tenčí membrána, tím lepší přenos vlhkosti. Oba díly tohoto sendviče jsou spojeny k sobě pomocí laminace.

entalpická lamela

Následně se tento materiál už zpracovává jako klasická hliníková fólie pro výměníky řady REK a REC. Při tomto procesu musí oba díly tohoto sendviče zvládnout při tažení poměrné prodloužení jako hliník.

Díky těmto vlastnostem je ale možno vytvořit lamelu, která se při tváření vyztuží a zvětší se její teplosměnná a vlhkosměnná plocha. Díky protažení se membrána dále zeslabí a jak jsme psali výše, čím tenší, tím lepší přestup vlhkosti.

rekuperační deskový výměník vzduchu, výměník pro rekuperaci, deskový výměník pro rekuperaci
