RECUBOX® X-POOL HRV 6000 – Chemicky odolná rekuperační jednotka do bazénů a agresivního prostředí
Celoplastová varianta RECUBOXU®
Chemicky odolný RECUBOX® vhodný do bazénů a chemického průmyslu
Absolutní odolnost vůči chlóru
Výkon od 0 - 6000 m3/h.
RECUBOX® X-POOL
RECUBOX® X-POOL je špičková chemicky odolná rekuperační jednotka navržená pro rekuperaci vzduchu v bazénech, wellness centrech, saunách, laboratořích a průmyslových prostorech s vysokou vlhkostí nebo s výskytem mírně agresivních chemických látek.
Konstrukční a materiálové provedení
Celý plášť, výměník, příruby, rám filtrů, držáky i všechny vnější komponenty jsou vyrobeny z vysoce kvalitního polypropylenu (PP) – bez kovových částí, s maximální chemickou odolností.
Materiál je extrémně odolný vůči:
- chloru a ozónu v bazénové recirkulaci,
- kyselinám a zásadám,
- rozpouštědlům, alkoholu a těkavým organickým látkám (VOC),
- solné mlze a korozivní vlhkosti.
Konstrukce využívá technologii 100 % svařovaných spojů – žádné lepené těsnění, žádné netěsnosti. Všechny těsnicí prvky jsou řešeny mechanicky a jsou snadno vyměnitelné.
Hladké hygienické stěny umožňují snadné mytí a údržbu. Jednotka je navržena tak, aby nabízela velmi nízké nároky na servis a zároveň vysoký hygienický standard.
Díky své robustní konstrukci, špičkové kvalitě a maximální hygienické nezávadnosti jsou naše RECUBOXY® součástí řady projektů ČVUT, včetně unikátního systému S.A.W.E.R., který UCEEB vyvíjí pro získávání pitné vody ze vzduchu.
Protiproudý rekuperační výměník – RECUTECH EPOXY provedení
RECUBOX® je osazen výměníkem v epoxidovém provedení, které je vhodné pro provoz v agresivnějším a korozivním prostředí.
- Odolnost proti korozi podle ASTM B117, ověřeno solným roztokem (NaCl 5 % / 35 °C) až do 1 000 hodin
- Vysoká odolnost vůči rozpouštědlům – například trichlorethylen (85 °C / 5 min) a tetrachlorethylen (120 °C / 30 min)
- Technické parametry odpovídající hliníkovým protiproudým výměníkům bez epoxy úpravy
Instalace a údržba
- Ventilátory nejsou součástí jednotky – instalují se přímo do vzduchotechnického potrubí, čímž šetří prostor v technické místnosti.
- V případě potřeby lze ventilátory rychle vyměnit bez zásahu do samotného RECUBOXu®.
Lepší vlastnosti než celonerezová rekuperace
Díky odolnosti polypropylenu je RECUBOX® X-POOL ve vybraných aplikacích velmi zajímavou alternativou k celonerezovým řešením. I nerezová ocel může v agresivních chemických podmínkách časem korodovat a ztrácet těsnost, zatímco kvalitní PP konstrukce si dlouhodobě zachovává svou stabilitu.
Perfektní volba pro
- Bazény, aquaparky, wellness centra a sauny – čistá rekuperace vzduchu v prostředí s chlórem a vysokou vlhkostí
- Laboratoře a digestoře – rekuperace tepla v mírně agresivním chemickém prostředí
- Chemické provozy a sklady, včetně čerpacích stanic
- Lakovny, galvanovny a čističky s výskytem korozivních výparů
- Zemědělské objekty – například prostředí s amoniakem nebo silážními plyny
- Výrobní a technologické kontejnery v korozním i vlhkém prostředí
Hlavní výhody jednotek RECUBOX®
 |
Snadné vyjmutí výměníku Výměník lze z jednotky RECUBOX® vyjmout velmi snadno a rychle, doslova jedním pohybem. Je uložen na posuvné lyžině (vozíku), která umožňuje jeho jednoduché vysunutí z jednotky. |
 |
Maximální hygiena Jak jednotku, tak výměník lze snadno vyjmout a důkladně vyčistit. Výměník je certifikován hygienickým certifikátem ILH Berlin a materiál RECUBOX® je vhodný i pro náročné hygienické aplikace. |
 |
Mechanické utěsnění bez lepidel Výměník je utěsněn těsněním v drážce bez použití lepidel nebo lepicích pásek, které časem degradují. Těsnění lze v případě potřeby snadno vyměnit. |
 |
Bez šroubů, nýtů a lepidel RECUBOX® je vyroben z jednoho materiálu pomocí technologie svařování horkým plynem. Výsledkem jsou absolutně těsné spoje bez degradace způsobené stárnutím. |
 |
Široký rozsah velikostí Díky široké nabídce velikostí dokážeme navrhnout vhodný RECUBOX® i do prostor s omezenými možnostmi instalace. |
 |
Kompatibilita s výměníky RECUTECH Jednotky RECUBOX® X-POOL jsou navrženy pro kompletní řadu výměníků RECUTECH v provedení EPOXY certifikovaných společností EUROVENT. |
 |
Široký výkonový rozsah Jednotky RECUBOX® pokrývají široké spektrum použití, od menších instalací až po velké technologické provozy. |
 |
Maximální variabilita Umístění vstupních a výstupních hrdel lze nakonfigurovat ve velmi široké škále variant podle konkrétní aplikace. |
 |
Zrcadlové provedení Všechny varianty jsou dostupné také v zrcadlovém provedení. Odvod kondenzátu je řešen závitovým připojením 1/2" a je osazen ve dvou pozicích. |
 |
Snadná instalace Instalace je jednoduchá díky připraveným montážním otvorům pro závitové tyče. U větších RECUBOXů® je nutné použít dostatečné pevnou podestu, přičemž otvory závitové tyče slouží především k fixaci jednotky. |
 |
Velkoplošné filtry Možnost použití libovolné filtrační textilie, která je snadno vyměnitelná. V základním provedení je jednotka vybavena filtrem třídy M5. |
 |
100% BY-PASS Uvnitř RECUBOXu® je 100% BY-PASS mechanismus, který současně uzavírá průchod vzduchu přes výměník a otevírá obtokový kanál. |
 |
Dvojplášťové provedení Plášť jednotky je tvořen dvěma vrstvami certifikovaného polypropylenu, mezi kterými je 30 mm silná izolace a reflexní hliníková vrstva eliminující vznik tepelných mostů. |
Další praktické výhody
Snadná instalace díky připraveným montážním otvorům pro závitové tyče.
Velkoplošné filtry umožňují použití libovolného filtračního média. V základním provedení je jednotka vybavena filtračním médiem třídy M5.
By-pass je k dispozici jako zkratový díl nebo v integrovaném provedení s možností ovládání servopohonem.

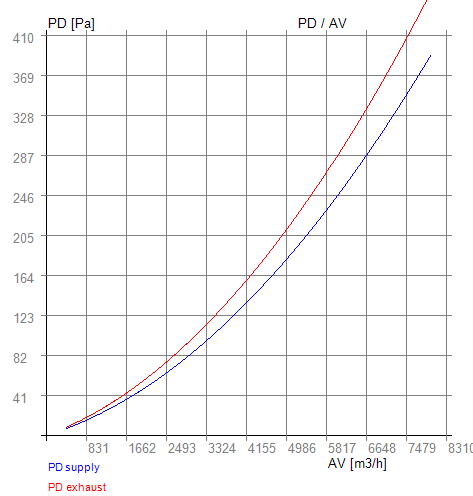

Graf tlakové ztráty
Graf závislosti tlakové ztráty PD [Pa] na objemovém průtoku AV [m³/h] – výměník REK+95-1000-31 EPOXY
Poměr vnitřního a vnějšího vzduchu 1:1, teplota venkovního vzduchu -3 °C a relativní vlhkost 90 %, teplota vnitřního vzduchu 25 °C a relativní vlhkost 60 %. Výsledky pocházejí z kalkulačního softwaru certifikovaného evropskou společností Eurovent.

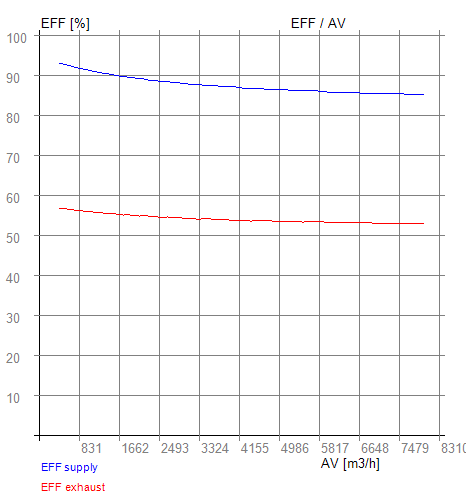

Graf účinnosti
Graf závislosti účinnosti EFF [%] na objemovém průtoku AV [m³/h] – výměník REC+95-1000-31 EPOXY
Poměr vnitřního a vnějšího vzduchu 1:1, teplota venkovního vzduchu -3 °C a relativní vlhkost 90 %, teplota vnitřního vzduchu 25 °C a relativní vlhkost 60 %. Výsledky pocházejí z kalkulačního softwaru certifikovaného evropskou společností Eurovent.
Varianty umístění připojovacích hrdel
Výběr se provádí během objednávkového procesu.
Pohled na RECUBOX® zepředu při otevřených dvířkách.
Uvedené rozměry jsou bez izolace. Pokud by se rozměry výrazně změnily, například z důvodu větších připojovacích hrdel nebo jiné technické úpravy, budeme vás po objednání informovat.
 |
A01 Výměník na široké vaničce, 4 hrdla do stran Rozměr: 1400 (A) × 1174 (B) × 1208 (C) mm – šířka × výška × hloubka Nákres zobrazuje klasické i zrcadlové zapojení. |
 |
A02 Výměník na široké vaničce, 2 hrdla vzhůru, 2 hrdla do stran Rozměr: 1400 (A) × 1174 (B) × 1208 (C) mm – šířka × výška × hloubka Nákres zobrazuje klasické i zrcadlové zapojení. |
Servisní přístup a rozměry 100% by-passu
 |
Servisní přístup – rozměr E Před dvířky RECUBOX® je nutné ponechat minimální prostor odpovídající délce výměníku, aby bylo možné výměník pohodlně vyjmout. E = C - 60 [mm] Integrovaný by-pass – rozměr F Integrovaný by-pass je umístěn za výměníkem a zvětšuje hloubku jednotky přibližně o jednu třetinu. F = 1/3 × C [mm] Ovládání by-pass klapky lze zajistit jednoduchou instalací libovolného servopohonu na čtyřhran 12 × 12 mm. By-pass otevírá obtokovou trasu čerstvého vzduchu za výměníkem a současně uzavírá cestu přes výměník. Mechanismus je proveden jako lamelový systém z pozinkovaného plechu. Protože je umístěn na straně čerstvého vzduchu, není běžně vystaven agresivním chemickým nečistotám z odváděného vzduchu. |
Parametry
- Certifikace EUROVENT:
- ANO
- Materiál
- SIMONA AlphaPLUS - POLYPROPYLEN
- Provozní teplota [°C]
- -20 .. +80
- Země původu
- CZ
