Entalpický RECUBOX® 250 VENT-READY – připraven pro EC ventilátory CONSTANT FLOW

Entalpický RECUBOX® 250 VENT-READY – základ pro high-tech rekuperaci

Výroba RECUBOXŮ® probíhá kompletně v České republice, a to jako zakázková výroba na základě přesných specifikací zadaných našimi zákazníky.
Vysokou kvalitu zaručuje používání nejkvalitnějších materiálů od německého výrobce SIMONA AG v kombinaci se zpracováním na švýcarských přístrojích Leister AG.

Technologie a výkon

Entalpický RECUBOX® 250 VENT-READY je zcela unikátní, nezničitelný a hygienicky čistý základ rekuperační jednotky, vyrobený z polypropylenu se 100 % hladkými stěnami uvnitř i vně.
Skříň je konstrukčně připravena pro montáž ventilátorů AFL EC CONSTANT FLOW, které díky inteligentní regulaci udržují stálý průtok a rovnotlakost celého systému.

Díky jejich mimořádné účinnosti dokáže systém dodávat až 250 m³/h i při externím tlaku 400 Pa (po odečtení ztrát výměníku a skříně).

Uvnitř je umístěn entalpický výměník, který předává nejen teplo, ale také vlhkost.

Výměník je záměrně předimenzován pro minimalizaci tlakových ztrát, což zaručuje tichý a úsporný provoz.

Na výběr ze dvou typů entalpických výměníků:

• AXT-LB 366-196-366-H310-2.5 - entalpický výměník výrobce AIRWOODS (vynikající poměr cena / výkon)
  📄 Datový list ke stažení📄 Katalog výrobce

• RECUTECH RFK+16-300-28 – nejmodernější entalpický výměník s revolučním materiálem METALPIC
  📄 Datový list ke stažení

Jednoduchá instalace

Ventilátory lze osadit během 15 minut – pouze zasunutím do přípravného otvoru a utažením čtyř šroubů.
Všechny vývody a kondenzátní odtoky jsou řešeny zrcadlově, takže směr montáže si volíte až při instalaci.

RECUBOX® lze samozřejmě provozovat také s externími ventilátory dle vlastní volby.

Regulace a řízení

Regulace je, stejně jako u všech EC ventilátorů, zcela jednoduchá – probíhá pomocí signálu DC 0–10 V.
Tento způsob řízení umožňuje pohodlné ovládání buď:

• manuálním regulátorem,

• chytrou regulací RekupeX REX EC, nebo

• přímým napojením na systém chytré domácnosti (např. Loxone) – a to bez potřeby jakéhokoliv mezičlánku.

Dodávka

RECUBOX® 250 VENT-READY je dodáván jako samostatná skříň bez ventilátorů a řízení.
Fotografie mohou zobrazovat ilustrační sestavu.

Díky své robustní konstrukci, špičkové kvalitě a maximální hygienické nezávadnosti jsou naše RECUBOXY součástí řady projektů ČVUT, včetně unikátního systému S.A.W.E.R., který UCEEB vyvíjí pro získávání pitné vody ze vzduchu.

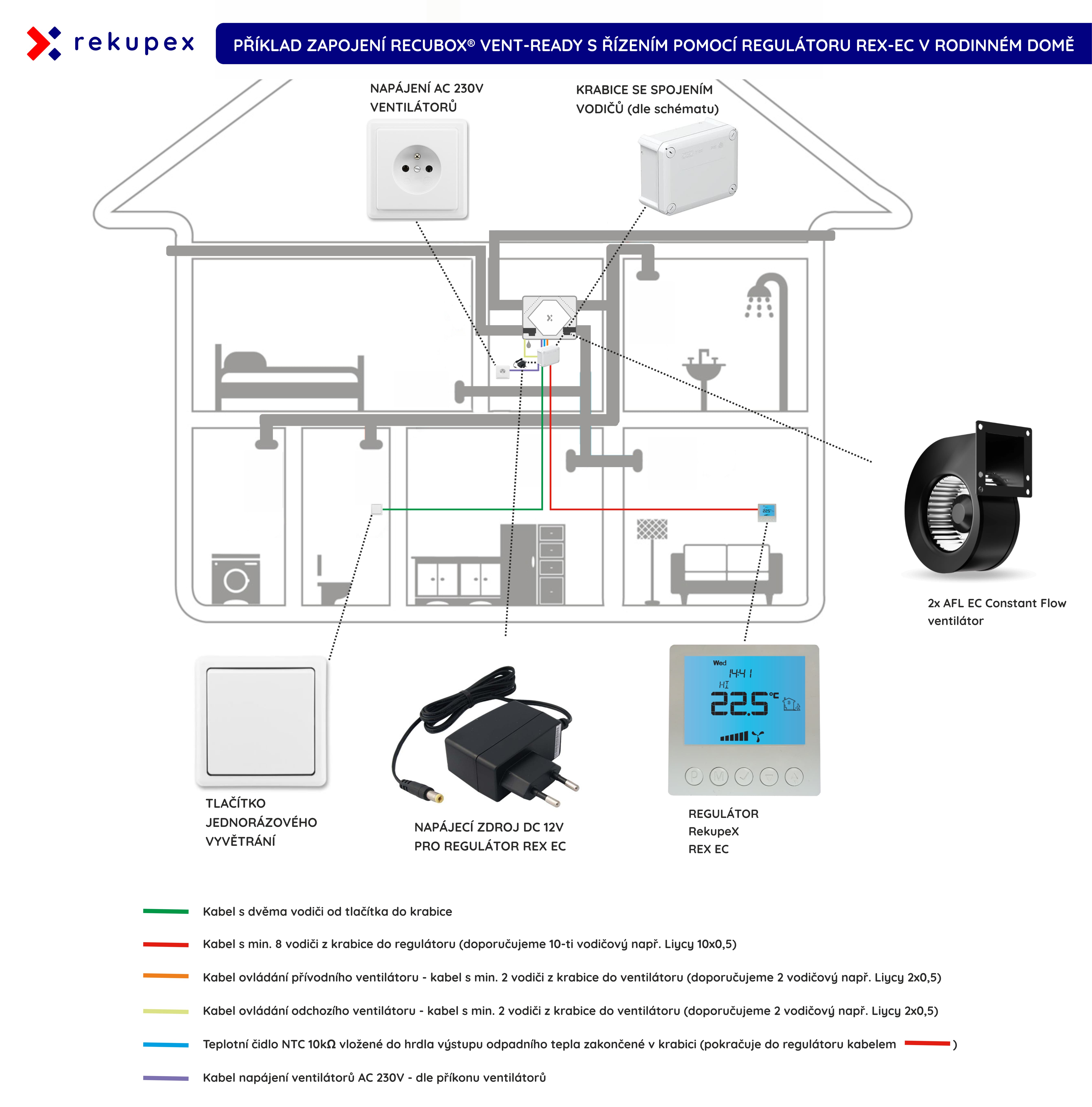

PŘÍKLAD ZAPOJENÍ RECUBOX® VENT-READY S ŘÍZENÍM POMOCÍ REGULÁTORU REX-EC V RODINNÉM DOMĚ:

VIDEO PŘEDSTAVENÍ RECUBOXU REKUPEX:

VARIANTY UMÍSTĚNÍ PŘIPOJOVACÍCH HRDEL - VOLBA V PROCESU OBJEDNÁVKY POHLED NA RECUBOX  Z ČELA A TO OTEVŘENÝMI DVÍŘKY Rozměry jsou kompletní včetně izolace 30 mm a druhého pláště- pokud by se rozměry měly výrazně změnit z důvodu větších připojovacích hrdel nebo jiné skutečnosti, budeme Vás po objednání informovat
	A01 VÝMĚNÍK NA ŠIROKÉ VANIČCE, 4 HRDLA DO STRAN Rozměr:  754 (A) x 623 (B) x 404 (C) mm - šířka x výška x hloubka Nákres zobrazuje klasické a zrcadlové zapojení (k dispozici u všech RECUBOXů® bez jakékoliv přestavby)
	A02 VÝMĚNÍK NA ŠIROKÉ VANIČCE, 2 HRDLA VZHŮRU, 2 HRDLA DO STRAN Rozměr: 754 (A) x 623 (B) x 404 (C) mm - šířka x výška x hloubka Nákres zobrazuje klasické a zrcadlové zapojení (k dispozici u všech RECUBOXů® bez jakékoliv přestavby)

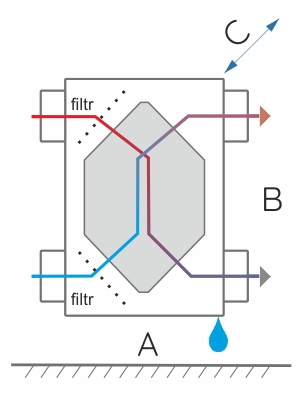

	B01L VÝMĚNÍK NA ŠIROKÉ VANIČCE, 4 HRDLA DO STRAN Rozměr: 623 (A) x 754 (B) x 404 (C) mm - šířka x výška x hloubka Nákres zobrazuje levé provedení verze B01L - vstup odpadního vzduchu v levé horní části a vstup čerstvého vzduchu v levé dolní části

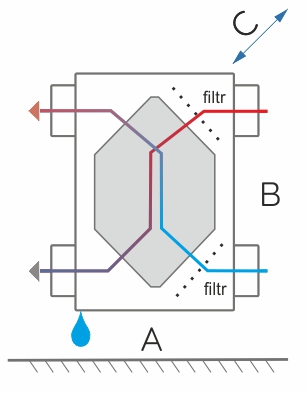

	B01P VÝMĚNÍK NA ŠIROKÉ VANIČCE, 4 HRDLA DO STRAN Rozměr: 623 (A) x 754 (B) x 404 (C) mm - šířka x výška x hloubka Nákres zobrazuje levé provedení verze B01P - vstup odpadního vzduchu v pravé horní části a vstup čerstvého vzduchu v pravé dolní části

SERVISNÍ PŘÍSTUP A ROZMĚRY BY-PASSU

SERVISNÍ PŘÍSTUP - rozměr E Před dvířky recuboxu je třeba zajistit minimální prostor odpovídající délce výměníku, aby bylo  možné výměník bez problémů z recuboxu vyjmout. E = C - 60 [mm] INTEGROVANÝ BY-PASS - rozměr F Integrovaný by-pass je umístěn na „za výměníkem” a zvětší recubox o 1/3 hloubky F = 1/3 x C [mm] BY-PASS otevírá obtok čerstvého vzduchu kolem výměníku a to s téměř nulovou tlakovou ztrátou. Otevřením BY-PASSU nedochází k uzavření průchodu přes výměník, avšak díky otevřenému BY-PASSU je množství čerstvého vzduchu, procházejícího výměníkem, minimalizováno.

CENY JSOU KONEČNÉ VČETNĚ INTEGROVANÉHO VÝMĚNÍKU, VEŠKERÝCH NÁKLADŮ, DANÍ A POPLATKŮ.
